Metalldachblech

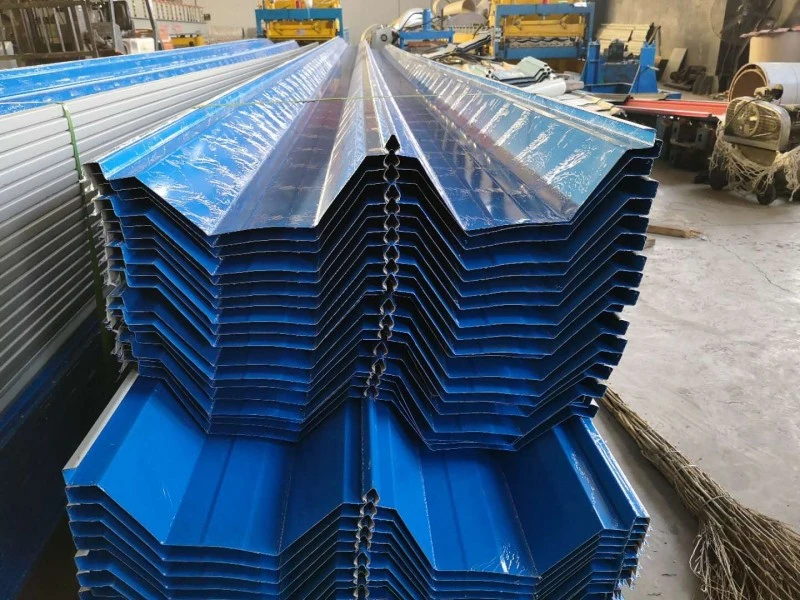

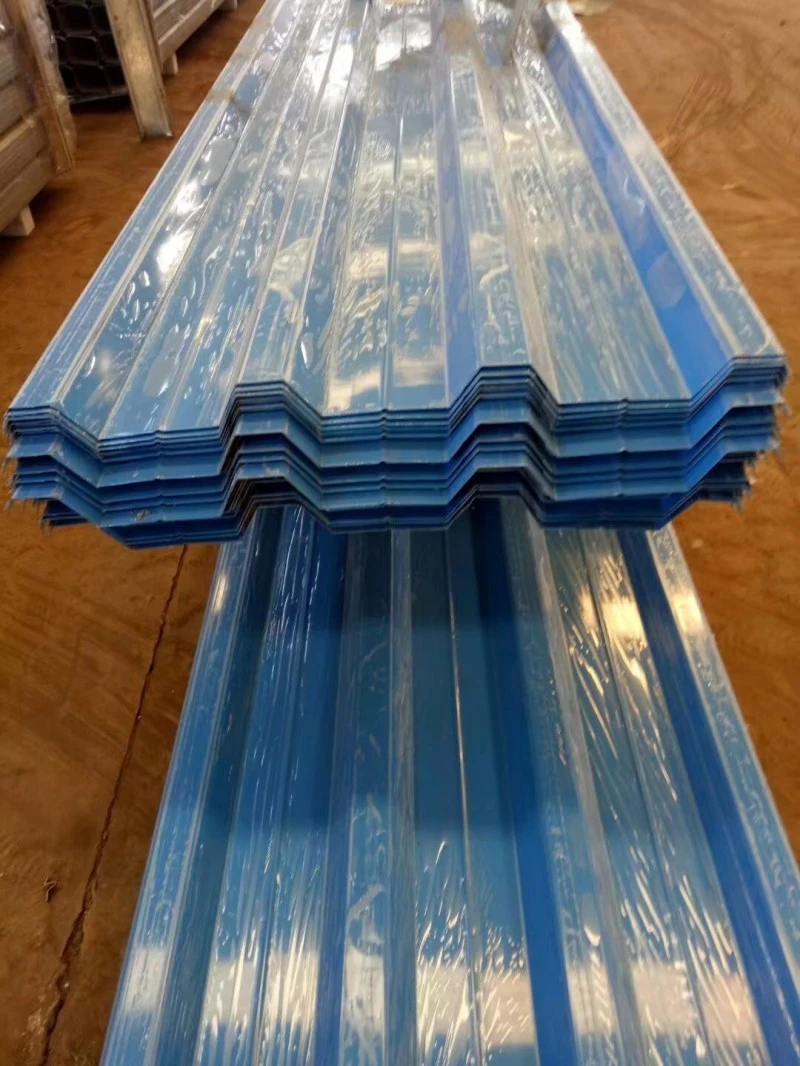

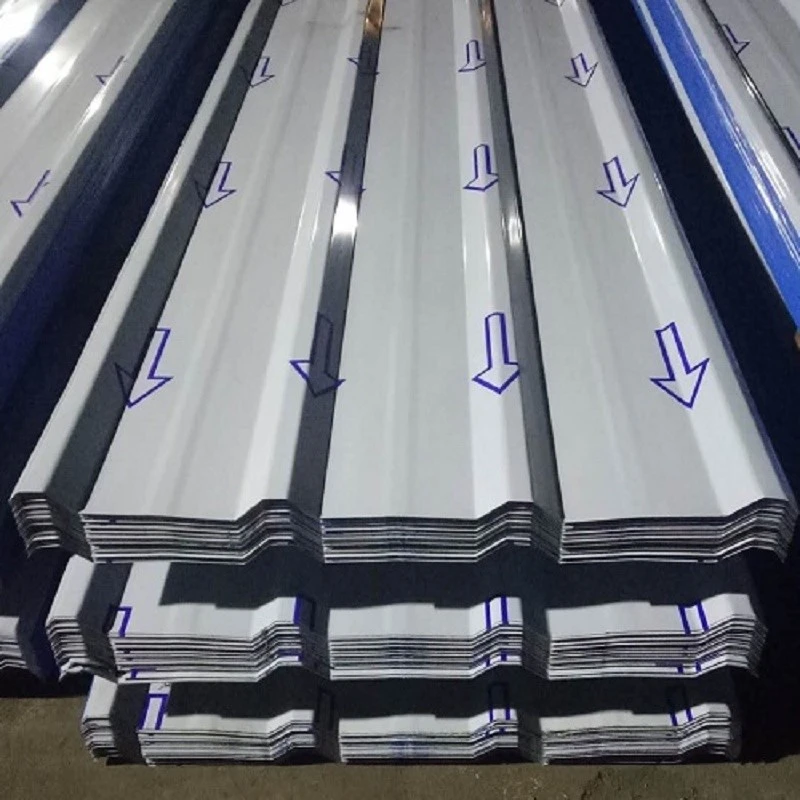

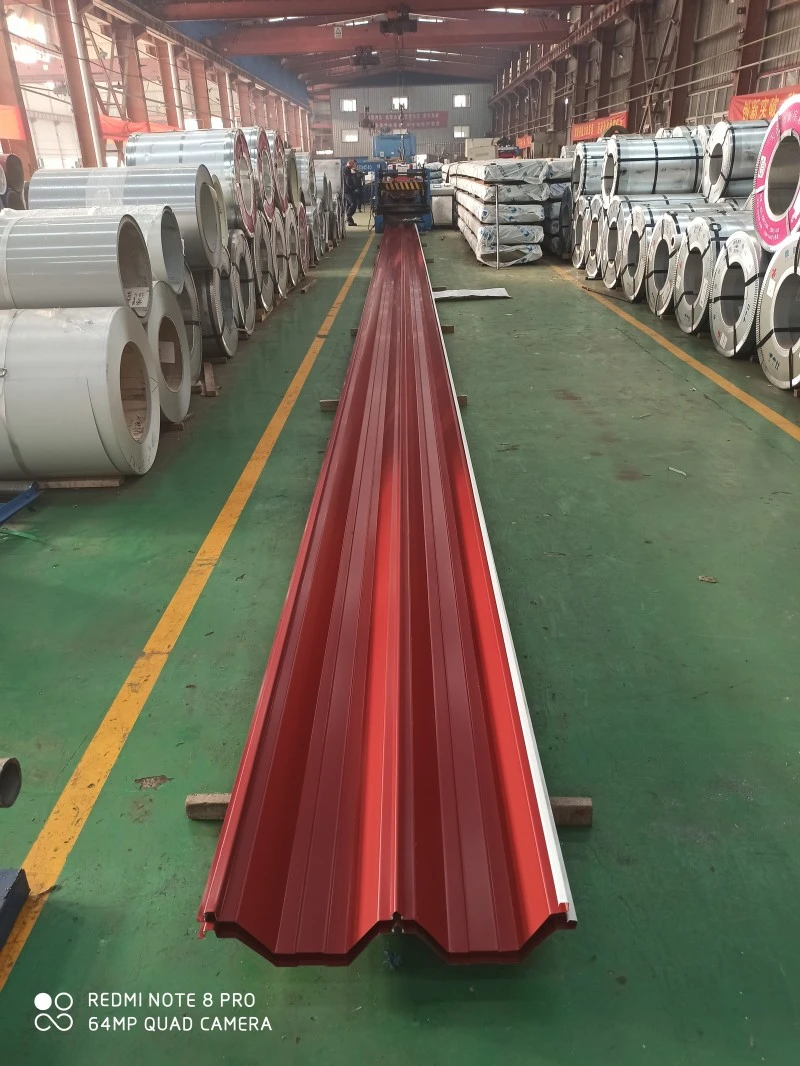

Metalldachbleche werden aus Stahl- oder Legierungsrollen zu Wellprofilen geformt, die für Dach- und Wandverkleidungen verwendet werden. Zu den Spulenmaterialien gehören feuerverzinkter Stahl, Al-Zn-beschichteter Stahl, vorlackierter Stahl, Aluminium-Magnesium-Mangan-Legierung und Edelstahl. Das gewellte Profil erhöht die Biegesteifigkeit entlang der Rippenrichtung, sodass dünne Bleche von 0,5 mm bis 1,5 mm Dachlasten tragen können. SENBO liefert diese Platten mit Materialzertifikaten und Profilprüfprotokollen, und der Produktionsprozess umfasst regelmäßige Kontrollen der Rippengeometrie, der Blechdicke und des Beschichtungszustands.

Grundmaterialoptionen

• Feuerverzinkter Stahl:Sorten wie DX51D+Z mit beidseitiger Zinkbeschichtung von 40 g/m² bis 275 g/m².
• Al-Zn-beschichteter Stahl:AZ150-Beschichtung für verbesserte Korrosionsbeständigkeit in mittelschweren bis rauen Umgebungen.
• Vorlackierter Stahl:Erhältlich mit Polyester- oder PVDF-Beschichtung für Farb- und Wetterbeständigkeit.
• Aluminium-Magnesium-Mangan-Legierung:AA3004-Sorte mit einer Lebensdauer von mehr als 50 Jahren und geringerem Gewicht als Stahl.
• Edelstahl:Ferritische Güten wie 445J2 werden dort eingesetzt, wo hohe Windbeständigkeit und Korrosionsbeständigkeit erforderlich sind.

Systemkonstruktion

Ein komplettes Metalldachsystem besteht normalerweise aus mehreren Schichten. Ein Flughafenterminaldach mit einem Außenblech aus Edelstahl kann von unten nach oben Folgendes umfassen: verzinkte Primärpfetten, ein perforiertes Al-Zn-beschichtetes Grundblech, eine Dampfsperrschicht, schallabsorbierende Steinwolle, verzinkte Sekundärpfetten, wärmeisolierende Steinwolle, ein verzinktes Stahlblech, eine TPO-Abdichtungsmembran, Befestigungsklammern aus Edelstahl, Akustikschaum, die Dachplatte aus Edelstahl und eine Edelstahlkappe. Diese Baugruppe kombiniert strukturelle Unterstützung, Wärmekontrolle, Luft- und Dampfmanagement, akustische Leistung und Wetterschutz.

Verbindungsmethoden

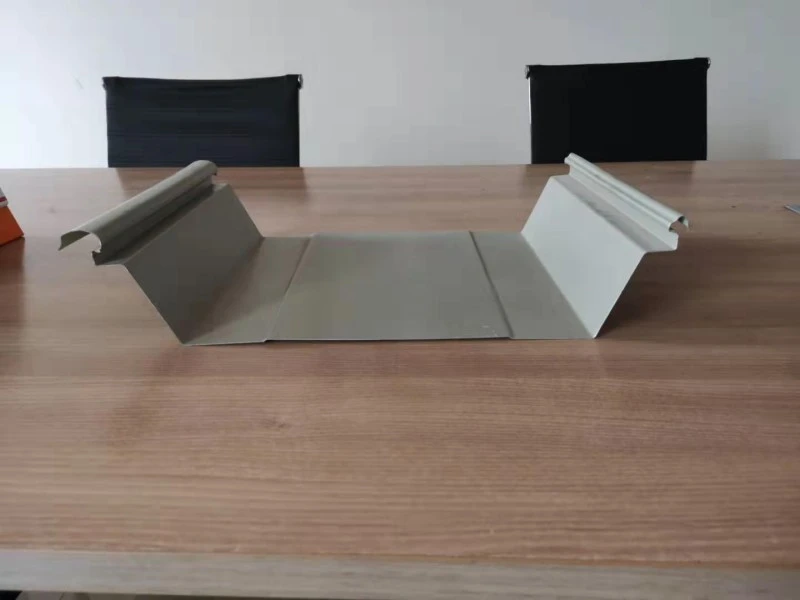

• Stehfalzverriegelung:Plattenkanten werden mechanisch gesäumt, oft mit vorab aufgetragenem Dichtmittel in der Naht.
• Kontinuierliches Schweißen:Edelstahlbleche werden über die gesamte Nahtlänge durch Schweißen verbunden.
• Überlappende Befestigung:Überlappende Paneele werden mit freiliegenden Befestigungselementen befestigt und werden hauptsächlich für sekundäre Anwendungen oder Anwendungen mit geringem Gefälle verwendet.

Technische Spezifikationen

Leistungsüberprüfung aus abgeschlossenen Projekten

1. Windauftriebskapazität

Das durchgehend geschweißte Edelstahldach am Terminal 3 des Guangzhou Baiyun International Airport wurde Windkanal- und statischen Auftriebstests unterzogen. Die aufgezeichnete Kapazität betrug 18,2 kPa, was einem Taifun der Kategorie 17 entspricht. Zum Vergleich: Herkömmliche Aluminium-Magnesium-Mangan-Stehfalzdächer halten in der Regel den Bedingungen der Kategorie 12 stand. Das Stadion des Greater Bay Area Cultural and Sports Centre verwendet ein eingebettetes, durchgehend geschweißtes Dachsystem aus Edelstahl und erreichte in Labortests 21 kPa. Durch den kontinuierlichen Schweißansatz wird die ineinandergreifende Naht als Schwachstelle eliminiert und die Abhebefestigkeit insgesamt verbessert.

2. Wasser- und Luftdichtheit

Stehfalzsysteme erreichen Wetterdichtheit durch mechanisch verriegelte Nähte mit vorab in die Fuge aufgetragenem Dichtmittel. Bei geschweißten Edelstahlsystemen wird über die gesamte Länge geschweißt, um eine durchgehende Oberfläche ohne Nahtöffnungen zu schaffen. Im Greater Bay Area Cultural and Sports Center umfasste das Entwässerungsdesign optimierte Dachrinnen und wasserhaltende Wände. Unterhalb der Metalloberfläche wurde eine doppellagige flexible Membran verwendet, um das Eindringen von Befestigungselementen durch die Abdichtungsschicht zu verhindern.

3. Thermisches Bewegungsmanagement

Wärmeausdehnung und -kontraktion müssen bei langen Dachläufen berücksichtigt werden. Im Guangzhou Baiyun Airport Terminal 3 sorgen Schweißverbindungen zusammen mit Quersicken im Paneelprofil für die Aufnahme thermischer Spannungen. Dieser Ansatz trägt dazu bei, die strukturelle Integrität des Daches im Laufe der Zeit aufrechtzuerhalten und das Risiko von Ermüdungsrissen an festen Punkten zu verringern.

4. Baueffizienz

Das Greater Bay Area Cultural and Sports Center nutzte eine modulare Strategie für die Dachkonstruktion unterhalb der Abdichtungsbahn. Das 78.000 m² große Dach wurde in 878 Module unterteilt, die am Boden zusammengebaut, verschweißt und anschließend in Position gebracht wurden. Diese Methode steigerte die Installationseffizienz um 30 % und hielt den Materialabfall bei etwa 2 %, was besonders bei komplexen gekrümmten Dachgeometrien von Vorteil ist.

Design- und Installationshinweise

• Überprüfen Sie vor der Platzierung der Paneele die Ausrichtung, den Abstand und die Tragfähigkeit des tragenden Pfettensystems.
• Verwenden Sie Hebebänder mit Kantenschutz, um eine Verformung der Platte beim Heben zu vermeiden.
• Überprüfen Sie bei Stehfalzsystemen den Nahteingriff und die Clipausrichtung vor dem endgültigen mechanischen Falzen.
• Halten Sie bei geschweißten Systemen den Arbeitsbereich sauber und trocken und befolgen Sie qualifizierte Schweißverfahren für Edelstahl.
• Fertige Dachflächen vor Bauverkehr und herabfallenden Trümmern schützen; Planen Sie Inspektionen nach größeren Wetterereignissen.
• Koordinieren Sie Dachdurchdringungen und Randdetails vor der Paneelinstallation, um bauseitige Änderungen nach der Dachabdichtung zu vermeiden.

Qualitätskontrolle und Dokumentation

Lieferanten sollten Werkstestzertifikate für das Grundmetall, Berichte über die Beschichtungsdicke und Maßprüfungen des Plattenprofils vorlegen. Für Projekte mit spezifischen Windlastanforderungen sollten Windsog-Testberichte für die genaue Systemkonfiguration verfügbar sein. Bei Eingangskontrollen vor Ort sollten Materialqualitäten, Plattenlängen, Rippenprofile und der Oberflächenzustand vor Beginn der Installation überprüft werden.

Überlegungen zur Auswahl

• Bewerten Sie den Standort des Gebäudes und die geplante Windgeschwindigkeit, bevor Sie den Typ des Dachsystems auswählen.
• Bestätigen Sie die Dachneigung und die Entwässerungsanordnung, um eine effektive Wasserableitung zu gewährleisten und Pfützenbildung zu vermeiden.
• Berücksichtigen Sie bei der Auswahl des Grundmaterials und der Beschichtung die Umweltbelastung, einschließlich Salzsprühnebel, industrielle Schadstoffe und UV-Strahlung.
• Beziehen Sie bei komplexen Geometrien frühzeitig den Dachsystemlieferanten ein, um die Grenzen der Plattenherstellung und die Möglichkeiten der modularen Konstruktion zu prüfen.
• Überprüfen Sie während der Entwurfsphase den Wartungszugang und den zukünftigen Bedarf an Dachausrüstung.

FAQ

Welche Verbindungsmethode ist für windstarke Küstenstandorte am zuverlässigsten?

Das kontinuierliche Schweißen von Edelstahlpaneelen bietet den höchsten gemessenen Widerstand gegen Windsog und wird oft für taifungefährdete Regionen spezifiziert. Stehfalzsysteme können auch dann gut funktionieren, wenn Naht- und Clipdetails gemäß Windkanal- oder Auftriebstestdaten verstärkt werden.

Wie geht das Dachsystem mit der thermischen Bewegung in langen Paneelen um?

Bei Stehfalzsystemen kommen Schiebeklammern zum Einsatz, die eine Bewegung entlang der Dachschräge ermöglichen. Geschweißte Systeme können Quersicken oder Dehnungsfugen enthalten. Die spezifische Methode sollte vom Dachsystemplaner auf der Grundlage der Gebäudegeometrie und des Temperaturbereichs bestätigt werden.

Was ist der typische Wartungsbedarf für ein Metalldach?

Bei regelmäßigen Inspektionen sollte auf lockere Befestigungselemente, beschädigte Paneele, verstopfte Entwässerungswege und den Zustand der Dichtungsmasse an den Durchdringungen überprüft werden. Stehfalz- und Schweißsysteme erfordern im Allgemeinen weniger Wartung als Dächer mit freiliegenden Befestigungselementen, da die Befestigungselemente nicht direkt der Witterung ausgesetzt sind.

Kann ein Metalldach über einem bestehenden Dach installiert werden?

In manchen Fällen kann ein neues Metalldach über ein bestehendes Dach gelegt werden, wenn die Struktur die zusätzliche Last tragen kann und die bestehende Oberfläche kompatibel ist. Ein Statiker muss die vorhandenen Bedingungen bewerten und bestätigen, dass die Befestigungsdetails geeignet sind.
