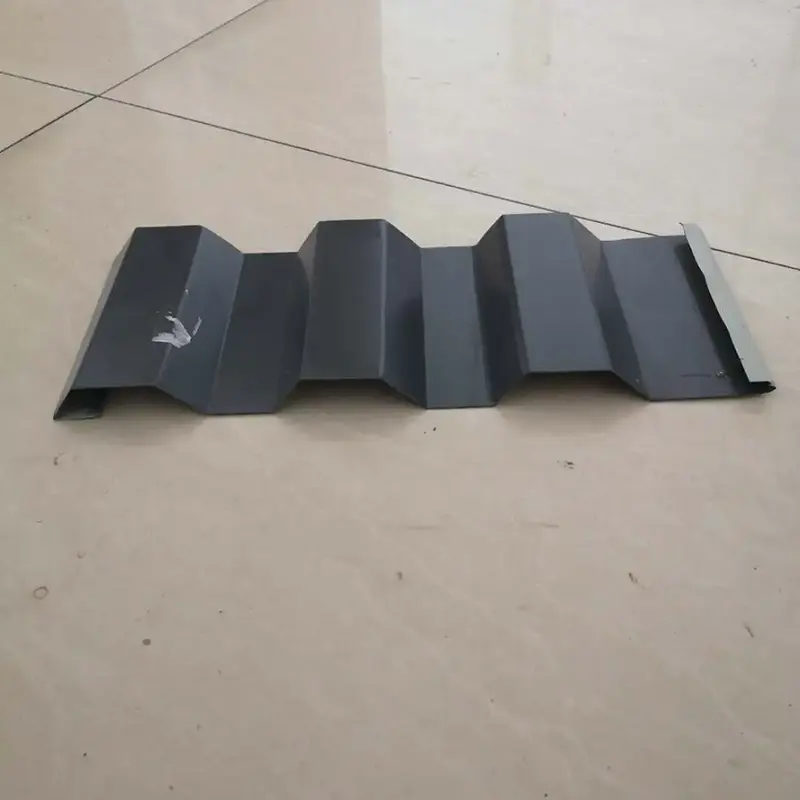

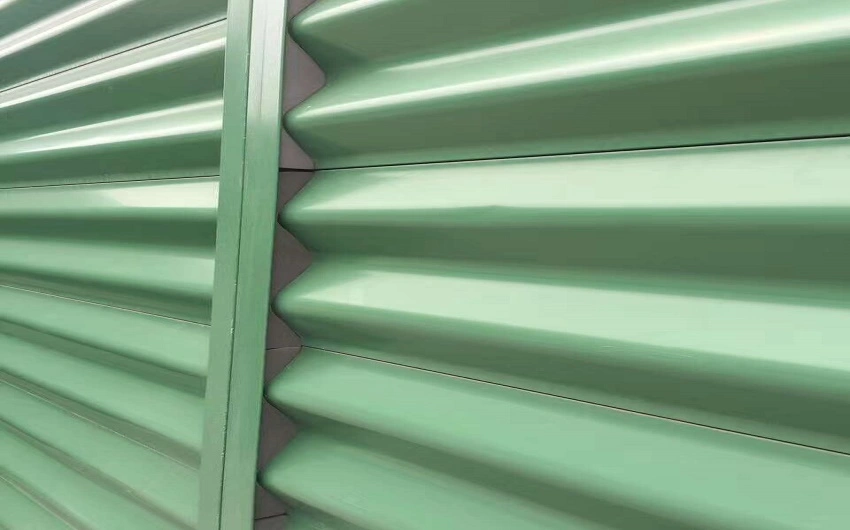

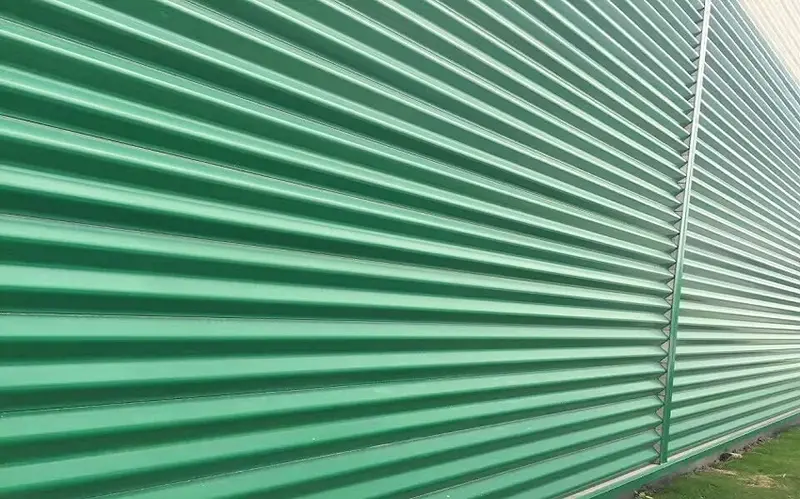

Farbbeschichtetes Stahlpaneel mit verdeckter Befestigung

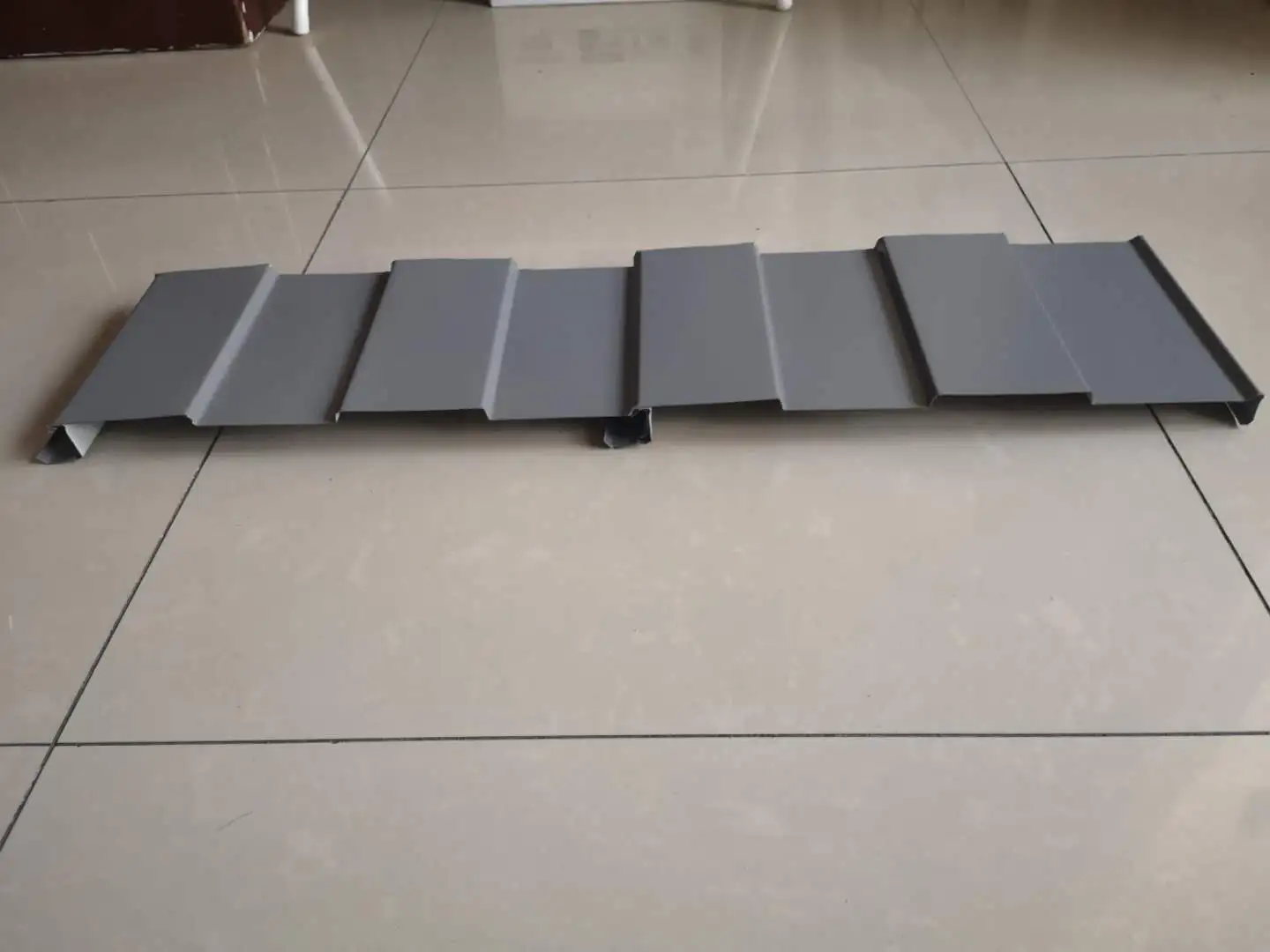

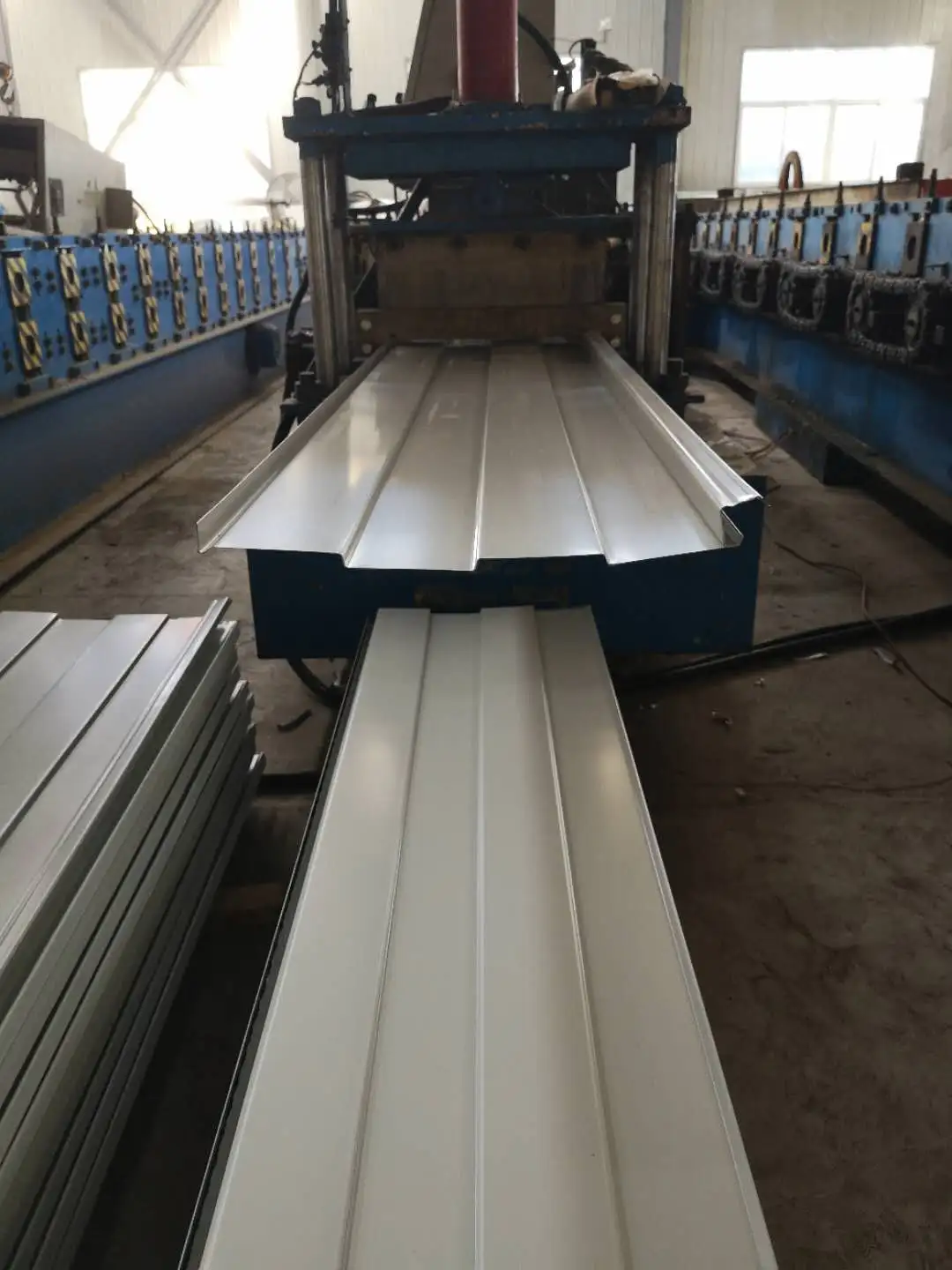

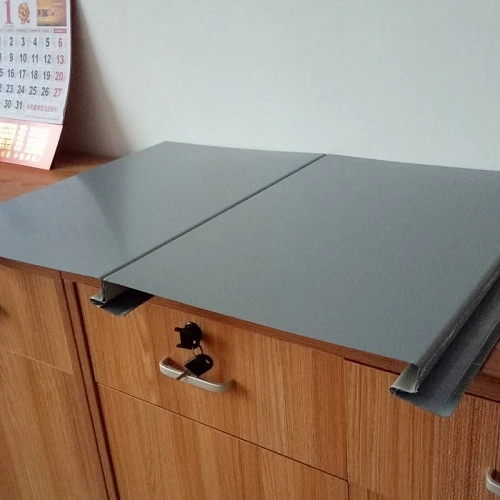

Farbbeschichtete Stahlpaneele mit verdeckter Befestigung, auch Dachpaneele mit verdeckter Befestigung oder verdeckter Clipbefestigung genannt, sind profilierte Bleche, die aus farbbeschichtetem Stahl rollgeformt werden. Sie werden mit passenden Halterungen aus verzinktem Stahl oder Aluminiumlegierung an Dachpfetten befestigt und nicht mit freiliegenden Schrauben. Die Verbindungssequenz besteht darin, die verdeckten Halterungen an den Pfetten zu befestigen, die weibliche Rippe des Paneels mit der Mittelrippe der Halterung in Eingriff zu bringen und dann die Naht mit einer Falzmaschine zu verriegeln, um eine dichte Verbindung zwischen benachbarten Paneelen zu schaffen. SENBO produziert diese Profile auf speziellen Rollformlinien und prüft während der Produktion wichtige Abmessungen wie Rippenhöhe, effektive Breite und Verriegelungstiefe.

Der Hauptunterschied zu herkömmlichen farbbeschichteten Stahldächern liegt in der Befestigungsart. Herkömmliche Paneele werden mit selbstschneidenden Schrauben befestigt, die durch die Paneeloberfläche gehen und an jedem Schraubenloch ein Dichtmittel erfordern. Bei Paneelen mit verdeckter Befestigung kommen stattdessen ineinandergreifende Halterungen zum Einsatz, wodurch die Oberfläche frei von Durchdringungen bleibt. Dieser Ansatz verbessert die Wasserdichtigkeit, verringert das langfristige Korrosionsrisiko an den Befestigungspunkten und verleiht dem Dach ein saubereres Aussehen.

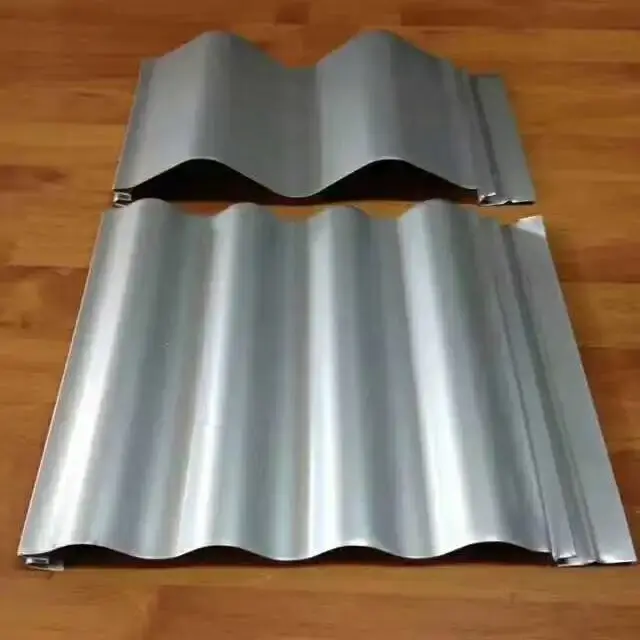

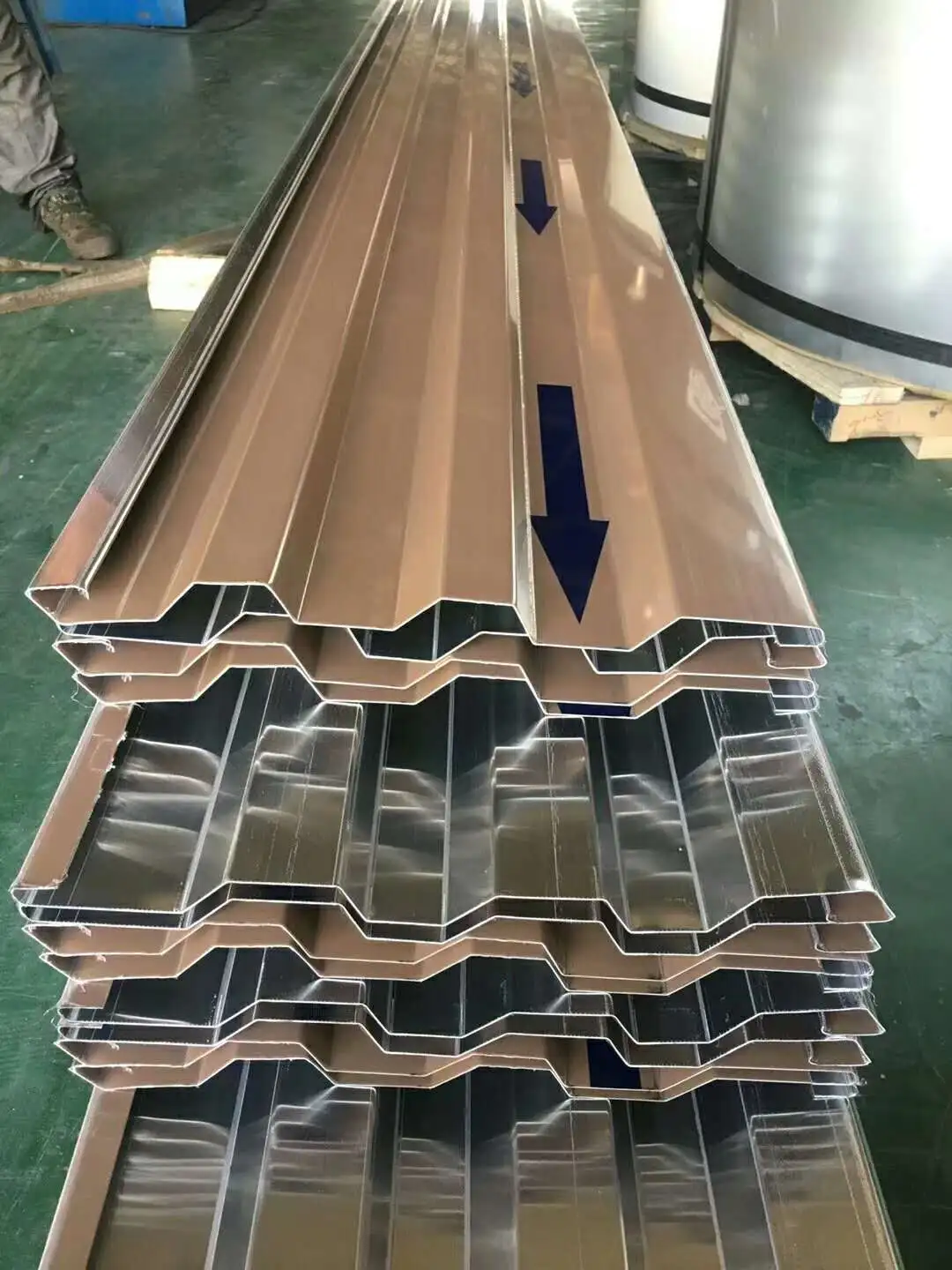

Allgemeine Profiltypen

Technische Spezifikationen

Leistungsüberprüfung

1. Wasserabweisendes Verhalten

Da die farbbeschichtete Stahlpaneeloberfläche mit verdeckten Befestigungselementen keine Befestigungsdurchdringungen aufweist, vermeidet das System einen häufigen Leckpfad, der bei Dächern mit freiliegenden Befestigungselementen zu finden ist. Bei herkömmlichen Systemen kann das Dichtmittel an Schraubenlöchern mit der Zeit altern und Risse bekommen, wodurch Wasser eindringen kann. Das Jiaochi 760-Profil mit einer Rippenhöhe von 71 mm und einem Rippenabstand von 380 mm trägt dazu bei, dass Regenwasser schnell von den Tälern zur Traufe gelangt. Wenn die Nähte mit einer Nahtmaschine geschlossen werden, sorgt die seitliche Verriegelung für eine durchgehende Barriere gegen das Eindringen von Wasser. Das Fehlen von Oberflächenlöchern verringert auch das Korrosionsrisiko, das an den Befestigungselementen beginnt.

2. Windwiderstand

Die Halterungen, mit denen die Paneele an den Pfetten befestigt werden, sind so konstruiert, dass sie einem Auftrieb standhalten. Während eines 5-MW-Photovoltaikprojekts mit farbigem Stahldach am Shenzhen Bao'an International Airport erreichte der Winddruck vor Ort 0,75 kN/m². Bei Auszugsversuchen der verdeckten Clips wurde eine Auszugskraft von 200 kg ermittelt, was den Sicherheitsanforderungen entspricht. Für das verdeckte Clip-Panel YX41-250-750 wird Stahl mit einer Streckgrenze von mindestens 550 MPa und einer Verriegelungstiefe von mehr als 5,2 mm verwendet. Jede ineinandergreifende Rippe wird durch einen Befestigungsclip verankert, was die Widerstandsfähigkeit des Daches gegen Wind- und Schneelasten verbessert.

3. Kompensation thermischer Bewegungen

Mithilfe der Befestigungsklammern können die Dachpaneele entlang der Neigung gleiten, wenn sich das Metall bei Temperaturänderungen ausdehnt und zusammenzieht. Die Paneele bleiben während dieser Bewegung mit den Clips verbunden, so dass die Verbindung zwischen Dach und Struktur stabil bleibt. Dadurch sind durchgehende Paneellängen über 100 Meter möglich, ohne dass Querüberlappungen erforderlich sind, was bei Dächern mit großen Spannweiten nützlich ist.

4. Installationseffizienz

Das System verwendet werkseitig vorgefertigte Paneele, die vor Ort ineinandergreifen. Einige Profile mit verdecktem Clip, wie beispielsweise das CC-750, erfordern keine spezielle Falzmaschine, was den Arbeitsaufwand und die Installationszeit verkürzen kann. Das Coilmaterial kann vor Ort auf die gewünschte Länge zugeschnitten werden, wodurch Einzelplatten über 100 Meter möglich sind und die Anzahl der Endüberlappungen minimiert wird. Dieser Ansatz verringert auch das Risiko von Undichtigkeiten an Querfugen.

Designmerkmale

• Oberfläche ohne Durchdringungen:Durch die verdeckte Halterungsverbindung werden Schraubenlöcher von der Dachoberfläche entfernt, wodurch das Risiko von Undichtigkeiten und Korrosion an den Befestigungselementen verringert wird.
• Stabiler Clip-Eingriff:Die Verriegelungstiefe beträgt mehr als 5,2 mm und der Auszugswiderstand erreicht 200 kg, wodurch eine zuverlässige Verankerung bei Windsog gewährleistet wird.
• Thermische Bewegungsunterbringung:Durch verschiebbare Clips können sich die Paneele entlang der Neigung ausdehnen und zusammenziehen, wodurch die Belastung reduziert wird, die im Laufe der Zeit zu Dachschäden führen kann.
• Lange Panel-Fähigkeit:Einzellängen bis 100 Meter reduzieren Querüberlappungen und vereinfachen das Wassermanagement.
• Profilvielfalt:Optionen wie YX51-380-760 und YX50-410-820 decken unterschiedliche Spannweiten- und Lastanforderungen ab.

Typische Anwendungen

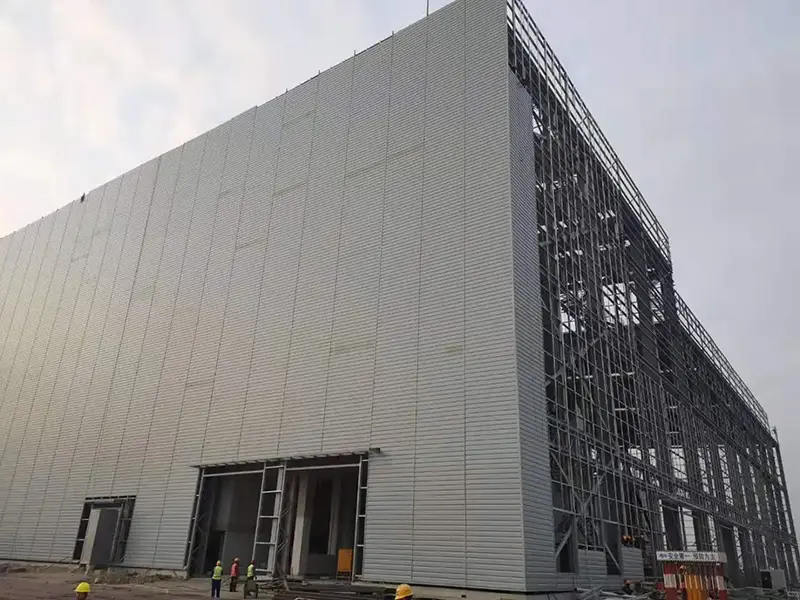

• Dachsysteme für großspannige Industriegebäude mit Stahlkonstruktion.
• Öffentliche Einrichtungen wie Flughafenterminals, Sportstätten und Ausstellungszentren.
• Industriegebäude mit strengen Anforderungen an die Abdichtung, darunter Kraftwerke und petrochemische Anlagen.
• Logistikzentren und Lagerhallen, bei denen die Zuverlässigkeit des Daches oberste Priorität hat.
• Renovierungsprojekte, die den Austausch eines bestehenden Dachsystems erfordern.

Empfehlungen vor Ort

• Bestätigen Sie den Pfettenabstand und die Ausrichtung, bevor Sie mit der Paneelmontage beginnen.
• Verwenden Sie Hebegeräte mit weichen Schlingen, um ein Beulen der Rippen oder ein Verkratzen der Beschichtung zu vermeiden.
• Befolgen Sie die Reihenfolge des Herstellers zum Einrasten von Clips und Falzen von Paneelen.
• Überprüfen Sie nach dem Nähen die Nahtfestigkeit und überprüfen Sie den Clip-Eingriff, bevor Sie mit dem nächsten Teil fortfahren.
• Planen Sie bei langen Paneelen die Montagereihenfolge so, dass die thermische Bewegung an festen Punkten nicht eingeschränkt wird.

Häufige Fragen

Wie geht eine Dacheindeckung mit verdeckter Befestigung mit Regenwasser um, ohne die Nähte abzudichten?

Der Seitenfalz wird maschinell mit einer Falzmaschine geformt. Die resultierende Verbindung ist dicht genug, um unter normalen Bedingungen dem Eindringen von Wasser zu widerstehen. Die richtige Dachneigung und die richtige Entwässerungskonstruktion tragen außerdem dazu bei, das Wasser schnell von den Nähten abzuleiten.

Können Paneele mit verdeckter Befestigung auf gebogenen Dächern verwendet werden?

Die meisten verdeckten Befestigungsprofile sind für gerade Dächer oder Dächer mit sehr großen Radien vorgesehen. Der minimale Krümmungsradius hängt vom Plattenprofil und der Materialstärke ab. Bei gekrümmten Anwendungen erkundigen Sie sich vor der Bestellung beim Hersteller.

Welchen Vorteil hat ein Paneel ohne freiliegende Befestigungselemente?

Freiliegende Befestigungselemente erfordern Dichtmittel an jedem Schraubenloch. Im Laufe der Zeit kann sich das Dichtmittel zersetzen und Leckpfade bilden. Durch versteckte Befestigungselemente entfällt dieser Wartungspunkt und verringert das Risiko von Wassereintritt und Korrosion rund um die Schraubenlöcher.

Wie wird der Widerstand gegen Windsog projektbezogen nachgewiesen?

Auszugsversuche der Clips können vor Ort oder im Labor durchgeführt werden. Der gemessene Wert sollte mit der Bemessungslast des Windsogs für den Gebäudestandort verglichen werden. Lieferanten können Testdaten bereitstellen oder bei der projektspezifischen Verifizierung behilflich sein.

Inspektion und Dokumentation

Vor dem Versand werden die Platten auf Profilgeometrie, Einrasttiefe, Zustand der Oberflächenbeschichtung und Maßhaltigkeit überprüft. Werkszertifikate für den Basisstahl sollten verfügbar sein, zusammen mit Berichten zur Clip-Auszugsfestigkeit, falls erforderlich. Während der Installation helfen stichprobenartige Kontrollen des Nahteingriffs und der Clipausrichtung, eine gleichbleibende Qualität sicherzustellen.

Vor der Bestellung zu bewertende Faktoren

• Ermitteln Sie die Auslegungswindlast und prüfen Sie, ob das ausgewählte Profil und Clipsystem die Anforderung erfüllen kann.
• Stellen Sie sicher, dass die Dachneigung für das gewählte Paneelprofil und die Entwässerungsanordnung ausreichend ist.
• Wenn lange durchgehende Paneele geplant sind, stellen Sie sicher, dass die Struktur thermische Bewegungen an der Traufe und am First aufnehmen kann.
• Überprüfen Sie bei Renovierungsprojekten den Zustand und die Abstände der vorhandenen Pfetten, um die Kompatibilität sicherzustellen.
