Reinraumplatten, auch Reinigungsplatten oder Reinraum-Sandwichplatten genannt, sind Verbundbauplatten, die für kontrollierte Umgebungen entwickelt wurden.SENBO Baumaterialienliefert diese Platten für pharmazeutische, elektronische, Lebensmittel- und medizinische Einrichtungen mit Schwerpunkt auf Brandschutz, Oberflächenreinigungsfähigkeit und langfristiger Dimensionsstabilität.

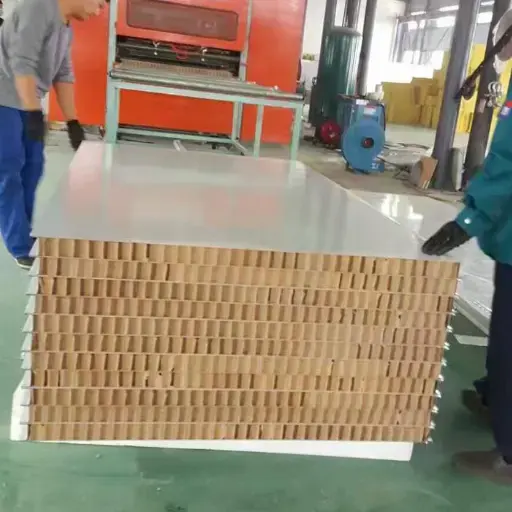

Das Paneel besteht aus einer beidseitigen Metallverkleidung und einem Funktionskern. Zu den Verkleidungsmaterialien gehören farbbeschichteter Stahl, Edelstahl 304/316, verzinkter Stahl und eine Aluminium-Magnesium-Mangan-Legierung. Zu den Kernoptionen gehören Steinwolle, Glasmagnesium, Magnesiumoxysulfat, Quarzgestein, Polyurethan, Aluminiumwaben, Papierwaben und Gips. Die Standardplattenstärken betragen 50 mm, 75 mm und 100 mm, mit individueller Anpassung bis zu 200 mm. Die Deckschichtdicke reicht von 0,3 mm bis 1,0 mm.
Unterschiedliche Kernmaterialien bieten ein unterschiedliches Gleichgewicht zwischen Feuerwiderstand, Feuchtigkeitsbeständigkeit, struktureller Festigkeit und Kosten. Die folgende Tabelle fasst die wichtigsten Optionen zusammen.
| Kernmaterial | Brandschutzklasse | Hauptmerkmale | Typische Anwendungen |
|---|---|---|---|
| Steinwolle | Klasse A, nicht brennbar | Brandschutz, Schallabsorption, moderate Kosten | Industrieanlagen, Elektronikwerkstätten, Brandschutztrennwände |
| Glas-Magnesium / Magnesiumoxysulfat | Klasse A1, nicht brennbar | Feuchtigkeitsbeständig, hohe strukturelle Festigkeit, unterstützt hängende Geräte | Operationssäle in Krankenhäusern, Lebensmittelwerkstätten mit hoher Luftfeuchtigkeit, GMP-Pharmabereiche |
| Quarzgestein | Flammhemmend der Klasse B1 | Leicht, wirtschaftlich, raucharm | Pharmazeutische GMP-Räume, Kühllager, Verpackungswerkstätten |
| Polyurethan (PU) | Klasse B1 | Hervorragende Wärmedämmung, geringe Wärmeleitfähigkeit | Lebensmittelkühllager, temperaturkontrollierte Pharmalager |
| Aluminiumwabe | Klasse A | Hohe Ebenheit, geringes Gewicht, reduzierte Deckenlast | Hochwertige Reinraumdecken, Präzisionsoptik-Montageräume |
Das Verkleidungsmaterial beeinflusst die Reinigungsfähigkeit, Korrosionsbeständigkeit und Verträglichkeit mit Desinfektionsmitteln. Farbbeschichteter Stahl ist in den Ausführungen Standard, antibakteriell und antistatisch erhältlich. Edelstahlverkleidungen sind beständig gegen Säuren, Laugen und wiederholtes Abwischen mit Desinfektionsmitteln und eignen sich daher für Operationssäle und GMP-Bereiche. Beschichtungen aus einer Aluminium-Magnesium-Mangan-Legierung sind nicht magnetisch und leicht und eignen sich für Labore mit empfindlichen Instrumenten.
Für Projekte, die auch aufeinander abgestimmte Gehäusekomponenten erfordern, liefert SENBOZubehörsystemewie Aluminiumprofile, Eckverkleidungen und Türrahmen, die passend zu den Reinraumpaneelen gestaltet sind.
Steinwolle- und Glas-Magnesium-Kerne erreichen die Einstufung als nicht brennbar der Klasse A oder A1. Unter Standard-Brandtestbedingungen erzeugen die Paneele keinen giftigen Rauch. Handgefertigte Paneele mit integrierten Randrahmen aus verzinktem Stahl bieten eine höhere Biegefestigkeit und können hängende Geräte tragen. Diese Konstruktion wird häufig für Decken und Trennwände verwendet, die Nutzlasten tragen müssen.

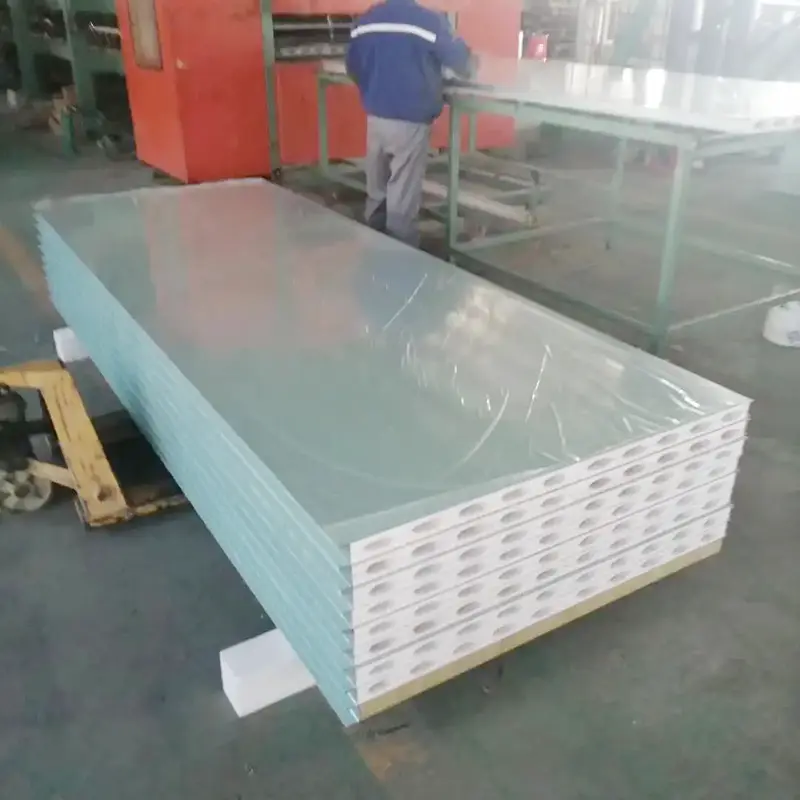

Glas-Magnesium- und Magnesiumoxysulfat-Kerne sind in Umgebungen mit hoher Luftfeuchtigkeit formstabil und widerstehen der Schimmelbildung. Polyurethankerne bieten die niedrigste Wärmeleitfähigkeit, etwa 0,024 W/(m·K), was dazu beiträgt, stabile Temperaturen in Kühllagern und temperaturkontrollierten Reinräumen aufrechtzuerhalten.
Bei einigen Gebäudehüllenkonstruktionen werden perforierte Metallpaneele als Decken- oder Wandabschluss in Kombination mit verwendetSteinwolle-Sandwichplattenum sowohl akustische Kontrolle als auch Isolierung zu erreichen. SENBO kann beide Produkttypen für integrierte Reinraumprojekte liefern.
In der folgenden Tabelle sind Standardparameter aufgeführt. Kundenspezifische Konfigurationen sind auf Anfrage erhältlich.
| Parameter | Sortiment / Optionen | Notizen |
|---|---|---|
| Verkleidungsmaterialien | Farbbeschichteter Stahl, Edelstahl 304/316, verzinkter Stahl, Al-Mg-Mn-Legierung | Dicke 0,3–1,0 mm |
| Kernmaterialien | Steinwolle, Glasmagnesium, Magnesiumoxysulfat, Quarzgestein, PU, Aluminiumwaben, Papierwaben, Gips | Ausgewählt nach Brand-, Feuchtigkeits- und Lastanforderungen |
| Plattenstärke | 50 / 75 / 100 / 120 / 150 / 200 mm | Anpassbar |
| Effektive Breite | 950 / 980 / 1150 / 1180 mm | Sondergrößen verfügbar |
| Brandschutzklasse | Klasse A, A1, A2, B1 je nach Kern | Testberichte vorhanden |
| Oberflächenbehandlungen | Antibakterielle Beschichtung, antistatische Beschichtung, Fluorcarbon-Beschichtung | Wird auf das Verkleidungsmaterial aufgetragen |
| Standards | GB 8624-2012, GB/T 23932-2009 | Konformitätsdokumentation verfügbar |
Für Operationssäle in Krankenhäusern und GMP-Pharmabereiche:Wählen Sie Edelstahlbeschichtungen mit Glas-Magnesium- oder Magnesiumoxysulfat-Kernen. Diese bieten Feuchtigkeitsbeständigkeit, Reinigungsfähigkeit und eine hohe strukturelle Festigkeit für die Geräteunterstützung.
Für Elektronik- und Halbleiter-Reinräume:Antistatische, farbbeschichtete Stahlverkleidungen verhindern die Anziehung von Staub und statische Schäden. Aluminiumwabenkerne bieten leichte Decken mit hoher Ebenheit.
Für Lebensmittelverarbeitung und Zentralküchen:Wählen Sie Deckschichten aus Edelstahl 304 und feuchtigkeitsbeständige Kerne wie Glas-Magnesium oder Magnesiumoxysulfat. Diese halten häufigem Waschen und der Einwirkung von Desinfektionsmitteln stand.
Für Kühllager und temperaturgeführte Lager:Polyurethankerne sorgen für beste Wärmedämmung. Bestätigen Sie, dass die Brandschutzklasse den örtlichen Vorschriften entspricht, und ziehen Sie bei Bedarf zusätzlichen Brandschutz in Betracht.
Für allgemeine Industrieanlagen:Kerne aus Steinwolle bieten ein kostengünstiges Gleichgewicht zwischen Feuerbeständigkeit und Wärmedämmung. In der Regel reichen farbig beschichtete Stahlbleche aus.
Die Paneele werden werkseitig vorgefertigt und vor Ort mittels Nut-Feder- oder H-Profil-Verbindungen montiert. Handgefertigte Paneele mit umlaufenden Stahlrahmen bieten eine höhere Tragfähigkeit für Decken und Geräteaufhängungen. SENBO führt bei jeder Charge eine Eingangskontrolle des Materials, prozessbegleitende Kontrollen und eine abschließende Maßprüfung durch. Erstmusterprüfung und Materialzertifikate sind verfügbar.
1.Operationssäle in Krankenhäusern, Intensivstationen, PCR-Labore und Biosicherheitslabore.
2.Pharmazeutische GMP-Werkstätten, Impfstoffproduktionslinien und sterile Abfüllräume.
3.Lebensmittelverarbeitende Werkstätten, Molkereien und Zentralküchen.
4.Reinräume für die Herstellung elektronischer Chips, die Halbleitermontage und die Produktion von Lithiumbatterien.
5.Kühllager, temperaturkontrollierte Lager und Präzisionslaborumgebungen.
Steinwolleplatten sind nicht brennbar der Klasse A und bieten eine gute Schallabsorption bei geringeren Kosten. Magnesiumoxid-Platten (Glas-Magnesium) sind Klasse A1, feuchtigkeitsbeständiger und strukturell stabiler, wodurch sie für Bereiche mit hoher Luftfeuchtigkeit und Decken geeignet sind, die Geräte tragen müssen.
Ja. Die Plattenstärke kann individuell von 50 mm bis 200 mm, die Deckschichtstärke von 0,3 mm bis 1,0 mm und die Nutzbreite angepasst werden. Auf Basis von Projektzeichnungen sind auch kundenspezifische Längen und Anschlussdetails möglich.
Für die häufige Reinigung mit alkohol- oder chlorhaltigen Desinfektionsmitteln eignen sich Edelstahlverkleidungen oder farbbeschichteter Stahl mit antibakterieller oder Fluorcarbon-Beschichtung. Bestätigen Sie die spezifische Desinfektionsmittelkompatibilität mit unserem technischen Team.
Ja. Handgefertigte Paneele mit umlaufenden Rahmen aus verzinktem Stahl sind speziell für Deckenanwendungen konzipiert, bei denen Geräte aufgehängt werden können. Auch bei Leichtbaudeckensystemen werden Aluminiumwabenkerne eingesetzt. Die maximal empfohlene Deckenplattenlänge beträgt normalerweise 3000 mm, um die Durchbiegung zu kontrollieren.
Wir liefern Prüfberichte für Brandverhalten, Wärmeleitfähigkeit und relevante mechanische Eigenschaften. Materialzertifikate für Deckschichten und Kerne sind enthalten. Für GMP- oder Krankenhausprojekte kann eine zusätzliche Dokumentation zur Unterstützung der Validierung erstellt werden.
