Welldachplatten

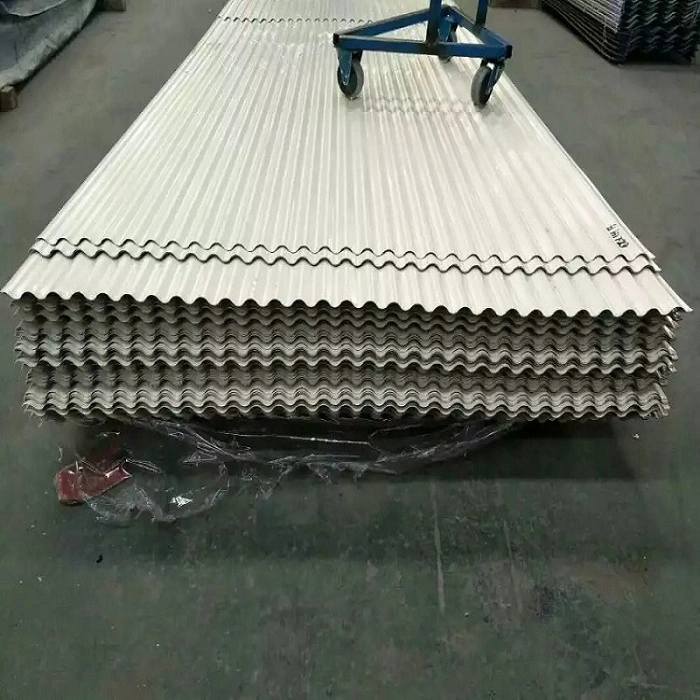

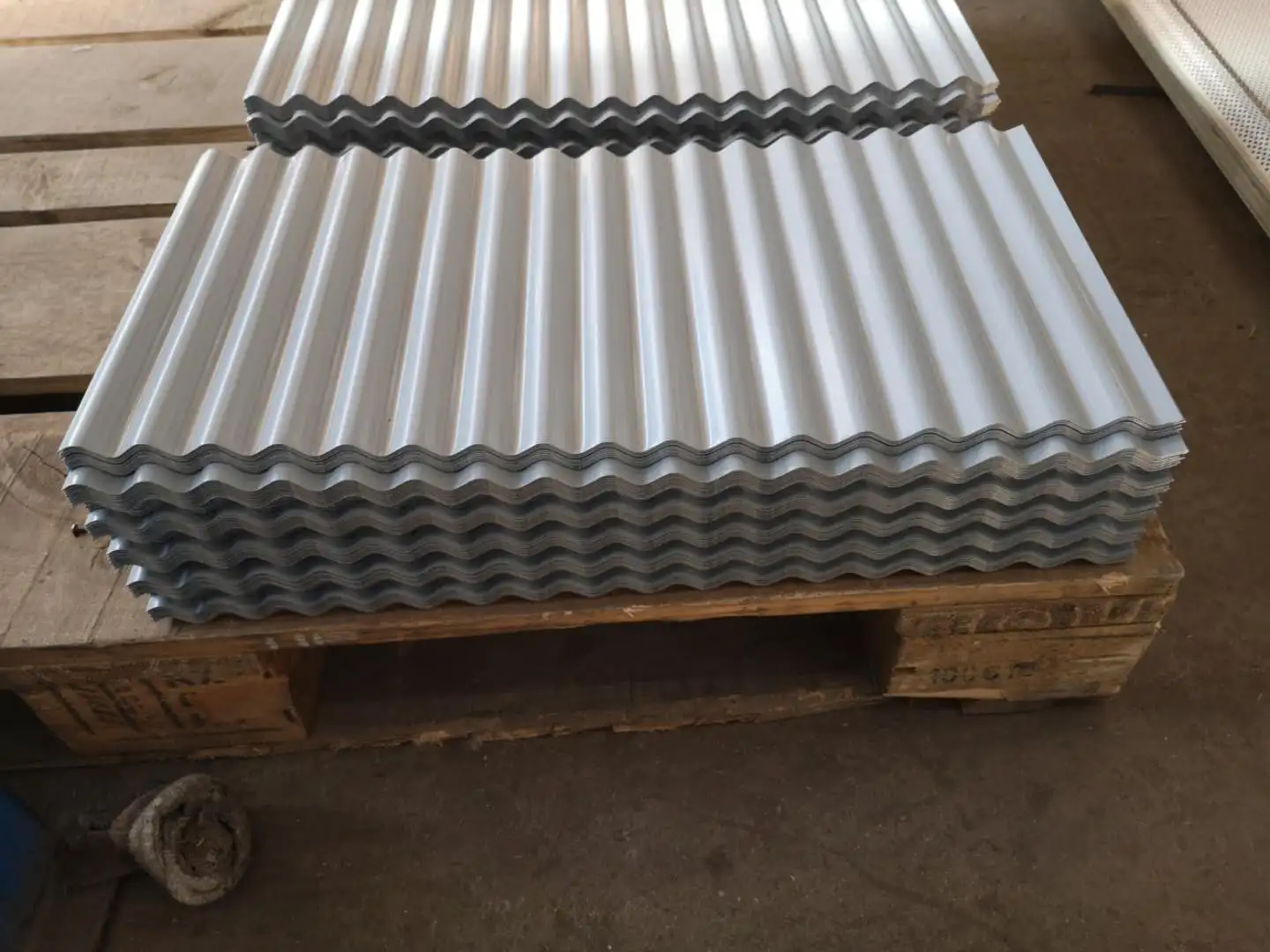

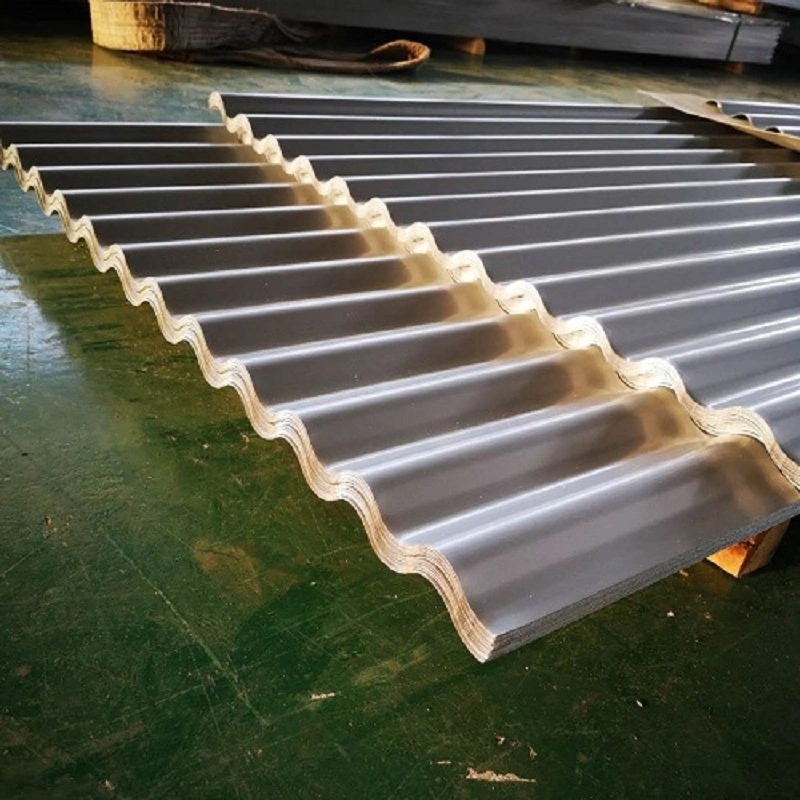

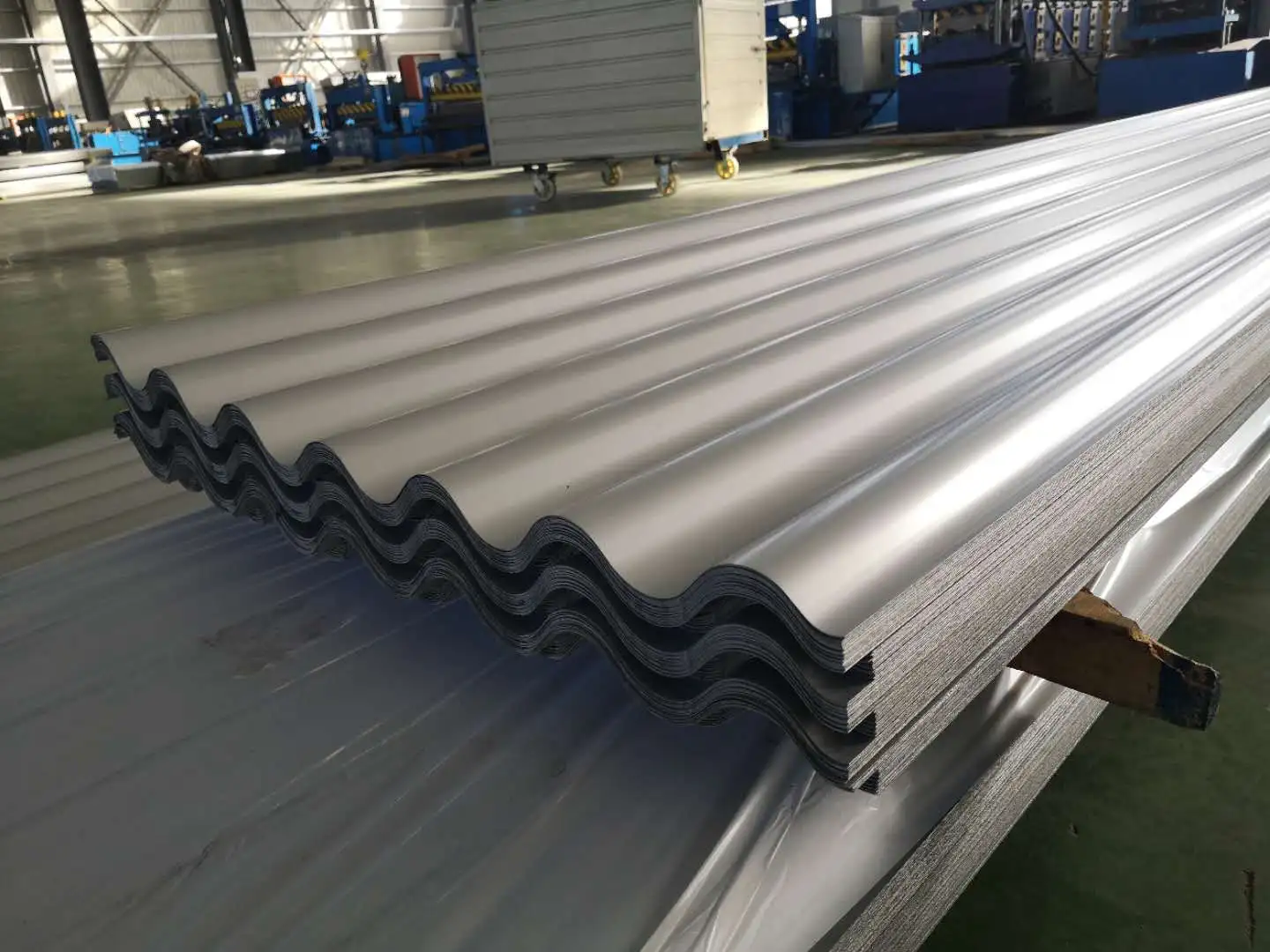

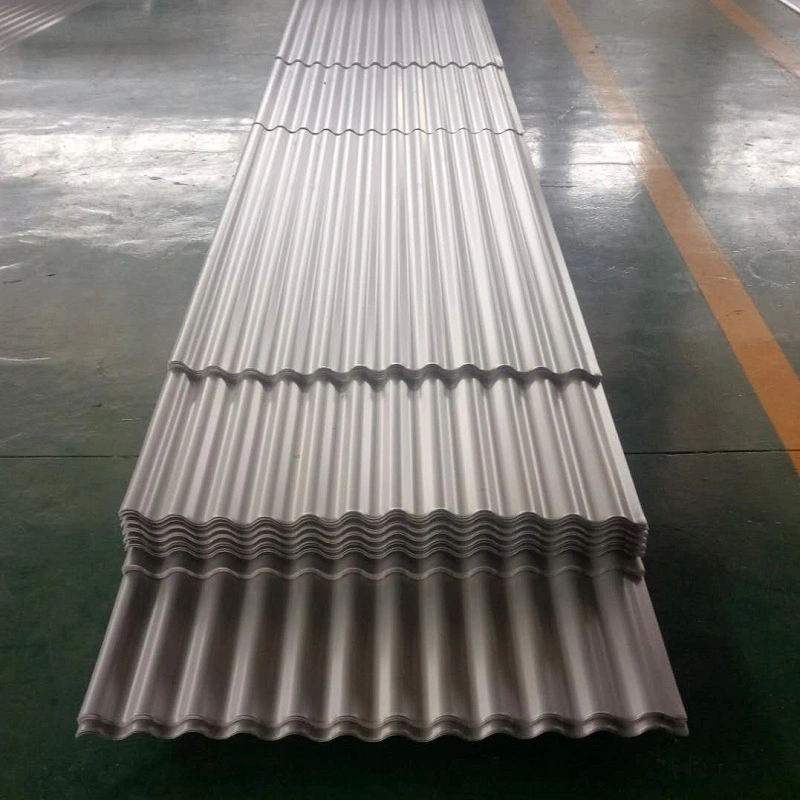

Welldachplatten sind Architekturplatten mit wellenförmigem Profil, die mithilfe von mehrstufigen Kaltwalzanlagen kontinuierlich aus Metallspulen (vorbeschichtete Stahl- oder Legierungsbleche) geformt werden. Der Querschnitt weist eine kontinuierliche Sinuswelle oder eine nahezu trapezförmige Wellung auf; Durch diese konstruktive Gestaltung wird die Biegesteifigkeit des dünnen Stahlblechs entlang der Wellenrichtung (parallel zu den Rippen) erheblich erhöht, so dass es trotz einer Dicke von nur 0,6–1,5 mm den Anforderungen an Tragfähigkeit und Spannweite gerecht wird.

Was die Auswahl des Substrats betrifft, können je nach Betriebsumgebung und Haltbarkeitsanforderungen die folgenden Materialien ausgewählt werden:

Was die Produktspezifikationen anbelangt, liegen die gängigen Dicken zwischen 0,6 und 1,5 mm und die effektiven Deckbreiten zwischen 780 und 1.200 mm (je nach Profil). Längen können je nach Projektanforderungen angepasst werden. Die Produkte entsprechen der nationalen Norm GB/T 12755-2008 (Profilstahlbleche für den Bau) und relevanten internationalen Standards.

Überprüfung der tatsächlichen Leistung

1. Nachweis großspanniger Bogendachkonstruktionen

Das gewölbte Welldachkonstruktionssystem aus Metall wurde 1992 in den USA eingeführt; Es besteht aus einer gewölbten Dachkonstruktion, die durch Rollformen vorbeschichteter Stahlspulen gebildet wird. Diese Art von Struktur zeichnet sich durch Materialeffizienz, schnelle Bauweise, große Spannweiten und hervorragende Wasserdichtigkeit aus und hat auf dem Baumarkt meines Landes ein schnelles Wachstum erlebt. Derzeit können Spannweiten von mehr als 36 Metern erreicht werden, wodurch es für großflächige Gebäude geeignet ist, die keine internen Stützen benötigen, wie Lagerhäuser, Sportstätten und Ausstellungshallen. Die Stahlkonstruktion weist eine Dicke von 0,6–1,5 mm, eine Festigkeit von 210–550 MPa und eine maximale Lebensdauer von 40–50 Jahren auf.

2. Überprüfung der Dachabdichtung und Entwässerungsleistung

Das sinusförmige Querschnittsdesign von Welldachplatten sorgt für eine hervorragende Entwässerungsleistung. In Regionen mit hohen Niederschlagsmengen ist das Entwässerungssystem bei Schrägdächern mit Wellpappe besonders wichtig. Die Wellenhöhe und -neigung werden auf der Grundlage der Strömungsdynamik optimiert, um einen schnellen Abfluss von den Tälern zur Traufe zu gewährleisten und so das Risiko von Dachleckagen zu minimieren. In der Praxis sollte das Entwässerungsgefälle für Welldächer mindestens 5 % betragen, um den Gebäudeabdichtungsnormen zu entsprechen.

3. Überprüfung der Haltbarkeit – 50 Jahre Lebensdauer für Aluminium-Magnesium-Mangan-Legierung

Wellplatten aus einer Aluminium-Magnesium-Mangan-Legierung bieten eine hervorragende Korrosionsbeständigkeit und Selbstheilungsfähigkeit und eine Lebensdauer von bis zu 50 Jahren. Auf der Oberfläche des Materials bildet sich auf natürliche Weise ein dichter schützender Aluminiumoxidfilm, der eine Korrosionsbeständigkeit bietet, die die von verzinktem Stahl in Meeresklima und Industrieumgebungen deutlich übertrifft. Diese Paneele eignen sich für Strukturen wie Autohäuser, moderne Industrieanlagen, Ausstellungshallen und Film-/Fernsehproduktionsstandorte; Übliche Dicken liegen zwischen 0,7 mm und 1,2 mm.

4. Überprüfung der Windsogfestigkeit

Welldachplatten werden über Konsolen oder Befestigungselemente mit Dachpfetten verbunden, wobei durch die durchgehende ineinandergreifende oder überlappende Konfiguration des Wellprofils ein windsogsicheres Tragwerk entsteht. Bei gewölbten Dachkonstruktionen mit großer Spannweite sorgt die Kombination aus der gewölbten Form des Paneels und seinem gewellten Querschnitt für eine hervorragende Tragfähigkeit gegenüber Windkräften, was es zur idealen Wahl für Dachsysteme in taifungefährdeten Regionen macht.

Wichtige Spezifikationen auf einen Blick

Hauptvorteile

Wellprofil: Leicht und dennoch hochfest: Das sinusförmige Design erhöht die Biegesteifigkeit dünner Bleche deutlich; Dicken von 0,6–1,5 mm erfüllen die Standardanforderungen an die Spannweite von Dächern und reduzieren gleichzeitig die strukturelle Belastung.

Hervorragende Entwässerungsleistung: Die Mulden der gewellten Oberfläche bilden natürliche Entwässerungskanäle und sorgen für einen reibungslosen Wasserabfluss – ideal für Gebäude mit Schrägdach in Regionen mit hohem Niederschlag.

Vielfältige Materialien für eine flexible Auswahl: Die Optionen reichen von wirtschaftlichem verzinktem Stahl und korrosionsbeständigem Al-Zn-beschichtetem Stahl bis hin zu langlebigen Al-Mg-Mn-Legierungen (bis zu 50 Jahre Lebensdauer) und ermöglichen eine flexible Auswahl je nach Projektumgebung und Budget.

Fähigkeit für gewölbte Konstruktionen mit großer Spannweite: Die Verwendung eines gewölbten Wellblechdachsystems aus Metall ermöglicht stützenfreie Räume mit großer Spannweite von mehr als 36 Metern und bietet eine schnelle Konstruktion und Materialeffizienz.

Schnelle Installation und effiziente Konstruktion: Die werkseitige Vorfertigung in Kombination mit der Montage vor Ort – unter Verwendung von Naht- oder Überlappungsverbindungsmethoden – ermöglicht große tägliche Installationsflächen und verkürzt den Dachbauzyklus erheblich.

Anwendungen

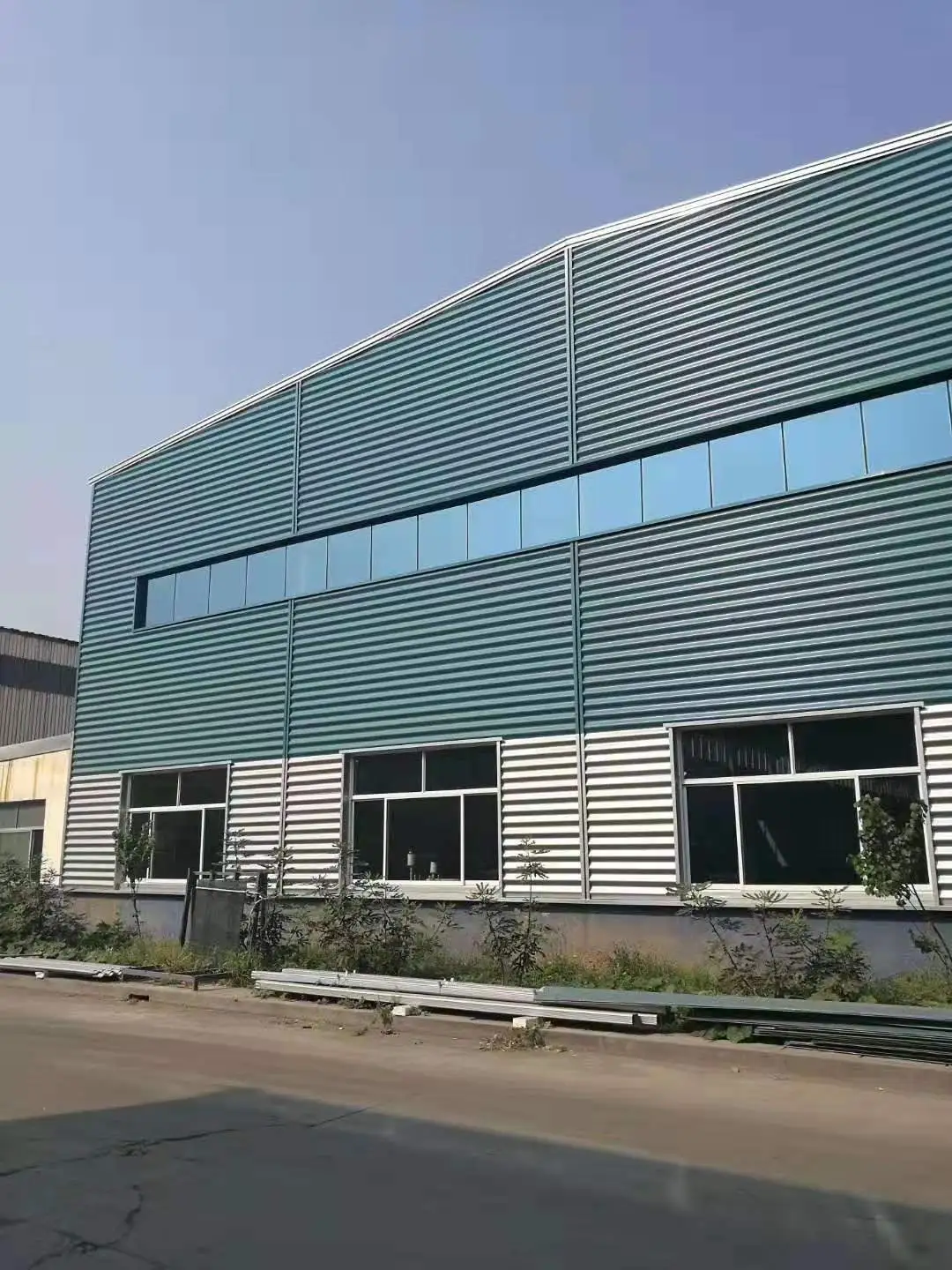

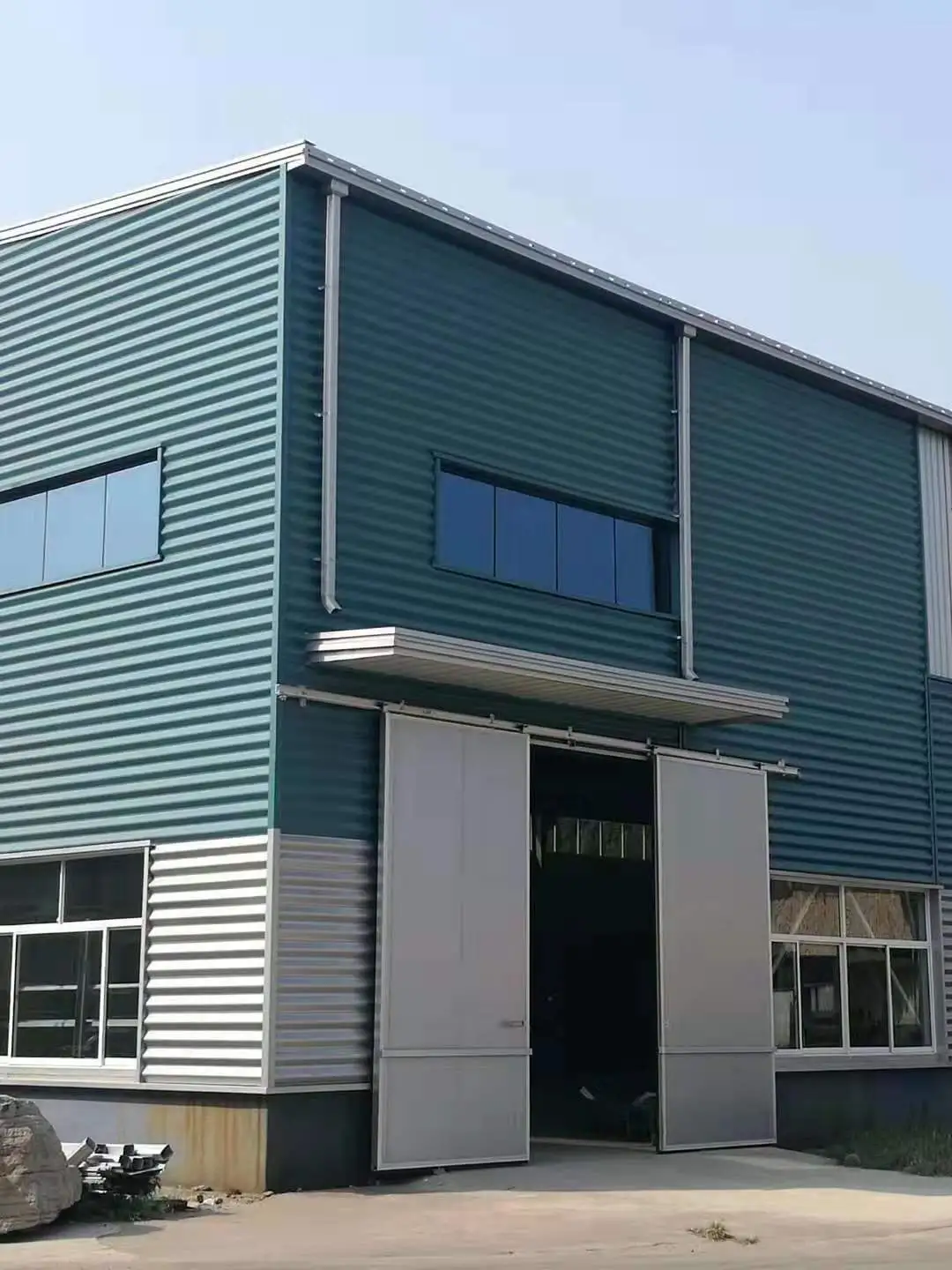

Metalldachsysteme für Industrieanlagen und Logistiklager (verzinkte oder farbbeschichtete Wellbleche).

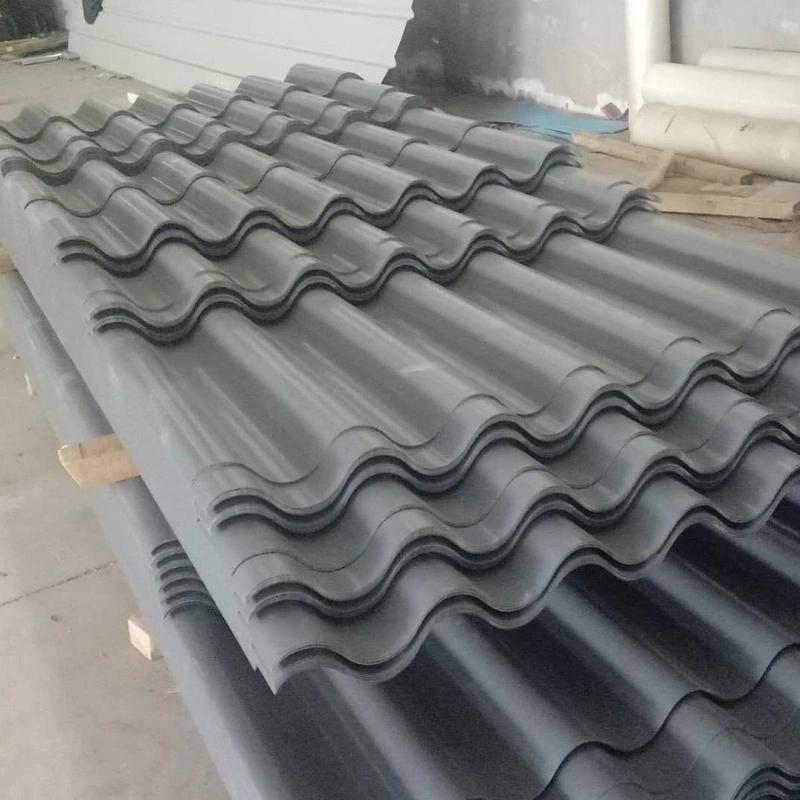

Steildächer für Wohngebäude in niederschlagsreichen Gebieten (Welldachziegel).

Gewölbte Dächer für Großstadien, Ausstellungshallen und Film-/TV-Produktionsstätten (Aluminium-Magnesium-Mangan-Wellplatten).

Witterungsbeständige Dächer für Gebäude in Küsten- oder korrosiven Umgebungen (mit Al-Zn-Legierung beschichtete oder Aluminium-Magnesium-Mangan-Wellbleche).

Warum Welldachplatten wählen?

Suchen Sie effiziente und zuverlässige Dachmaterialien für Industrieanlagen, Lagerhallen oder weitläufige Bauwerke? Welldachplatten bieten dank ihrer sinusförmigen Querschnittsgestaltung ein hohes Verhältnis von Festigkeit zu Gewicht. Sie erfüllen vielfältige Anforderungen an die Witterungsbeständigkeit durch Materialoptionen wie verzinkten Stahl, Al-Zn-Legierungsbeschichtung, Farbbeschichtung und Aluminium-Magnesium-Mangan-Legierungen. Darüber hinaus ermöglichen gewölbte Welldachsysteme aus Metall stützenfreie Innenräume mit Spannweiten von mehr als 36 Metern. Diese Produkte entsprechen der nationalen Norm GB/T 12755-2008 und haben sich in zahlreichen technischen Projekten als wirksam erwiesen. Wählen Sie Welldachplatten – ein optimiertes Querschnittsprofil kombiniert mit einer flexiblen Materialauswahl bietet eine Dachlösung, die Leichtbau mit außergewöhnlicher Zuverlässigkeit in Einklang bringt.
