SENBO Baumaterialienist Hersteller und Lieferant von Windschutz- und Staubunterdrückungssystemen für Freiluftlagerplätze für Schüttgüter. Unser Hauptproduktionsstandort befindet sich in der Jinghai Economic Development Zone, Tianjin, China. Wir sind auf perforierte Metallpaneele und flexible Gewebegewebe für anspruchsvolle Industrie- und Hafenanwendungen spezialisiert.
Unsere Produkte wurden durch Windkanaltests, numerische Simulationen und groß angelegte Feldprojekte wie die 14 km lange Windschutzanlage am Fangchenggang-Terminal validiert. Wir kombinieren Strukturtechnik, aerodynamisches Design und Materialhaltbarkeit, um zuverlässige Lösungen zur Staubbekämpfung zu liefern, die den Umweltstandards entsprechen.

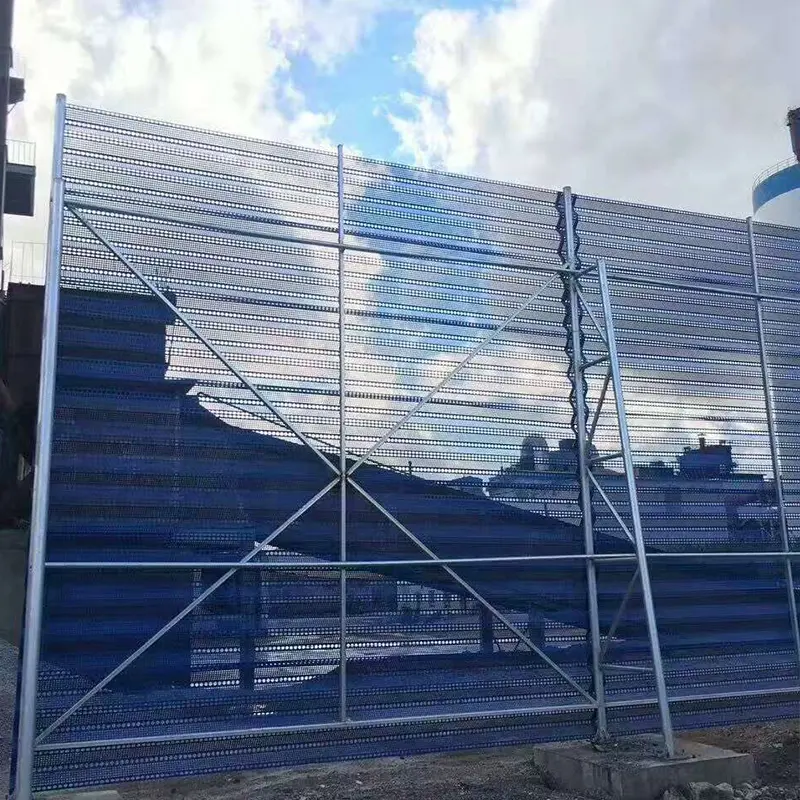

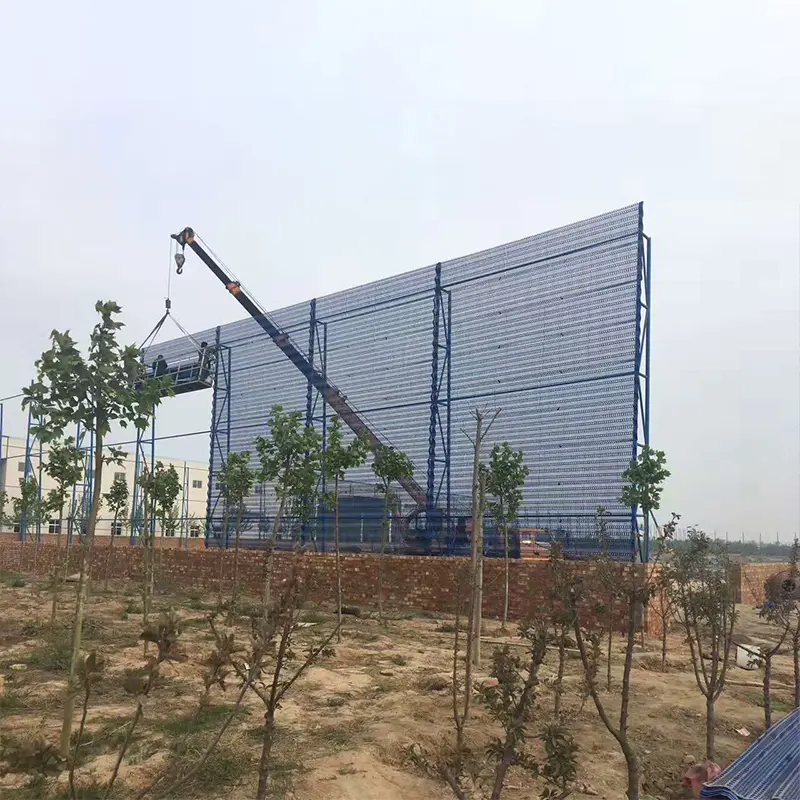

Windschutz- und Staubunterdrückungsnetze, auch Windschutzwände oder Staubunterdrückungsbarrieren genannt, bestehen aus perforierten Metallplatten oder Polymergewebe, die auf einer Stahltragkonstruktion montiert sind. Diese Anlagen werden typischerweise auf der windzugewandten Seite oder rund um Freiluft-Lagerplätze für Schüttgüter installiert und unterdrücken die Staubausbreitung, indem sie das natürliche Windströmungsfeld verändern.
Wenn ein staubbeladener Luftstrom durch das Windschutz- und Staubunterdrückungsnetz strömt, wird die Staubunterdrückung durch drei Mechanismen erreicht. Erstens reduziert es die einströmende Windgeschwindigkeit und kinetische Energie. Zweitens werden Wirbelstromturbulenzen im Bereich des Lagerplatzes minimiert, um zu verhindern, dass Staub in die Luft gelangt. Drittens nutzt es die poröse Struktur, um einen Teil der Luftströmungsenergie abzuleiten und neu zu verteilen, wodurch die Windreibungsgeschwindigkeit an der Hofoberfläche unter der Schwelle für die Staubsuspension gehalten wird.
Produkte werden je nach Material in zwei Haupttypen eingeteilt.

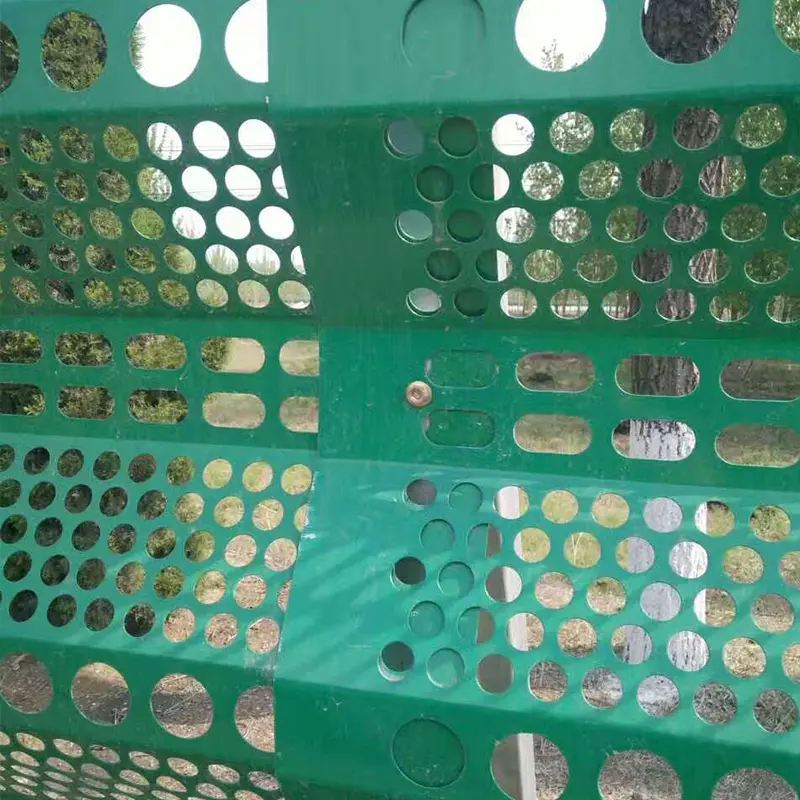

1. Perforierte Metallplatten:Hergestellt aus Grundmaterialien wie kohlenstoffarmem Stahl, verzinktem Stahl, farbbeschichtetem Stahl, Aluminium-Magnesium-Legierung oder Edelstahl. Zu den Prozessen gehören Scheren, Biegen, Perforieren, Profilieren, Reinigen und elektrostatische Pulverbeschichtung.
Zu den Typen gehören Ausführungen mit einer Spitze (Formbreite 250–500 mm), Doppelspitze (Formbreite 400–600 mm) und Dreispitz (Formbreite 825 mm) mit Spitzenhöhen zwischen 50 und 100 mm. Windkanaltests haben bestätigt, dass eine Spitzenhöhe von 75 mm unter den getesteten Bedingungen eine optimale Windschutzleistung bietet.
2. Flexible gewebte Netze:Hergestellt aus hochdichtem Polyethylen (HDPE) mit Zusatzstoffen wie UV-Stabilisatoren, Alterungsschutzmitteln und Flammschutzmitteln, hergestellt in einem speziellen Webverfahren.
Zu den Spezifikationen gehören ein Gewicht von 200–500 g/m², eine Maschenweite von 3–5 mm und eine Breite von 1–5 m (spleißbar); Die Standardlänge beträgt 100 m pro Rolle. Zu den Hauptmerkmalen gehören Flammhemmung (Flammhemmzeit > 4 Sekunden), hohe Zugfestigkeit pro Breiteneinheit (220 kN/m) und Schlagfestigkeit.
Windkanaltests zeigen, dass Windschutzpaneele mit einem Porositätsgrad von 30 % unter den getesteten Bedingungen die höchste gemessene Windschutzleistung erbringen. Der ideale Windschutzabstand beträgt etwa das Zehnfache der Netzhöhe, während der effektive Schutzabstand bei gleicher Testkonfiguration etwa das 16-fache der Netzhöhe erreichen kann. Bei schwachem Wind erreicht die durchschnittliche Staubunterdrückungseffizienz des Netzes 89,77 %; Bei starkem Wind erreicht der durchschnittliche Wirkungsgrad in Kombination mit einem Sprühsystem 87,55 %. Ein einlagiges Netz erreicht basierend auf der angegebenen Messmethode eine Staubunterdrückung von 65–85 %, während ein zweilagiges Netz über 95 % erreichen kann.
Durch die Reduzierung der einströmenden Windgeschwindigkeit und des internen Winddrucks bei gleichzeitiger Ableitung eines Teils der Luftströmungsenergie können flexible Windblockierungs- und Staubunterdrückungsnetze die durchschnittliche Windgeschwindigkeit innerhalb der geschützten Zone unter den gemessenen Windbedingungen um 70–90 % senken. Die genaue Reduzierung hängt von der Höhe der Barriere, der Porosität, der Windrichtung und dem Abstand von der Barriere ab.

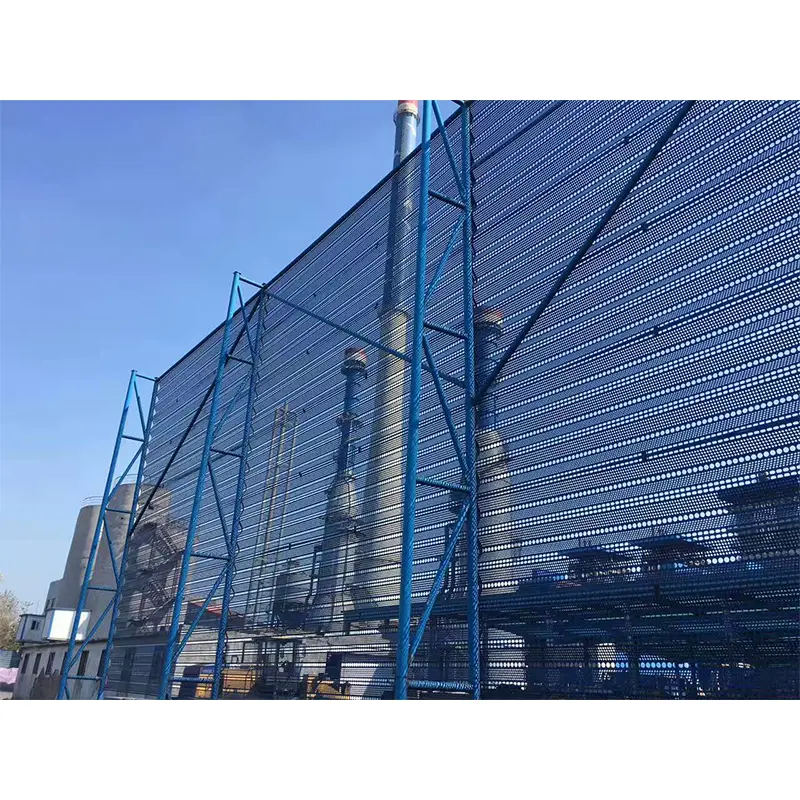

Als Teil eines integrierten Staubkontrollsystems installierte das Fangchenggang Terminal einen 18 Meter hohen und 14 Kilometer langen Windschutz. Kombiniert mit intelligenten Sprüh- und Abdeckmaßnahmen entstand so ein umfassendes, mehrdimensionales Schutzsystem. Nach der Umsetzung sank die jährliche durchschnittliche Konzentration der gesamten suspendierten Partikel (TSP) auf 47,02 μg/m³ und die PM2,5-Werte sanken auf 14,36 μg/m³. Diese realen Projektdaten bestätigen die Wirksamkeit eines integrierten Staubkontrollsystems, das Windschutzbarrieren, Sprühen und Materialabdeckung kombiniert. Weitere Projektdetails und Überwachungsberichte sind auf Anfrage erhältlich.
Numerische Simulationsstudien am Beispiel eines Kohlelagerplatzes unter freiem Himmel zeigen, dass ein geschlossener (rechteckiger) Aufbau die besten Ergebnisse bei der Staubunterdrückung liefert. Bei halbgeschlossenen (U-förmigen) Konfigurationen ist die Platzierung der Barriere auf der Luvseite (stromaufwärts des vorherrschenden Windes) effektiver als auf der Leeseite (stromabwärts). Eine L-förmige Anordnung auf der Luvseite schneidet unter den simulierten Bedingungen am schlechtesten ab.
Perforierte Metallplatten, die einem Aufpralltest unterzogen wurden, bei dem eine 1 kg schwere Stahlkugel frei aus einer Höhe von 1,5 Metern fallen gelassen wurde, zeigten keine Brüche oder Löcher. Das flexible gewebte Netz weist eine Zugfestigkeit von 220 kN/m auf und seine Schlagfestigkeit entspricht der Norm GB16909-1997. Testberichte sind auf Anfrage erhältlich, um die Konformität zu überprüfen.
Alle unten aufgeführten Parameter basieren auf werkseitiger Standardproduktion oder Referenztests. Anpassungen sind möglich, um spezifische Projektanforderungen zu erfüllen.
| Leistungsindikator | Perforierte Metallplatte | Flexibles gewebtes Netz | Testgrundlage / Hinweise |
|---|---|---|---|
| Grundmaterial | Q235 verzinktes Blech / farbbeschichteter Stahl / Al-Mg-Legierung / Edelstahl | Polyethylen hoher Dichte (HDPE) | Materialzertifikate verfügbar |
| Materialstärke/Gewicht | 0,5–1,5 mm | 200–500 g/m² | |
| Breite einer einzelnen Einheit | Einzelspitze: 250–500 mm / Doppelspitze: 400–600 mm / Dreifachspitze: 825 mm | 1–5 m (spleißbar) | |
| Spitzenhöhe | 50–100 mm (Optimal: 75 mm unter getesteten Bedingungen) | Nicht zutreffend | Windkanaltest |
| Öffnungsverhältnis/Porosität | 30 % (optimal für Windschutz unter getesteten Bedingungen) | 40 %–60 % (Luftdurchlässigkeit) | Referenzierter Windkanaltest |
| Einlagige Staubunterdrückungsrate | 65 %–85 % | 65 %–85 % | Basierend auf der angegebenen Messmethode |
| Doppelschicht-Staubunterdrückungsrate | ≥95 % | ≥95 % | Basierend auf der angegebenen Messmethode |
| Reduzierung der Windgeschwindigkeit | 70–90 % innerhalb der geschützten Zone | 70–90 % innerhalb der geschützten Zone | Unter gemessenen Windverhältnissen |
| Oberflächenbehandlung | Elektrostatische Pulverbeschichtung | UV-beständige und flammhemmende Zusätze | |
| Flammhemmung | Nicht brennbar (Metallsubstrat) | Flammschutzzeit > 4s |
1. Signifikante, nachweisbare Staubunterdrückung.Die durch Windkanaltests und Feldmessungen bestätigte Staubunterdrückungsrate beträgt 65–85 % für einlagige Netze und ≥95 % für doppellagige Netze. Das 14 km lange Windschutzprojekt in Fangchenggang zeigte im Rahmen eines integrierten Staubkontrollsystems eine Reduzierung der TSP-Werte auf 47,02 μg/m³.
2. Wissenschaftlich fundiertes Windschutzprinzip.Reduziert die Windgeschwindigkeit vor Ort innerhalb der geschützten Zone um 70–90 % durch einen dreifach wirkenden Mechanismus: Verringerung der Windgeschwindigkeit, Minimierung von Wirbelströmen und Ableitung der Luftstromenergie.
3. Vielfältige Materialien, flexible Auswahl.Perforierte Metallpaneele bieten eine hohe Festigkeit, Flammhemmung und Alterungsbeständigkeit und eignen sich daher für dauerhafte Installationen. Flexible gewebte Netze sind leicht, schnell zu installieren und kostengünstig, ideal für den temporären Einsatz oder große Lagerplätze.
4. Wetter- und korrosionsbeständig, lange Lebensdauer.Metallplatten verfügen über eine elektrostatische Pulverbeschichtung, die UV-Beständigkeit und Schlagfestigkeit bietet. Das flexible Netz enthält UV- und Anti-Aging-Zusätze und sorgt so für Haltbarkeit im Außenbereich.
5. Flexibles Layout, hohe Anpassungsfähigkeit.Kann in verschiedenen Formen konfiguriert werden (z. B. rechteckig, U-förmig oder L-förmig) und mit Sprüh- und Abdecksystemen kombiniert werden, um eine umfassende, mehrdimensionale Staubunterdrückungslösung zu schaffen, die an Lagerplätze jeder Größe angepasst werden kann.
1.Windschutz und Staubunterdrückung für Kohlelagerplätze im Freien in Kohlebergwerken, Kokereien und Kraftwerken.
2.Staubkontrolle für Massengutfrachthöfe in Häfen und Terminals, wie zum Beispiel das 14 km lange Windschutznetzprojekt im Fangchenggang-Hafen.
3.Staubunterdrückungsbarrieren für Freiluft-Materialplätze in der Stahl-, Baustoff- und Zementindustrie.
4.Staubkontrolle für Kohlelagerplätze an Kohlesammel- und -verteilungsstationen an Eisenbahnen und Autobahnen.
5.Temporäre oder permanente Windschutzanlagen für Baustellen, Fahrbahnen und Autobahnkorridore.
Für Kohlehöfe und Schwerindustriestandorte:Erwägen Sie dauerhaft perforierte Metallpaneele mit 30 % Porosität und Spitzenhöhen von 75 mm für eine optimale Windschutzleistung. Wählen Sie für eine langfristige Korrosionsbeständigkeit ein verzinktes Substrat oder ein Substrat aus einer Al-Mg-Legierung mit elektrostatischer Pulverbeschichtung.
Für Hafenterminals und Küstengebiete:Wählen Sie Platten aus Al-Mg-Legierung oder Edelstahl mit hoher Korrosionsbeständigkeit. Berücksichtigen Sie die Berechnung der Barrierenhöhe und der Windlast gemäß den örtlichen Konstruktionsvorschriften.
Für temporäre Baustellen oder kurzfristige Lagerung:Das flexible HDPE-Gewebe ist leicht, schnell zu installieren und kostengünstig. Stellen Sie sicher, dass UV-Stabilisatoren und Flammschutzmittel enthalten sind, um die Haltbarkeit im Außenbereich zu gewährleisten.
Für Arbeiten mit hoher Staubentwicklung:Kombinieren Sie Windschutzbarrieren mit einem Sprühsystem und einer Materialabdeckung, um eine maximale Unterdrückung zu erreichen, wie im Fangchenggang-Projekt gezeigt.
Sie suchen nach einer effizienten und zuverlässigen Lösung zur Staubbekämpfung auf Freigelände-Lagerplätzen für Schüttgüter? Windschutz- und Staubunterdrückungsnetze, erhältlich in perforierten Metallpaneelen oder hochpolymeren gewebten Netzen, wurden durch umfangreiche Projekte validiert, darunter Windkanaltests und die 14 km lange Installation im Hafen Fangchenggang. Einlagiges Netz erreicht eine Staubunterdrückungsrate von 65–85 %, während doppellagiges Netz über 95 % liegt und die Windgeschwindigkeit innerhalb der geschützten Zone um 70–90 % reduziert.
Metallpaneele eignen sich für dauerhafte Einrichtungen mit hohem Standard, während flexible gewebte Netze den Anforderungen großer temporärer Standorte gerecht werden. Elektrostatische Pulverbeschichtung oder UV-beständige Behandlungen sorgen für Witterungsbeständigkeit und Langlebigkeit. Wenn Sie sich für Windschutz- und Staubschutznetze von SENBO entscheiden, erhalten Sie eine bewährte, flexible Lösung, die eine sichtbare grüne Barriere schafft, Staub effektiv unterdrückt und die Einhaltung von Umweltemissionsstandards gewährleistet.
Basierend auf den genannten Windkanaltests ergab eine Porosität von 30 % unter den getesteten Bedingungen die höchste Windschutzleistung. Der optimale Wert kann jedoch je nach lokaler Windgeschwindigkeit, Barrierenhöhe und Standortlayout variieren. Unser Ingenieurteam kann Sie bei standortspezifischen Berechnungen unterstützen.
Typischerweise sollte die Barrierenhöhe für einen wirksamen Schutz das 1,2- bis 1,5-fache der Haldenhöhe betragen. Wenn die Halde beispielsweise 10 Meter hoch ist, sollte die Barriere 12 bis 15 Meter betragen. Windkanaltests zeigen, dass der effektive Schutzabstand unter idealen Bedingungen bis zum 16-fachen der Barrierenhöhe betragen kann.
Perforierte Metallpaneele sind steif, feuerbeständig und für dauerhafte Installationen in stark windigen oder schweren Industrieumgebungen geeignet. Flexible gewebte Netze sind leicht, schnell zu installieren und kostengünstiger für temporäre oder großflächige Anwendungen. Bei richtiger Konfiguration können beide ähnliche Staubunterdrückungsraten erreichen.
Ja. Für Küstengebiete empfehlen wir Lochbleche aus Al-Mg-Legierung oder Edelstahl mit geeigneter Pulverbeschichtung. Stellen Sie bei flexiblem Netz sicher, dass es UV-Stabilisatoren und Anti-Aging-Zusätze enthält. In Küstenregionen installierte Panels zeigten nach dreijährigem Betrieb keine nennenswerte Korrosion.
Ja, wir bieten technische Beratung zu Barrierenlayout, Strukturdesign und Installation an. Auf Anfrage stellt unser Team Windlastberechnungen, Anschlussdetails und Beratung vor Ort zur Verfügung.
Bitte geben Sie den Standort des Standorts, die vorherrschende Windrichtung, die Haldenabmessungen, die erforderliche Barrierehöhe, die Materialbevorzugung (Metall oder HDPE) und alle spezifischen Anforderungen an die Umwelt- oder Brandschutzklasse an. Unser Team erstellt für Sie ein detailliertes Angebot und Angebot.
