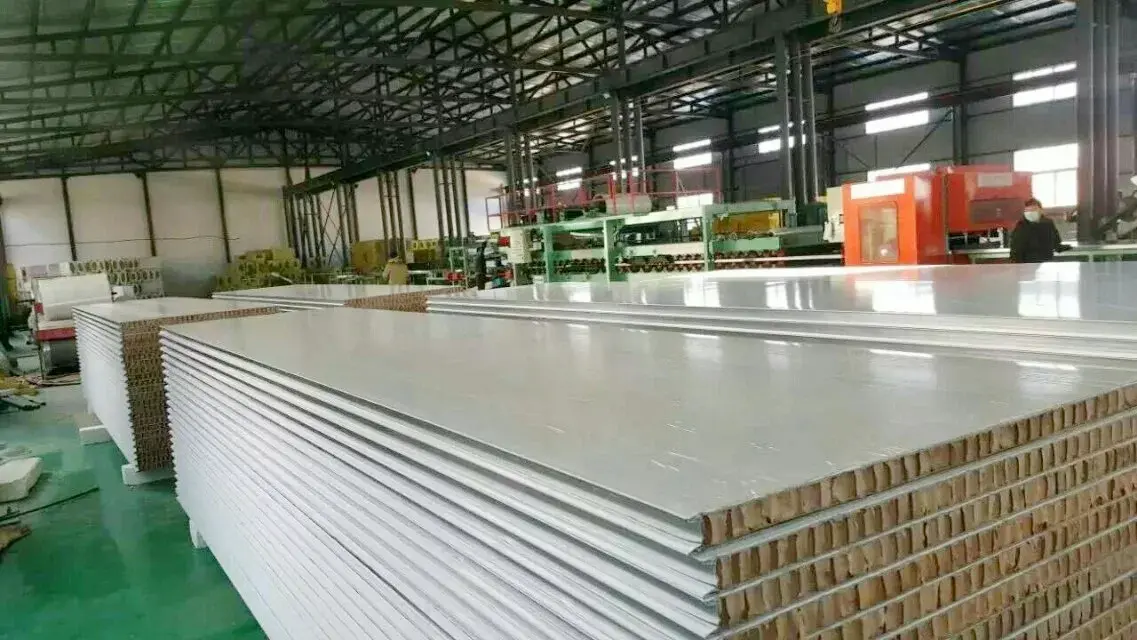

Papierwaben-Reinraumplatten sind leichte Verbundplatten, die für kontrollierte Umgebungsgehäuse entwickelt wurden.SENBO Baumaterialienliefert diese Paneele für Reinraumprojekte, bei denen die Reduzierung der strukturellen Belastung und die Umweltverträglichkeit im Vordergrund stehen.

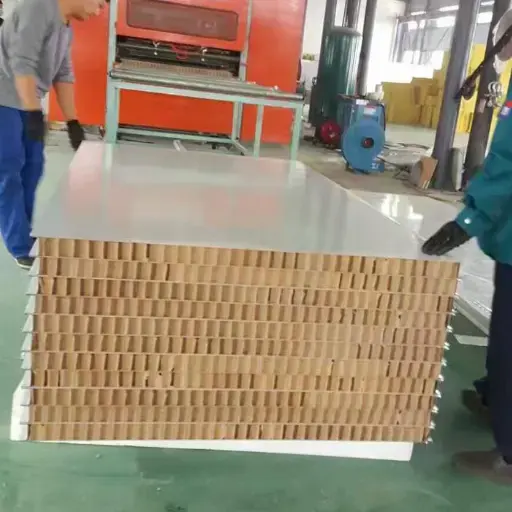

Das Panel verwendet eine Verbundsandwichstruktur. Verkleidungen bestehen aus farbbeschichtetem Stahl, verzinktem Stahl oder Edelstahl mit einer Dicke von 0,3–1,0 mm und können an die Projektanforderungen angepasst werden. Der Kern besteht aus einer flammhemmenden Papierwabe, und die Kanten werden mit kaltgezogenen Profilen versiegelt, bevor die Baugruppe in die endgültige Platte eingeklebt wird.

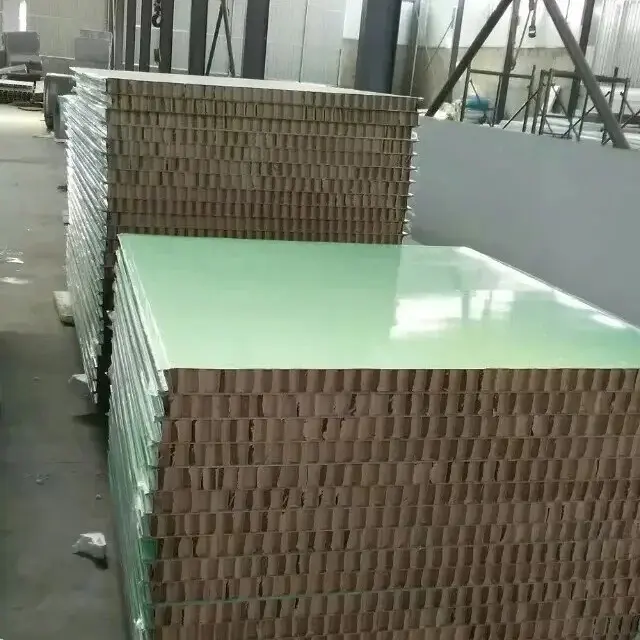

Der Wabenkern wird aus natürlichem Holzzellstoff hergestellt, zu einer gewellten Form verarbeitet und mit wasserbeständigem Klebstoff zu einer sechseckigen Struktur verbunden. Dieses Design bietet strukturelle Unterstützung und sorgt gleichzeitig für ein geringes Gewicht des Panels. Die Kerndichte liegt zwischen 20 und 42 kg/m³ und die Druckfestigkeit liegt zwischen 1,5 und 5,0 MPa.
Die Standardplattenstärken betragen 50 mm, 75 mm und 100 mm, individuelle Anpassungen sind von 35 mm bis 250 mm möglich. Zu den Standardbreiten gehören 950 mm, 980 mm, 1150 mm und 1180 mm. Die Länge der Wandpaneele kann bis zu 9.000 mm betragen, während die Länge der Deckenpaneele auf 4.000 mm begrenzt ist.
Für unterschiedliche Installationsszenarien stehen mehrere Verbindungsmethoden zur Verfügung: Nut und Feder, zentrales Aluminiumprofil, Stecker-Buchse-Verbindung und „Drei-Buchse-Eins-Stecker“-Konfigurationen.
Die flammhemmende Leistung wurde vom National Center for Quality Supervision and Testing of Fire-Resistant Building Materials gemäß GB 8624-1997 getestet und erreichte die Einstufung der Klasse B1 (flammhemmend). Der Sauerstoffindex beträgt mindestens 44,2 % und liegt damit über der Standardanforderung der Klasse B1.
Im Gegensatz zu Polystyrolkernen, die bei Feuereinwirkung schmelzen und tropfen, verkohlt der Papierwabenkern ohne zu verbrennen und erzeugt keine giftigen Substanzen. Eine 100 mm dicke Platte bietet eine Feuerwiderstandsdauer von mindestens 60 Minuten.
Die poröse Wabenstruktur sorgt für eine wirksame Wärmedämmung. Mit einer gemessenen Wärmeleitfähigkeit von nicht mehr als 0,048 W/(m·K) reduziert das Panel die Wärmeübertragung zwischen Innen- und Außenräumen. Diese Leistung ist vergleichbar mit Reinraumplatten aus Steinwolle gleicher Dicke, allerdings wiegt die Platte nur 60–70 % so viel.
Die sechseckige Wabenstruktur bietet gute Druckfestigkeits- und Zugeigenschaften. Die gemessene Druckfestigkeit liegt zwischen 1,5 und 5,0 MPa und übertrifft damit Schaumkunststoffkerne ähnlicher Dichte. Der kaltgezogene Kantenrahmen verbessert die Gesamtsteifigkeit und Biegebelastbarkeit zusätzlich. Diese Eigenschaften unterstützen Anwendungen wie abgehängte Decken in Elektronikfabriken und Trennwände in pharmazeutischen Werkstätten.
Mit einer Kerndichte von 20–42 kg/m³ wiegen Papierwabenplatten etwa 60–70 % weniger als Steinwolleplatten gleicher Dicke. Dies ist besonders nützlich für abgehängte Deckensysteme und Trennwände in Hochhaus-Reinraumanlagen, da es die Belastung der Hauptstruktur reduziert und die Fundamentkosten senken kann.
Der Kern besteht aus natürlichem Holzzellstoff und der Herstellungsprozess ist energieeffizient. Die Paneele enthalten keine giftigen Bestandteile und setzen bei der Nutzung keine schädlichen Emissionen frei. Am Ende ihrer Lebensdauer sind die Platten vollständig recycelbar.
Papierwaben-Reinraumplatten wurden in verschiedenen Reinraumumgebungen verwendet:
Operationssäle im Krankenhaus:Wand- und Deckensysteme sorgen für eine saubere Umgebung mit einer dichten, glatten Oberfläche und dichten Fugen, die dazu beitragen, Bakterienwachstum zu verhindern.
Elektronik- und Chipherstellung:Die leichten Paneele werden für Decken und Trennwände verwendet, wo das reduzierte Gewicht die Überkopfmontage vereinfacht.
Pharmazeutische GMP-Workshops:Die Paneele erfüllen die Anforderungen an Sauberkeit und Isolierung und die Brandschutzklasse B1 unterstützt die Produktionssicherheit.
Lebensmittelverarbeitungsbetriebe:Wände und Trennwände sind leicht zu reinigen, feuchtigkeitsbeständig und frei von Verunreinigungen.
Die folgenden Parameter basieren auf Standardproduktion und relevanten Tests. Anpassung ist möglich.
| Leistungsindikator | Parameter/Spezifikation | Hinweise / Standardbasis |
|---|---|---|
| Verkleidungsmaterial | Farbbeschichteter Stahl / verzinkter Stahl / Edelstahl | Dicke 0,3–1,0 mm, anpassbar |
| Kernmaterial | Flammhemmende Papierwabe | Sechseckige Wabenstruktur |
| Kerndichte | 20–42 kg/m³ | |
| Druckfestigkeit | 1,5–5,0 MPa | |
| Wärmeleitfähigkeit | ≤0,048 W/(m·K) | |
| Verbrennungsleistung | Klasse B1 (schwer entflammbar) | Getestet nach GB 8624-1997; Sauerstoffindex ≥44,2 % |
| Feuerwiderstandsklasse | ≥60 Min. (100 mm Dicke) | |
| Plattenstärke | 50 / 75 / 100 mm (anpassbar: 35–250 mm) | |
| Panelbreite | 950 / 980 / 1150 / 1180 mm | |
| Länge des Wandpaneels | ≤9.000 mm | |
| Verbindungsmethode | Nut- und Federverbindung / zentrales Aluminiumprofil / männlich-weibliche Verbindung |
1. Brandschutzklasse B1 ohne giftigen Rauch.Der Kern erreicht die Einstufung Klasse B1 und verkohlt statt zu verbrennen. Der Sauerstoffindex von mindestens 44,2 % bietet einen deutlichen Sicherheitsabstand zu Polystyrol-Kernmaterialien.
2. Leichtgewichtig mit ausreichender Festigkeit.Die Kerndichte beträgt nur 20–42 kg/m³ und ist damit etwa 60–70 % leichter als Steinwolleplatten. Die Druckfestigkeit von 1,5–5,0 MPa unterstützt Anwendungen an Decken und Trennwänden in Reinräumen.
3. Wärme- und Schalldämmung.Eine Wärmeleitfähigkeit von 0,048 W/(m·K) oder weniger sorgt für Isolationsleistung, während die Wabenstruktur auch zur Schalldämmung beiträgt.
4. Erneuerbare und recycelbare Materialien.Der Zellstoffkern ist erneuerbar und die Platten sind am Ende ihrer Lebensdauer vollständig recycelbar. Bei der Nutzung werden keine schädlichen Emissionen freigesetzt.
5. Effiziente Installation mit modularem Design.Werksseitig vorgefertigte Paneele verfügen über schnelle Verbindungen und Längen von bis zu 9 Metern, wodurch die Anzahl der Nähte vor Ort reduziert wird.
Für Deckenanwendungen:Bestätigen Sie vor der Installation die maximale Plattenlänge (4.000 mm für Deckenplatten) und den Stützrasterabstand. Das geringe Gewicht erleichtert das Heben, es ist jedoch dennoch eine angemessene Unterstützung erforderlich, um ein Durchbiegen zu verhindern.
Für Wandtrennwände:Wählen Sie basierend auf dem Layout die geeignete Verbindungsmethode aus. Zentrale Aluminiumprofile sorgen für einen sauberen Abschluss, während Nut-Feder-Verbindungen eine schnellere Montage ermöglichen.
Für Bereiche mit hoher Luftfeuchtigkeit:Obwohl der Kern mit wasserbeständigem Kleber behandelt ist, sollte eine längere Einwirkung von stehendem Wasser vermieden werden. Bei der Montage alle Fugen und Kanten ordnungsgemäß abdichten.
Bei Transport und Lagerung:Lagern Sie die Platten flach an einem trockenen Ort und schützen Sie die Verkleidungen vor Kratzern. Die PVC-Schutzfolie sollte bis zur Endreinigung an Ort und Stelle bleiben.
1.Operationssäle in Krankenhäusern, Intensivstationen und Sterilversorgungsräume.
2.Elektronische Chipfabriken und Halbleiter-Reinräume.
3.Pharmazeutische GMP-Werkstätten und biologische Labore.
4.Lebensmittelverarbeitende Werkstätten und Zentralküchen.
5.Lagerhallen und Kühllager, die eine Wärmedämmung erfordern.
Papierwaben sind deutlich leichter (20–42 kg/m³ gegenüber 100–120 kg/m³) und bieten gleichzeitig eine vergleichbare Wärmedämmung. Steinwolle ist nicht brennbar der Klasse A, während Papierwaben flammhemmend der Klasse B1 sind. Die Wahl hängt oft von den Anforderungen an die Brandschutzklasse und Überlegungen zur strukturellen Belastung ab.
Der Kern ist mit wasserbeständigem Kleber verklebt, der einen gewissen Schutz vor Feuchtigkeit bietet. Die Paneele sind jedoch für den Innenbereich in Reinräumen konzipiert. Eine längere Einwirkung von stehendem Wasser oder anhaltend hoher Luftfeuchtigkeit sollte vermieden werden und alle Verbindungen sollten ordnungsgemäß abgedichtet werden.
Diese Paneele sind hauptsächlich für Innenanwendungen konzipiert. Für den Außenbereich müssten das Deckmaterial und der Kern speziell ausgewählt und auf Witterungsbeständigkeit im Außenbereich getestet werden. Für Außenanwendungen wird empfohlen, den Hersteller zu konsultieren.
Deckenplatten werden von einem Rastersystem getragen, wobei die Plattenlänge zur Kontrolle der Durchbiegung auf 4.000 mm begrenzt ist. Der konkrete Stützabstand hängt von der Plattenstärke und der zu erwartenden Belastung ab. Bezüglich Rasterabstände und Anschlussdetails sind die Empfehlungen des Herstellers zu beachten.
Prüfberichte des National Center for Quality Supervision and Testing of Fire-Resistant Building Materials sind auf Anfrage erhältlich. Die Berichte dokumentieren die Einstufung der Klasse B1 nach GB 8624-1997 und den Sauerstoffindex von mindestens 44,2 %.
Tianjin SENBO Building Materials Technology Co., Ltd. ist ein Hersteller von Papierwaben-Reinigungsplatten, handgefertigten schallabsorbierenden Reinraumplatten, Magnesiumoxysulfat-Reinigungsplatten und anderen Metallhüllenprodukten. Unsere Produktionsbasis befindet sich in der Jinghai Economic Development Zone, Tianjin, China, und ist mit automatisierten Produktionslinien und einem vierstufigen Qualitätsprüfungsprozess ausgestattet. Weitere Informationen zu unserem Werk, Zertifizierungen, Testmöglichkeiten und Projektreferenzen finden Sie auf unserer SeiteÜber unsSeite bzwKontaktieren Sie unser Engineering-Team.
