Handgefertigte Reinraumplatten, auch handgefertigte Verbundplatten genannt, sind Gehäusematerialien, die durch manuelle Montage des Innenrahmens und nicht durch kontinuierliche Verarbeitung am Fließband hergestellt werden.SENBO Baumaterialienliefert diese Platten für Reinraumprojekte, die eine hohe Maßgenauigkeit, Oberflächenebenheit und eine dichte Fugenabdichtung erfordern.

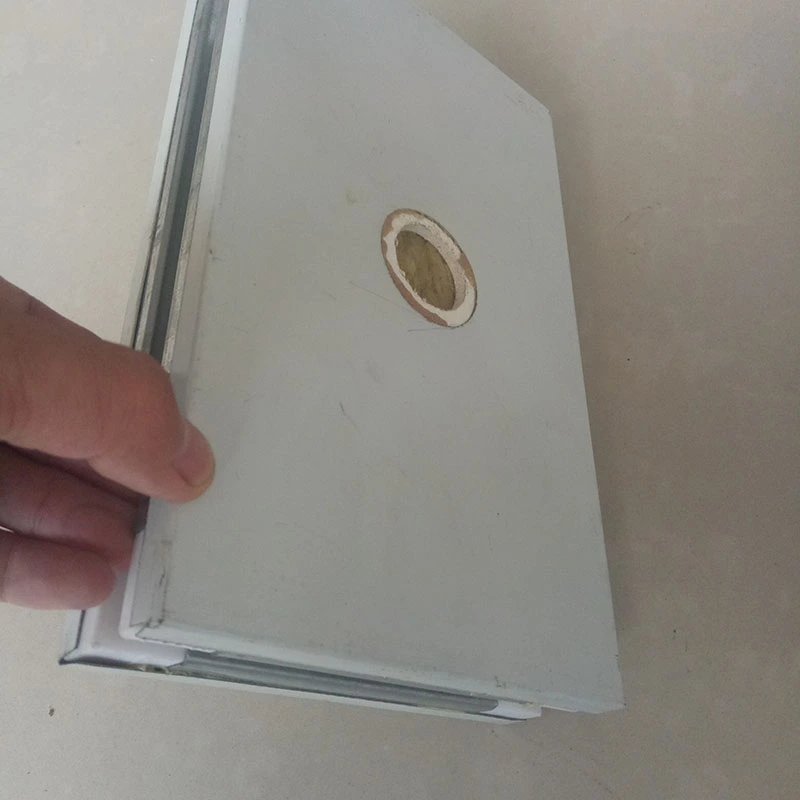

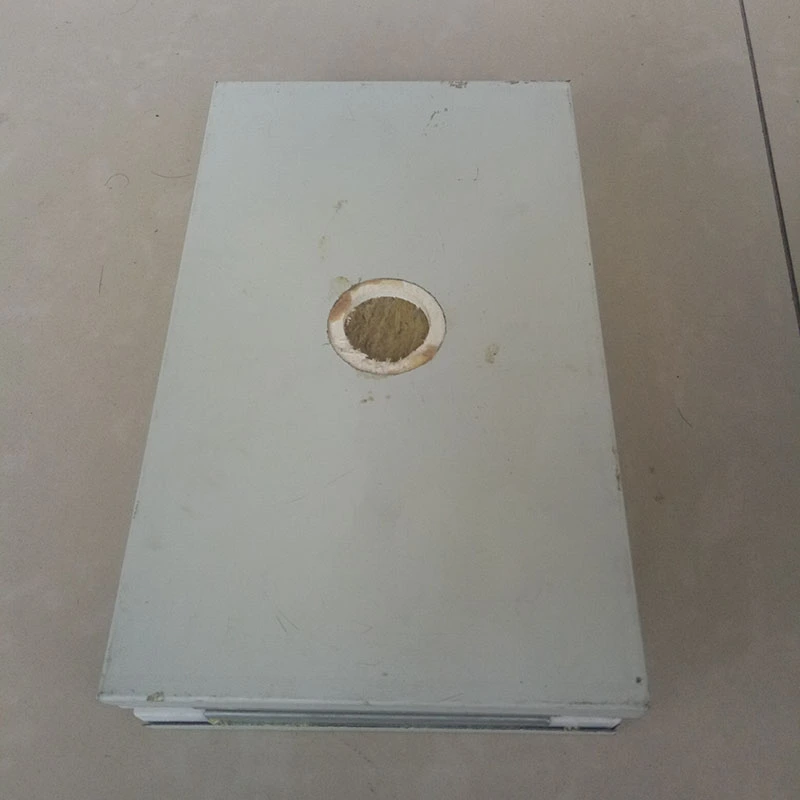

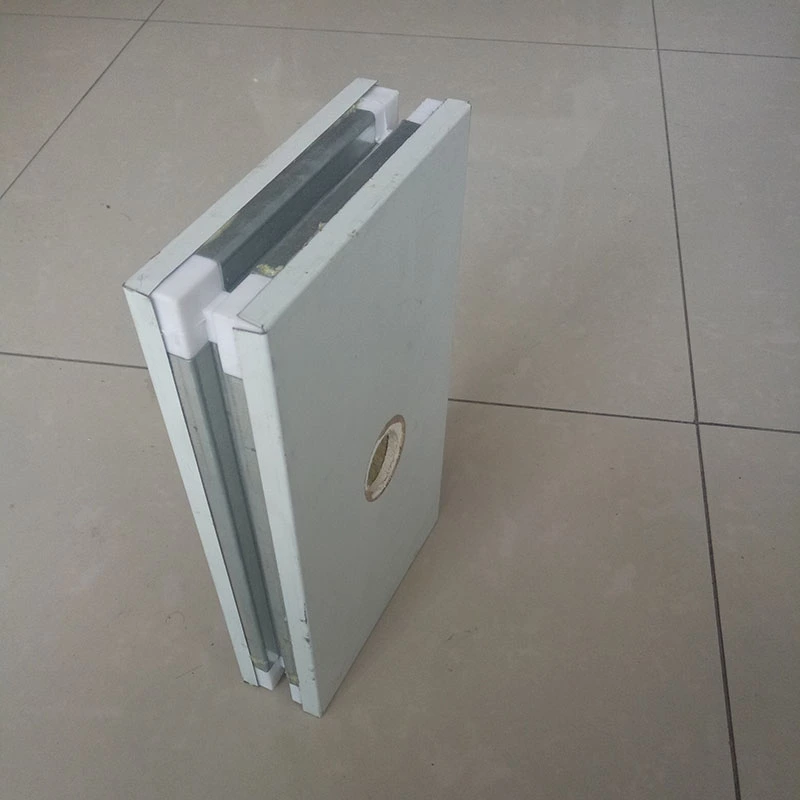

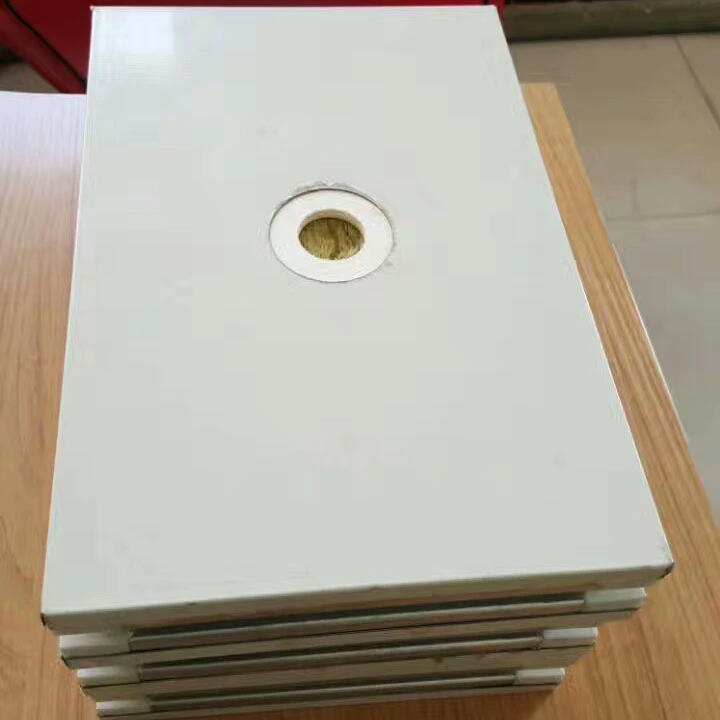

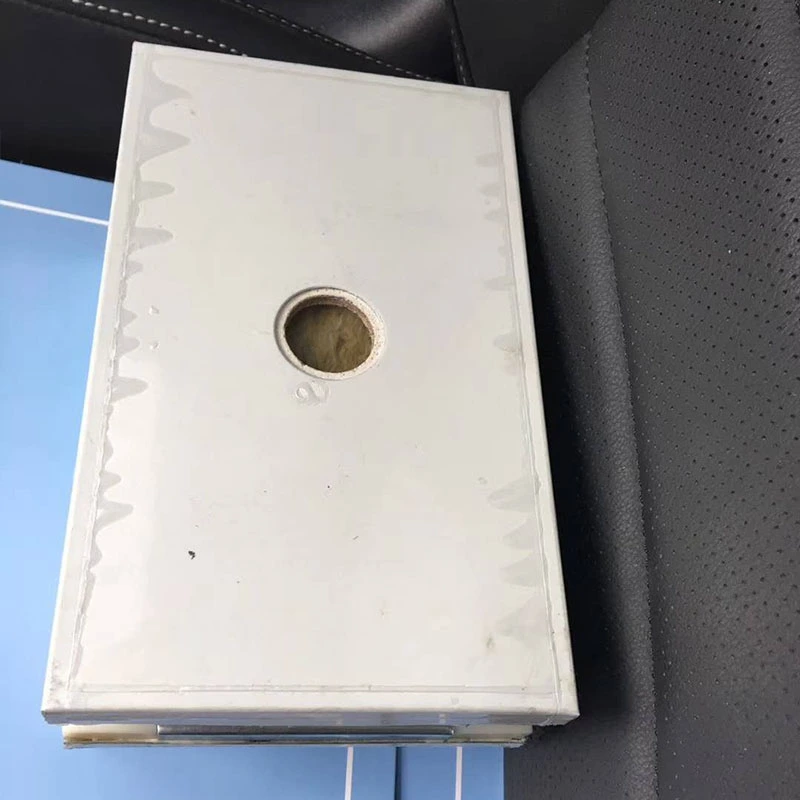

Die Paneele bestehen aus einer zusammengesetzten Sandwichstruktur mit reinraumtauglichen, farbbeschichteten Stahldeckschichten auf beiden Seiten (0,4–0,8 mm dick, auf Anfrage auch aus Edelstahl) und einem funktionalen Kernmaterial. Der Umfang ist mit einem Rahmen aus verzinktem Stahlband abgedichtet. Der Hauptunterschied zu maschinell hergestellten Paneelen ist der manuelle Montageprozess, der eine genauere Kontrolle über die Rahmenausrichtung und den Verbindungssitz ermöglicht. Dadurch eignen sich die Paneele besonders für Umgebungen mit strengen Anforderungen an Luftdichtheit und Ästhetik.
Es stehen mehrere Kernoptionen zur Verfügung, die jeweils für unterschiedliche Brandschutz-, Festigkeits- und Budgetanforderungen ausgewählt werden.
Steinwolle/Glas-Magnesium (MGO)-Steinwolle-Verbundkern:Verwendet hydrophobe Steinwolle (Dichte 100–140 kg/m³, Wärmeleitfähigkeit ≤0,043 W/(m·K), Hydrophobie ≥98 %), ein- oder beidseitig mit glasmagnesiumverstärkten Platten laminiert. Die doppelseitige MGO-Konfiguration bietet die höchste Feuerbeständigkeit.
Magnesiumoxysulfat (MOS)-Kern:Verfügt über eine Brandschutzklasse A1, eine Wasseraufnahme von ≤ 0,8 % und eine Hochtemperaturbeständigkeit von über 1200 °C. Es kombiniert Feuerbeständigkeit und Feuchtigkeitsbeständigkeit mit einem leichten Profil.
Silica-Rock-Kern (modifizierte Steinwolle):Die Dichte beträgt ca. 80 kg/m³, die Verbrennungsklasse A und die Feuerwiderstandstemperatur über 1000 °C.
Wabenkern aus Papier oder Aluminium:Leicht und hochfest, geeignet für Anwendungen mit Eigengewichtsbeschränkungen oder anspruchsvollen Anforderungen an die Ebenheit der Oberfläche.
Zu den Optionen für die Plattenstärke gehören 50 mm, 75 mm und 100 mm, wobei individuelle Anpassungen von 30 mm bis 200 mm möglich sind. Die Standardbreiten betragen 980 mm und 1180 mm, Sonderbreiten können auf Anfrage hergestellt werden. Die Länge der Wandpaneele beträgt bis zu 6000 mm, während die Länge der Deckenpaneele auf 3000 mm begrenzt ist.

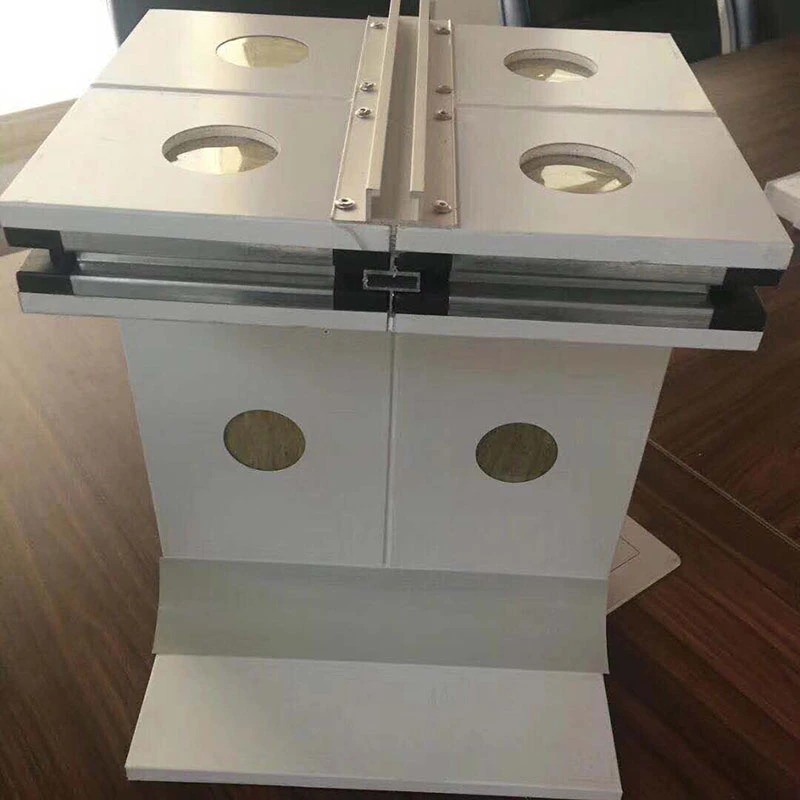

Zu den Verbindungsmethoden gehören H-Profil, Nut-Feder-Verbindung, Verriegelung und „Drei-Buchse-Eins-Stecker“-Verbindungskonfigurationen. Die Wahl hängt von der Installationsreihenfolge, den Dichtungsanforderungen und davon ab, ob eine zukünftige Demontage zu erwarten ist.
Das Produkt entspricht GB/T 23932-2009 (metallbeschichtete Wärmedämm-Sandwichpaneele für Gebäude) und JC/T 2761-2023 (technische Anforderungen an die Reinigungsleistung von Dekorplatten mit Reinigungsfunktionen).
Der Brandschutz ist ein zentraler Aspekt in der Reinraumtechnik. Abhängig vom Kernmaterial kann die Verbrennungsleistungsklasse A oder A1 erreichen. Die Feuerwiderstandsgrenzen variieren je nach Konfiguration: 50-mm-Platten mit einer einzelnen MGO-Schicht und Steinwolle erreichen eine Feuerwiderstandsdauer von mindestens 1 Stunde; 50-mm-Platten mit doppelter MGO-Schicht erreichen mindestens 2 Stunden; und 100-mm-Platten mit doppelter MGO-Schicht erreichen mindestens 4 Stunden. Magnesiumoxysulfat-Platten halten hohen Temperaturen von über 1200 °C stand, ohne giftigen Rauch zu entwickeln.
Für das Yantai New Era Health Industry New Park-Projekt (Gesamtinvestition 2 Milliarden RMB, Fläche 278.300 m²) wurden handgefertigte Doppel-MGO-Steinwollplatten für die Produktionswerkstatt für Gesundheitsergänzungsmittel, die Werkstatt für die tägliche chemische Produktion und das Forschungs- und Entwicklungs-/Testzentrum ausgewählt. Die gesamte Einsatzfläche betrug ca. 26.000 m². Bei dem Projekt wurden 0,8 mm dicke, bogenförmige Rahmen aus verzinktem Stahl und spezielle Ecksysteme verwendet. Projektdokumentation und Fotos sind auf Anfrage erhältlich.
Die Verbundverstärkungsschicht aus MGO und der umlaufende Rahmen aus verzinktem Stahl verleihen diesen Paneelen eine höhere Biegebelastbarkeit und Schlagfestigkeit als maschinell hergestellte Paneele. Die Prüfung ergab eine Biegekapazität von mindestens 0,5 kN/m² für Wandpaneele und 1,2 kN/m² für Deckenpaneele, gemessen bei einer Durchbiegung von L₀/250.
Die Oberflächenebenheit wird bei 0,5 mm oder besser gehalten, was den strengen Oberflächenanforderungen der Reinraumtechnik entspricht und dazu beiträgt, dass die Paneele während des Langzeitgebrauchs flach bleiben.
Die dichte Metallbeschichtung und der hydrophobe Kern aus Steinwolle (Wasserabweisung ≥98 %) halten die Platten in Reinraumumgebungen mit hoher Luftfeuchtigkeit frei von Feuchtigkeitsaufnahme und Schimmelbildung. Der Magnesiumoxysulfatkern hat eine Wasserabsorptionsrate von 0,8 % oder weniger und zeigt nach acht Stunden Eintauchen in Wasser keine Verformung. Die MGO-Verbundschicht sorgt für zusätzliche Feuchtigkeitsbeständigkeit und verfügt über natürliche antimikrobielle Eigenschaften.
Die Wärmeleitfähigkeit des Steinwollekerns liegt je nach Kerntyp zwischen 0,035 und 0,043 W/(m·K). Die hydrophobe Behandlung trägt dazu bei, eine stabile Isolationsleistung bei konstanten Temperatur- und Feuchtigkeitsbedingungen aufrechtzuerhalten und so den HVAC-Energieverbrauch zu reduzieren.
Durch die handmontierte Struktur können einzelne Paneele ohne Beschädigung entfernt und wieder installiert werden. Dies ist nützlich, wenn Geräte verlagert, Prozesse angepasst werden müssen oder eine räumliche Neukonfiguration nach dem ersten Bau erforderlich ist. Die Paneele können auch mit gebogenen Ecken, eingebetteten Leitungen, vorgeschnittenen Öffnungen und integrierten Fenstern individuell gestaltet werden, was die Nachbearbeitung vor Ort reduziert und dazu beiträgt, das Gesamterscheinungsbild des Reinraumsystems zu erhalten.
Die folgenden Parameter basieren auf Standardproduktion und relevanten Prüfnormen. Testberichte sind auf Anfrage erhältlich.
| Leistungsindikator | Parameter/Spezifikation | Hinweise / Standardbasis |
|---|---|---|
| Plattenmaterial | Farbbeschichteter Stahl in Reinraumqualität / Edelstahl / verzinkter Stahl | Dicke: 0,3–0,8 mm; doppelseitige Anpassung |
| Kernmaterialtyp | Steinwolle, Einzel-/Doppel-MGO-Steinwolle, MOS, Quarzgestein, Wabenstruktur | Ausgewählt nach Brand- und Festigkeitsanforderungen |
| Kerndichte (Steinwolle) | 80–140 kg/m³ | Hydrophobie: ≥98 % |
| Wärmeleitfähigkeit | 0,035–0,043 W/(m·K) | Hängt vom Kerntyp ab |
| Plattenstärke | 50 / 75 / 100 mm (anpassbar: 30–200 mm) | |
| Panelbreite | 980 mm, 1180 mm (Standard) | Nicht standardmäßige Größen verfügbar |
| Länge des Wandpaneels | ≤6000 mm | |
| Länge der Deckenplatte | ≤3000 mm | |
| Verbrennungsleistung | Klasse A / A1 (nicht brennbar) | Getestet gemäß GB 8624-2012 |
| Feuerwiderstandsgrenze | Einzel-MGO 50 mm: ≥1 h; Doppel-MGO 50 mm: ≥2 h; Doppel-MGO 100 mm: ≥4 h | Basierend auf Standard-Brandtests |
| Biegefähigkeit von Wandpaneelen | ≥0,5 kN/m² | Bei Durchbiegung L₀/250 |
| Biegekapazität der Deckenplatte | ≥1,2 kN/m² | Bei Durchbiegung L₀/250 |
| Wasseraufnahme (MOS-Kern) | ≤0,8 % | Keine Verformung nach 8 Stunden Eintauchen |
| Executive-Standards | GB/T 23932-2009, GB 8624-2012, JC/T 2761-2023 | Konformitätsdokumentation verfügbar |
Für pharmazeutische GMP-Werkstätten und Impfstoffproduktionslinien:Doppel-MGO-Steinwolleplatten mit einer Dicke von 100 mm werden häufig für Brandzonen spezifiziert, in denen eine 4-Stunden-Einstufung erforderlich ist. Bestätigen Sie, dass das Kernmaterial und die Verkleidung die Anforderungen des Projekts an Reinigungsfähigkeit und Desinfektionskompatibilität erfüllen.
Für Elektronik- und Halbleiter-Reinräume:Leichte Kerne wie Aluminiumwaben können in Betracht gezogen werden, wenn das Eigengewicht eine Rolle spielt. Stellen Sie sicher, dass die Ebenheit der Platte den Anforderungen für die Gleichmäßigkeit des laminaren Luftstroms entspricht.
Für Lebensmittelverarbeitungsbereiche mit hoher Luftfeuchtigkeit:MOS-Kerne bieten eine geringe Wasseraufnahme und natürliche antimikrobielle Eigenschaften. In Bereichen mit häufigem Abwaschen mit Edelstahlverkleidungen kombinieren.
Für Räume, die möglicherweise neu konfiguriert werden:Wählen Sie eine Verbindungsmethode, die die Demontierbarkeit unterstützt, z. B. H-Profil oder ineinandergreifende Verbindungen. Dies reduziert zukünftige Renovierungskosten und minimiert Ausfallzeiten bei Layoutänderungen.
1.Hochbrandsichere Reinraumgehäuse für biopharmazeutische GMP-Werkstätten, Impfstoffproduktionslinien und biologische Labore.
2.Operationssäle von Krankenhäusern, Intensivstationen und pharmazeutische Forschungs- und Entwicklungslabore.
3.Reinräume für Elektronik und Halbleiter, Chipfertigungsanlagen und Präzisionsinstrumentenwerkstätten.
4.Gehäuse für Reinräume in der Lebensmittelverarbeitung, Molkereien und Zentralküchen.
5.Reinräume für die Produktion neuer Energie-Lithiumbatterien und die Herstellung von Photovoltaikmodulen.
Handgefertigte Platten bieten eine genauere Kontrolle über die Ausrichtung des inneren Rahmens und den Sitz der Verbindungen, was zu einer besseren Ebenheit der Oberfläche und einer höheren Gesamtsteifigkeit führt. Sie werden häufig für hochwertige Reinräume eingesetzt, in denen Luftdichtheit und Tragfähigkeit von entscheidender Bedeutung sind. Maschinengefertigte Platten sind wirtschaftlicher und können für Standardanwendungen ausreichend sein.
Für eine Feuerwiderstandsdauer von 4 Stunden ist eine 100 mm dicke Platte mit doppelseitigen Magnesiumoxidplatten und einem Kern aus Steinwolle die empfohlene Konfiguration. Dies wurde bis zum 4-Stunden-Limit getestet. Bestätigen Sie mit dem Brandschutzingenieur des Projekts, dass die angegebene Baugruppe den örtlichen Vorschriften entspricht.
Ja. Durch die zerlegbare Konstruktion können einzelne Paneele ohne Beschädigung entfernt und wieder installiert werden. Dies ist besonders nützlich in Reinräumen, in denen sich die Geräteanordnung ändert oder in denen eine zukünftige Erweiterung geplant ist. Die Wahl der Verbindungsmethode beeinflusst die einfache Demontage.
Beide Kerne sind feuchtigkeitsbeständig. MOS-Kerne haben eine Wasserabsorptionsrate von 0,8 % oder weniger und verformen sich nach längerem Eintauchen nicht. Kerne aus Steinwolle sind auf eine hydrophobe Behandlung angewiesen, um eine Wasserabweisungsrate von mindestens 98 % zu erreichen. Für extrem feuchte Umgebungen ist MOS möglicherweise die bessere Wahl; Bei den meisten Reinraumanwendungen funktioniert jeder Kern gut, wenn er ordnungsgemäß abgedichtet ist.
Die kundenspezifische Anpassung umfasst nicht standardmäßige Dicken (30–200 mm), Sonderbreiten, gebogene Ecken, eingebettete Leitungen, vorgeschnittene Öffnungen und integrierte Fenster. Diese Optionen tragen dazu bei, die Nachbearbeitung vor Ort zu reduzieren und die visuelle Konsistenz des Reinraums aufrechtzuerhalten. Für Sonderanfertigungen gelten Mindestbestellmengen und verlängerte Lieferzeiten.
Tianjin SENBO Building Materials Technology Co., Ltd. ist ein Hersteller von handgefertigten Reinraumplatten, Reinraumplatten aus Steinwolle, Reinraum-Aluminiumzubehör, Reinraumtüren und anderen Metallhüllenprodukten. Unsere Produktionsbasis befindet sich in der Jinghai Economic Development Zone, Tianjin, China, und ist mit automatisierten Produktionslinien und einem vierstufigen Qualitätsprüfungsprozess ausgestattet. Weitere Informationen zu unserem Werk, Zertifizierungen, Testmöglichkeiten und Projektreferenzen finden Sie auf unserer SeiteÜber unsSeite bzwKontaktieren Sie unser Engineering-Team.
