Modulare Reinraumwandpaneele

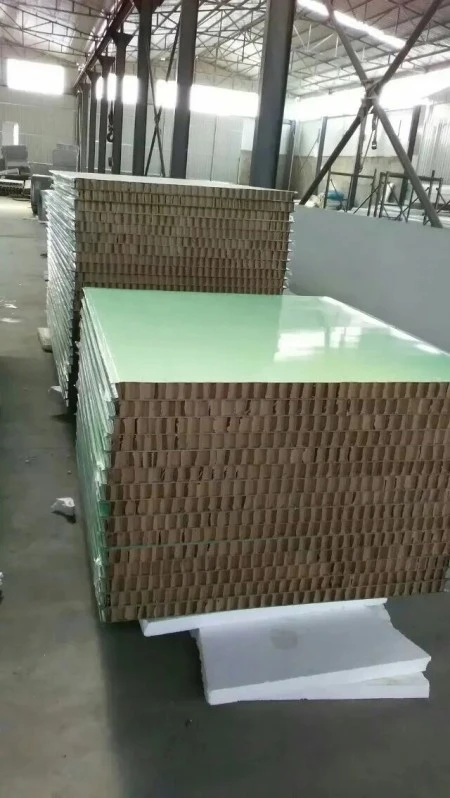

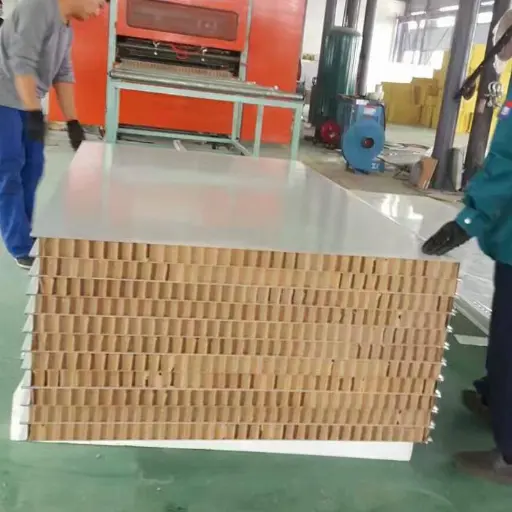

Modulare Reinraumwandpaneele – auch Reinraumpaneele oder farbbeschichtete Reinraumstahlpaneele genannt – dienen als Kerngehäusematerial für die Reinraumtechnik. Das Produkt nutzt eine Sandwich-Verbundstruktur: Farbbeschichtete Stahlbleche in Reinraumqualität (0,4–0,8 mm dick) bilden die äußeren Schichten, während in der Mitte ein funktionelles Kernmaterial sitzt, alles über eine automatisierte Produktionslinie verbunden. Die Stahlverkleidung ist glatt und flach (Ebenheit ≤ 0,5 mm) und erfüllt die Reinraumanforderungen für einen Lichtreflexionskoeffizienten der Oberfläche von 0,6–0,8. Edelstahlverkleidungen können individuell an Umgebungen angepasst werden, die höchste Korrosionsbeständigkeit und Sauberkeit erfordern. Zur Erfüllung spezifischer Anforderungen an die Reinraumklassifizierung steht eine breite Palette an Kernmaterialien zur Verfügung:

Produktspezifikationen sind flexibel und anpassbar:

Das Produkt entspricht der nationalen Norm GB/T 23932-2009 (Isolierende Sandwichplatten mit Metallbeschichtung für Bauanwendungen) und der Industrienorm JC/T 2761-2023 (Technische Anforderungen an die Reinigungsleistung von Dekorplatten für Reinraumanwendungen), die im Juli 2024 in Kraft trat.

Projektvalidierung in der Praxis

1. Brandverhalten – Klasse A, nicht brennbar; Feuerwiderstandsklasse bis zu 4 Stunden

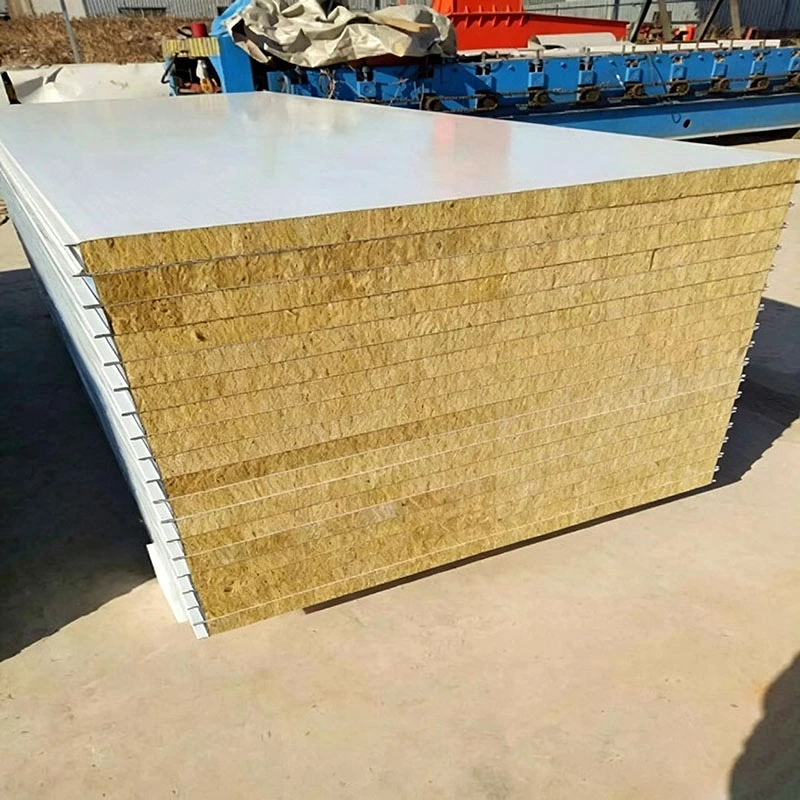

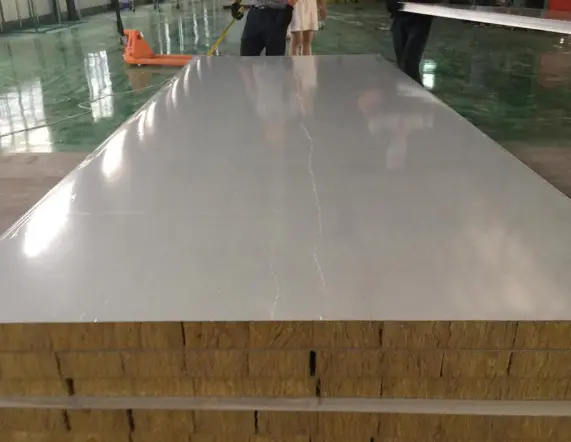

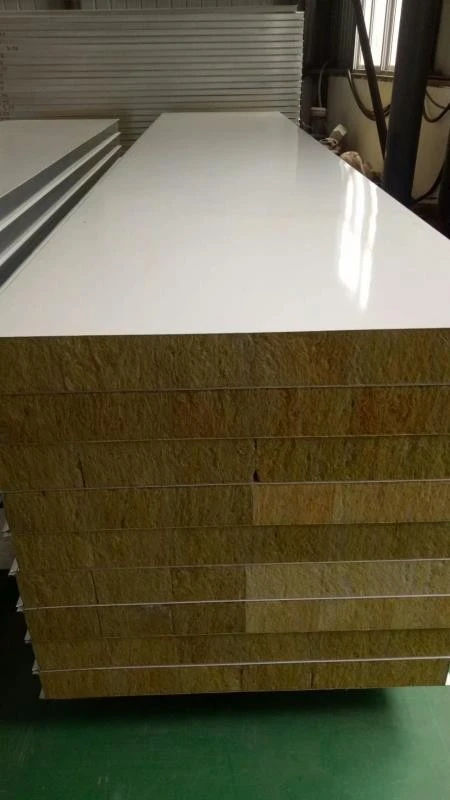

Der Brandschutz ist ein vorrangiger Aspekt in der Reinraumtechnik. Die Reinraumplatte aus Steinwolle wurde von professionellen Brandschutzbehörden gemäß der Norm GB 8624-2012 getestet und erreicht die Brandschutzklasse A (nicht brennbar). Es weist eine hervorragende Feuerbeständigkeit auf: Eine 50 mm dicke Platte aus reiner Steinwolle hält dem Feuer ≥1 Stunde lang stand; eine 100 mm dicke Platte aus reiner Steinwolle hält einem Feuer ≥2 Stunden stand; und eine 100 mm dicke Doppelplatte aus Glas-Magnesium/Steinwolle erreicht eine Feuerwiderstandsdauer von bis zu 4 Stunden. Das Produkt brennt nicht, gibt keinen giftigen Rauch ab und erzeugt keine geschmolzenen Tröpfchen, wenn es Feuer ausgesetzt wird. Dadurch wird wertvolle Zeit für die Evakuierung des Personals in Reinraumeinrichtungen eingespart.

2. Antibakteriell und korrosionsbeständig – Gewährleistung hoher Hygiene- und Sauberkeitsstandards

Die farbbeschichtete Stahlverkleidung der modularen Reinraumwandpaneele ist dicht und glatt; Es zieht weder Staub noch Mikroorganismen an und beseitigt so grundsätzlich den Nährboden für Bakterien. Die Ebenheit der Plattenoberfläche beträgt ≤0,5 mm und die engen Verbindungen zwischen den Platten hinterlassen keine hygienischen Totzonen. Die Metallbeschichtung bietet eine hervorragende Korrosionsbeständigkeit und widersteht häufigem Abwischen mit Desinfektionsmitteln und Reinigungsvorgängen, die in der Pharma- und Lebensmittelindustrie üblich sind. Diese Eigenschaft wurde in realen Projekten bestätigt: Der Manager des Qiulin Lidaosi-Lebensmittelprojekts berichtete, dass die Werkstatt nach der Umstellung auf SENBO Modular Cleanroom Wall Panels die Bakterientests beim ersten Versuch bestanden habe und der Reinigungsmittelverbrauch halbiert wurde.

3. Feuchtigkeits- und Wasserbeständigkeit – stabil und verformungsfrei in Umgebungen mit hoher Luftfeuchtigkeit

Die Metallverkleidung der modularen Reinraumwandpaneele ist dicht und glatt und bietet eine hervorragende Feuchtigkeits- und Wasserbeständigkeit. Der hydrophobe Kern aus Steinwolle weist einen Hydrophobiegrad von ≥98 % auf und stellt so sicher, dass er in den Umgebungen mit hoher Luftfeuchtigkeit in Reinräumen frei von Feuchtigkeitsaufnahme, Schimmelbildung und Verformung bleibt. Eine Verbundschicht aus Magnesiumoxid (MGO) verbessert die Feuchtigkeitsbeständigkeit weiter, blockiert effektiv das Eindringen von Feuchtigkeit und schafft eine doppelte Feuchtigkeitsbarriere.

4. Wärmedämmung und Energieeffizienz – Wärmeleitfähigkeit ≤0,043 W/(m·K)

Der Kern aus Steinwolle hat eine Wärmeleitfähigkeit von ≤0,043 W/(m·K) und bietet damit eine hervorragende Wärmedämmleistung. Ein Hydrophobiegrad von ≥98 % sorgt für eine stabile, langanhaltende Isolationsleistung in Reinraumumgebungen mit konstanter Temperatur und konstanter Luftfeuchtigkeit, reduziert effektiv den Wärmeverlust durch die Gebäudehülle und senkt den Energieverbrauch für HVAC-Systeme.

5. Festigkeit und Installation – Hohe Biegebelastbarkeit und schnelle vorgefertigte Installation

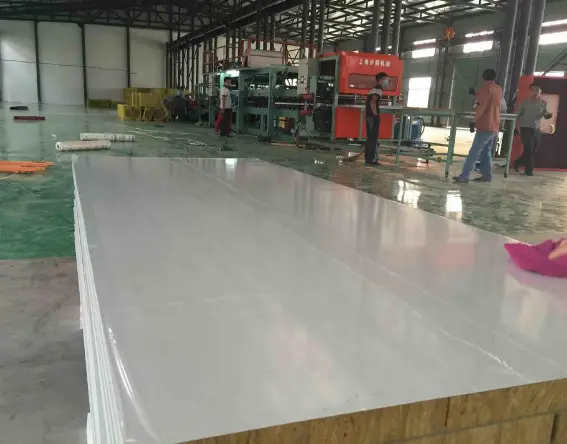

Die Verbundsandwichstruktur verleiht den Platten hervorragende mechanische Eigenschaften; Die Wandpaneele verfügen über eine Biegebelastbarkeit von ≥0,5kN/m² (bei einer Durchbiegung von L₀/250). Das Produkt nutzt eine vorgefertigte Montagemethode – werkseitig hergestellt und vor Ort zusammengebaut –, wodurch das Schneiden oder Schweißen vor Ort entfällt und ein schadstofffreier Trockenbau möglich ist. SENBO Clean Technology setzt eine automatisierte Heißpress-Produktionslinie ein, die die Produktionskapazität von 1.000 m²/Tag auf 2.000 m²/Tag erhöht und ein einstufiges Formen ermöglicht.

Übersicht über die wichtigsten Spezifikationen

Hauptvorteile

Brandschutz der Klasse A: Nicht brennbar, Klasse A; Die 100-mm-Doppelglas-Magnesium-Steinwolle-Reinraumplatte bietet eine Feuerwiderstandsgrenze von bis zu 4 Stunden und gibt bei Feuereinwirkung keine giftigen Dämpfe ab.

Antibakteriell und korrosionsbeständig: Verfügt über eine dichte, glatte Oberfläche und enge, nahtlose Verbindungen ohne tote Ecken; widersteht häufigem Wischen desinfizierend und erfüllt GMP- und medizinische Reinraumstandards.

Feuchtigkeits- und Wasserbeständigkeit; Lange Haltbarkeit: Verfügt über einen Hydrophobiegrad von ≥98 %; bleibt in Umgebungen mit hoher Luftfeuchtigkeit unempfindlich gegen Feuchtigkeit, Verformung oder Schimmelbildung und gewährleistet so eine lange Lebensdauer.

Wärmedämmung und Energieeffizienz; Umweltfreundlich: Wärmeleitfähigkeit ≤0,043 W/(m·K), wodurch der Energieverbrauch effektiv gesenkt wird; 100 % recycelbar, im Einklang mit den Prinzipien des umweltfreundlichen Bauens.

Fertigbau; Effizient und praktisch: Werksseitig vorgefertigt und durch einstufiges Heißpressen geformt; ermöglicht eine schnelle Montage vor Ort und verkürzt die Bauzeit erheblich.

Anwendbare Szenarien

1. Biopharmazeutische GMP-Werkstätten, Impfstoffproduktionslinien und biologische Laborumschließungssysteme.

2. Reinräume für elektronische Halbleiter, Reinraumanlagen für die Chipherstellung und Präzisionsmontagewerkstätten.

3. Reinräume für die Lebensmittelverarbeitung, Molkereiproduktionsanlagen und zentrale Küchenbereiche.

4. Operationssäle von Krankenhäusern, Intensivstationen und pharmazeutische Forschungs- und Entwicklungslabore.

5. Reinräume für die Produktion neuer Energie-Lithiumbatterien und die Herstellung von Photovoltaikmodulen.

Warum Reinraumpaneele wählen?

Suchen Sie eine sichere, zuverlässige und effiziente Gehäuselösung für ein Reinraumprojekt? Reinraumpaneele vereinen mehrere Funktionen – darunter antibakterielle und korrosionsbeständige Eigenschaften, Feuerbeständigkeit der Klasse A, Feuchtigkeits- und Wasserbeständigkeit, Wärmedämmung, Energieeffizienz und Geräuschreduzierung. Sie haben sich in zahlreichen Projekten mit hohem Standard bewährt, beispielsweise in pharmazeutischen GMP-Werkstätten, Operationssälen in Krankenhäusern und elektronischen Reinräumen. Als professionelle Produkte, die dem nationalen Standard GB/T 23932-2009 und dem Industriestandard JC/T 2761-2023 entsprechen, bilden diese Panels – unterstützt durch verifizierte Testdaten und unter Verwendung einer vorgefertigten, modularen Konstruktion – eine sichtbare Verteidigungslinie für Sicherheit und Hygiene in Reinraumumgebungen.

Häufig gestellte Fragen

1. Welche Anschlussart sollte ich für einen GMP-Reinraum wählen?

Für GMP-Bereiche werden oft Nut-Feder-Verbindungen bevorzugt, da sie eine dichtere Abdichtung und eine glattere Oberfläche bieten. H-Profil-Verbindungen lassen sich leichter demontieren und können in Bereichen verwendet werden, in denen eine zukünftige Neukonfiguration zu erwarten ist. Die Wahl hängt von den Dichtungsanforderungen und Wartungsplänen ab.

2. Können diese Paneele für Deckenanwendungen verwendet werden?

Ja. Die empfohlene maximale Länge des Deckenpaneels beträgt 3000 mm, um die Durchbiegung zu kontrollieren. Die Biegefähigkeit der Paneele trägt den Standardlasten der Reinraumdecke stand, für die Aufhängung von Geräten oder schwere Lasten kann jedoch eine zusätzliche Unterstützung erforderlich sein.

3. Welche Oberflächenbeschaffenheit eignet sich für eine häufige VHP-Sterilisation?

Farbbeschichteter Stahl mit PVDF- oder HDP-Beschichtung ist im Allgemeinen mit verdampftem Wasserstoffperoxid kompatibel. Auch Edelstahlverkleidungen sind geeignet. Vergewissern Sie sich beim Beschichtungshersteller, dass das spezifische Desinfektionsmittel die Oberfläche im Laufe der Zeit nicht beeinträchtigt.

4. Wie sollten die Paneele vor der Installation vor Ort gelagert werden?

Lagern Sie die Platten flach an einem trockenen, überdachten Ort. Vermeiden Sie direkte Sonneneinstrahlung, Regen oder hohe Luftfeuchtigkeit. Lassen Sie die Schutzfolie bis zur Endreinigung an Ort und Stelle. Stapeln Sie die Platten nicht zu hoch, um Verformungen zu vermeiden.

5. Welche Dokumentation liegt den Panels bei?

Wir stellen Prüfberichte für Verbrennungsleistung, Feuerwiderstand, Wärmeleitfähigkeit und andere relevante Parameter zur Verfügung. Materialzertifikate für Stahldeckschichten und Kernmaterialien sind ebenfalls verfügbar. Bitte geben Sie bei der Bestellung Ihre Dokumentationsanforderungen an.
