Reinraum-Aluminiumzubehör

Reinraum-Aluminiumzubehör, auch bekannt als Reinraum-Aluminiumprofile, sind Spezialkomponenten, die für Gehäusesysteme mit kontrollierter Umgebung entwickelt wurden.SENBO Baumaterialienliefert diese Profile als Teil seines Reinraumpaneel- und Zubehörsortiments, wobei der Schwerpunkt auf Maßhaltigkeit, Oberflächenreinheit und modularer Kompatibilität liegt.

Die Profile werden aus der Aluminium-Magnesium-Silizium-Legierung 6063-T5 im Hochtemperatur-Strangpressverfahren hergestellt. Zu den Oberflächenveredelungen gehören Eloxieren, elektrophoretische Beschichtung und Pulverbeschichtung, die jeweils im Hinblick auf Korrosionsbeständigkeit und eine glatte, nicht stauberzeugende Oberfläche ausgewählt wurden. Die Standardprofillänge beträgt 6 Meter pro Stück, kundenspezifischer Zuschnitt und nicht standardmäßige Spezifikationen sind möglich.

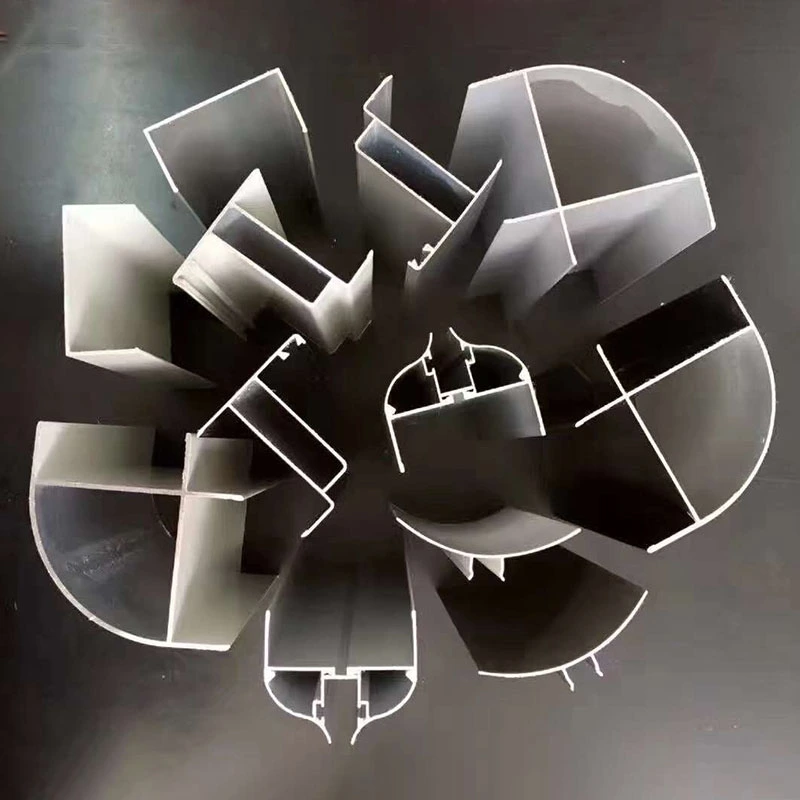

Funktionell umfasst die Produktserie vier Hauptkategorien: Rahmenverbindungsprofile (I-Profile, H-Profile, T-Profile), Dichtungs- und Abschlussprofile (U-Profile, Winkelprofile, Innen- und Außenradienprofile), Tür- und Fensterprofile (Türrahmen, Türblattabschnitte, Fensterrahmen) und Deckenaufhängungsprofile (FFU-Kiele, T-Aufhängebalken, „Weinglas“-Aufhängebalken).

Material- und Oberflächenbehandlung

Das Grundmaterial ist eine 6063-T5-Aluminiumlegierung, die eine gute Balance aus Festigkeit, Zähigkeit und Korrosionsbeständigkeit bietet. Die Zugfestigkeit liegt zwischen 150 und 350 MPa. Durch Eloxieren entsteht eine harte, verschleißfeste Oberfläche, die leicht zu reinigen ist und keine Partikel abwirft. Die Pulverbeschichtung sorgt für eine dauerhafte Oberfläche und ist in einer breiten Farbpalette erhältlich, während die elektrophoretische Beschichtung selbst bei komplexen Profilen eine gleichmäßige Abdeckung bietet.

Alle Oberflächenbehandlungen sind so konzipiert, dass sie die Reinraumanforderungen hinsichtlich geringer Partikelbildung und Beständigkeit gegenüber gängigen Desinfektionsmitteln erfüllen. Die Aluminiumlegierung selbst ist ungiftig, geruchlos und resistent gegen Feuchtigkeit und Schimmelbildung, was durch den Langzeiteinsatz in Reinräumen der Elektronik-, Pharma- und Lebensmittelindustrie nachgewiesen wurde.

Maßnormen und Produktpalette

Die folgende Tabelle wurde anhand von Industriestandards und Produktdaten von Zulieferern zusammengestellt und listet repräsentative Spezifikationen für gängige Profilkategorien auf.

Leistung in realen Installationen

1. Modulare Kompatibilität und Maßtoleranz

Reinraumzubehör aus Aluminium basiert auf einem modularen Konzept mit universellen Spezifikationen wie den Serien 40, 50 und 75. Die Breite der Verbindungsschlitze und die Lochabstände entsprechen branchenüblichen Abmessungen und die Toleranzen der Schlitzbreite liegen typischerweise bei ±0,2 mm. Dies gewährleistet eine schnelle und dichte Montage zwischen verschiedenen Komponenten. Die Überprüfung der werksseitigen Montage umfasst Prüfungen der Dichtheit der Verbindungen, der Maßkoordination und der Kompatibilität der Dichtungsstrukturen, damit Profile nach der Installation nicht stören oder falsch ausgerichtet sind.

2. Radius-Eckendesign für einfache Reinigung

In Umgebungen mit strengen Sauberkeitsanforderungen, wie z. B. Halbleiter-Reinräumen und pharmazeutischen GMP-Werkstätten, werden Wand-zu-Wand- und Wand-zu-Decke-Verbindungen mit Hohlkehlen aus Aluminiumlegierung mit einem Radius von 50 mm (R50) versehen. Das gebogene Profil eliminiert 90-Grad-Winkel, was die Staubansammlung reduziert und die Reinigung und Desinfektion vereinfacht. Der sanfte Übergang minimiert außerdem Luftturbulenzen und trägt dazu bei, einen unidirektionalen laminaren Luftstrom in kritischen Zonen aufrechtzuerhalten. Eckkomponenten werden mit Blindnieten an Wandpaneelen befestigt, was eine schnelle Installation ohne die beim Schweißen auftretende Partikelverschmutzung ermöglicht.

3. Rasterdeckensystem zur FFU-Unterstützung

Das FFU-Gittergerüst (Fan Filter Unit) ist die primäre strukturelle Stütze für das Reinraumdeckensystem. Es werden hochfeste T-förmige Aluminiumlegierungsprofile verwendet, die mit standardisierten Steckverbindern (Zwei-Wege-, Drei-Wege-, Vier-Wege- usw.) zusammengebaut werden. Die 6063-T5-Legierung sorgt dafür, dass das System leicht und dennoch stabil ist, und der Profilquerschnitt umfasst spezielle Kanäle für die Leitungsführung. Die Steckverbinder sind aus Gründen der Korrosionsbeständigkeit verzinkt. Standard-Rastermodule haben eine Innenöffnung von 1180 x 580 mm, was den FFU-Installationsanforderungen entspricht.

Das Federungssystem beinhaltet eine Sicherheitsmarge von 30 % für die Tragfähigkeit. Der Kleiderbügelabstand wird innerhalb von 1200 mm gehalten und die Rahmennivellierung wird auf eine Toleranz von weniger als 1 mm pro Meter beschränkt. Im Vergleich zu herkömmlichen geschweißten Rahmen verkürzt dieser vormontierte Ansatz die Bauzeit um über 30 % und verbessert die Effizienz der anschließenden Wartung um 50 %.

4. Oberflächenreinheit und Dichtungsleistung

Nach dem Eloxieren oder Pulverbeschichten sind die Oberflächen dieser Profile glatt, gratfrei und resistent gegen Staubanhaftungen. Vorgefertigte Nuten ermöglichen den Einbau nichtmetallischer Komponenten wie Dichtungsstreifen, PVC-Kappen und Kunststoff-Eckschutzvorrichtungen, was die Staub- und Luftdichtheit verbessert. Das Aluminiumlegierungsmaterial selbst ist ungiftig, geruchlos, korrosionsbeständig und feuchtigkeitsbeständig und hat sich in Reinraumumgebungen verschiedener Branchen bewährt.

Funktionelle Eigenschaften

1. Zuverlässige Materialeigenschaften.Die Aluminiumlegierung 6063-T5 bietet eine gleichmäßige Textur und eine Zugfestigkeit von 150–350 MPa. Die Auslegungslebensdauer beträgt unter normalen Reinraumbedingungen mindestens 15 Jahre.

2. Präzise Toleranzen für eine dichte Montage.Die Toleranz der Schlitzbreite liegt bei ±0,2 mm. Modularer Aufbau und standardisierte Schnittstellen sorgen für eine enge Verbindung mit ergänzenden Materialien wie Reinraumplatten und Dichtungsbändern.

3. Glatte, nicht stauberzeugende Oberfläche.Oberflächenbehandlungen wie Eloxieren, Elektrophorese und Pulverbeschichtung sorgen für eine glatte, porenfreie Oberfläche, die korrosionsbeständig und leicht zu reinigen ist. Dies erfüllt die Reinraumanforderungen für eine geringe Partikelfreisetzung.

4. Umfangreiches Produktsortiment.Die Serie umfasst Rinnenprofile, Winkelprofile, abgerundete Eckprofile, Tür- und Fensterrahmen sowie FFU-Rastersysteme. Sondermaße und Sonderformen können auf Anfrage gefertigt werden.

5. Modularer Aufbau und Wiederverwendbarkeit.Die Profile werden mittels Schraubverbindungen und Nieten zusammengefügt, sodass kein Schweißen erforderlich ist. Dies ermöglicht eine schnelle Installation, Demontage und Wiederverwendung, wenn Layoutänderungen erforderlich sind.

Installations- und Kompatibilitätshinweise

Für Wandplattenanschlüsse:I-Träger- und H-Trägerprofile werden als Zwischenverbindungen zwischen Paneelen verwendet. Stellen Sie vor der Installation sicher, dass die Profilschlitzbreite mit der Plattenkantendicke übereinstimmt. Ziehen Sie die Befestigungselemente gleichmäßig an, um Lücken zu vermeiden.

Für die Eckenbearbeitung:Verwenden Sie an Wand-zu-Wand- und Wand-zu-Decke-Verbindungen Profile mit einem Radius von R50 oder größer, um Staubfallen zu vermeiden. Für ein saubereres Erscheinungsbild und eine geringere Partikelverschmutzung werden Blindnieten anstelle von Schrauben empfohlen.

Für FFU-Rasterdecken:Stellen Sie sicher, dass der Kleiderbügelabstand 1200 mm nicht überschreitet und dass der Rahmen auf 1 mm pro Meter nivelliert wird. Die Rasteröffnung von 1180×580 mm ist Standard für FFU-Module, es können jedoch auch kundenspezifische Größen berücksichtigt werden.

Für Tür- und Fensterrahmen:Wählen Sie Profile aus, die zur Dicke der Reinraumplatten passen. Stellen Sie sicher, dass die Dichtungsnut mit der vorgesehenen Dichtung oder dem vorgesehenen Dichtmittel kompatibel ist. Überprüfen Sie nach der Montage, ob die Tür oder das Fenster reibungslos funktioniert und nicht klemmt.

Wo diese Profile verwendet werden

1.Elektronik- und Halbleiter-Reinräume: Anschluss und Befestigung für Wandpaneele und Decken sowie FFU-Rasterdeckensysteme.

2.Biopharmazeutische GMP-Anlagen: R50-Eckprofile mit Radius zum Abdichten von Innen- und Außenecken, wodurch tote Zonen, in denen sich Staub ansammelt, vermieden werden.

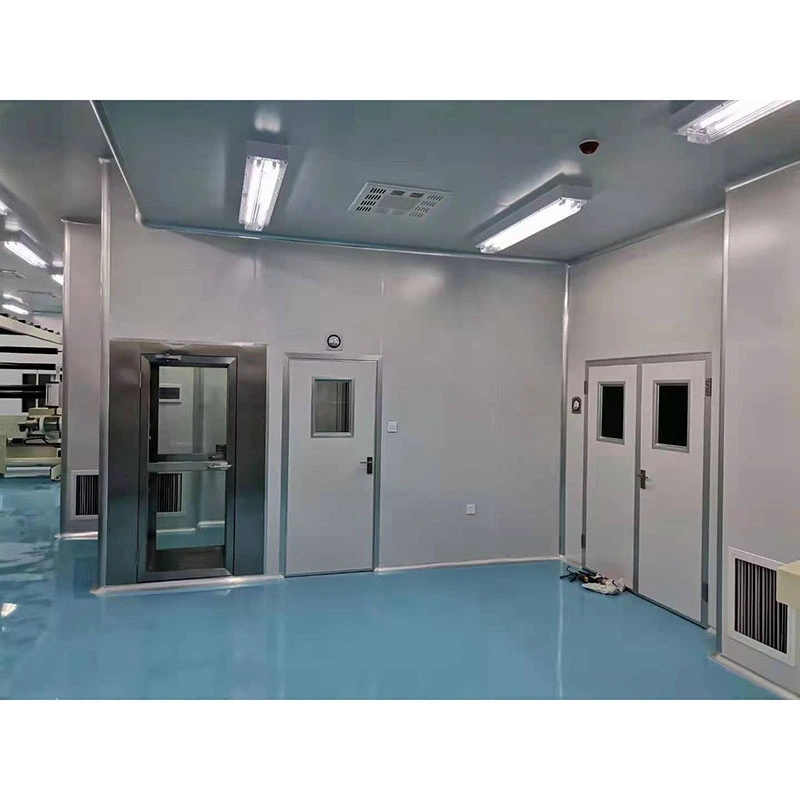

3.Operationssäle in Krankenhäusern und Intensivstationen: Installation von Tür- und Fensterrahmen sowie luftdichte Abdichtungsanwendungen.

4.Reinräume in der Lebensmittelverarbeitung: Reinraumplattenverbindungen, Bodenkanalabdichtung und Deckengitterinstallation.

5.Reinräume im Labor: Rahmenmontage, Versorgungsleitungsintegration und Abdichtung.

Häufig gestellte Fragen

1. Welche Oberflächenbehandlung wird für pharmazeutische Reinräume empfohlen?

Für pharmazeutische GMP-Anlagen werden üblicherweise eloxierte oder pulverbeschichtete Oberflächen verwendet, da sie porenfrei, leicht zu reinigen und beständig gegen gängige Desinfektionsmittel sind. Die elektrophoretische Beschichtung kann für Profile mit komplexen Formen spezifiziert werden, bei denen eine gleichmäßige Abdeckung unerlässlich ist.

2. Wie werden Radius-Eckprofile ohne Schweißen montiert?

Gerundete Eckprofile werden typischerweise mit Blindnieten befestigt. Diese Methode sorgt für eine sichere Verbindung und vermeidet gleichzeitig die beim Schweißen auftretende Hitze, Dämpfe und Partikelverschmutzung. Die Nieten werden von innen angebracht und hinterlassen eine glatte Außenfläche, die leicht zu reinigen ist.

3. Können individuelle Profillängen geliefert werden?

Ja. Die Standardlänge beträgt 6 Meter, die Profile können jedoch im Werk auf bestimmte Längen zugeschnitten werden. Auch nicht standardmäßige Querschnitte können mit kundenspezifischen Extrusionsdüsen hergestellt werden, vorbehaltlich Mindestbestellmengen und Vorlaufzeiten.

4. Wie stelle ich die Kompatibilität zwischen Aluminiumprofilen und Reinraumplatten sicher?

Die meisten Hersteller von Reinraumpaneelen entwerfen ihre Paneele so, dass sie den branchenüblichen Profilschlitzbreiten entsprechen. Vergewissern Sie sich vor der Bestellung, dass die Plattenkantenstärke und die Profilschlitzbreite kompatibel sind. Unser technisches Team kann Maßzeichnungen und Muster zur Überprüfung bereitstellen.

5. Wie hoch ist die Tragfähigkeit des FFU-Deckenrastersystems?

Das FFU-Gittersystem ist mit einer Sicherheitsmarge von 30 % über die erwartete Last hinaus ausgelegt, die das Gewicht der FFU-Einheiten, Deckenplatten und etwaiger Betriebslasten umfasst. Der Kleiderbügelabstand wird innerhalb von 1200 mm gehalten, um die Lasten gleichmäßig zu verteilen. Für spezifische Lastberechnungen teilen Sie unserem Ingenieurteam bitte das FFU-Gewicht und die Deckenkonfiguration mit.
