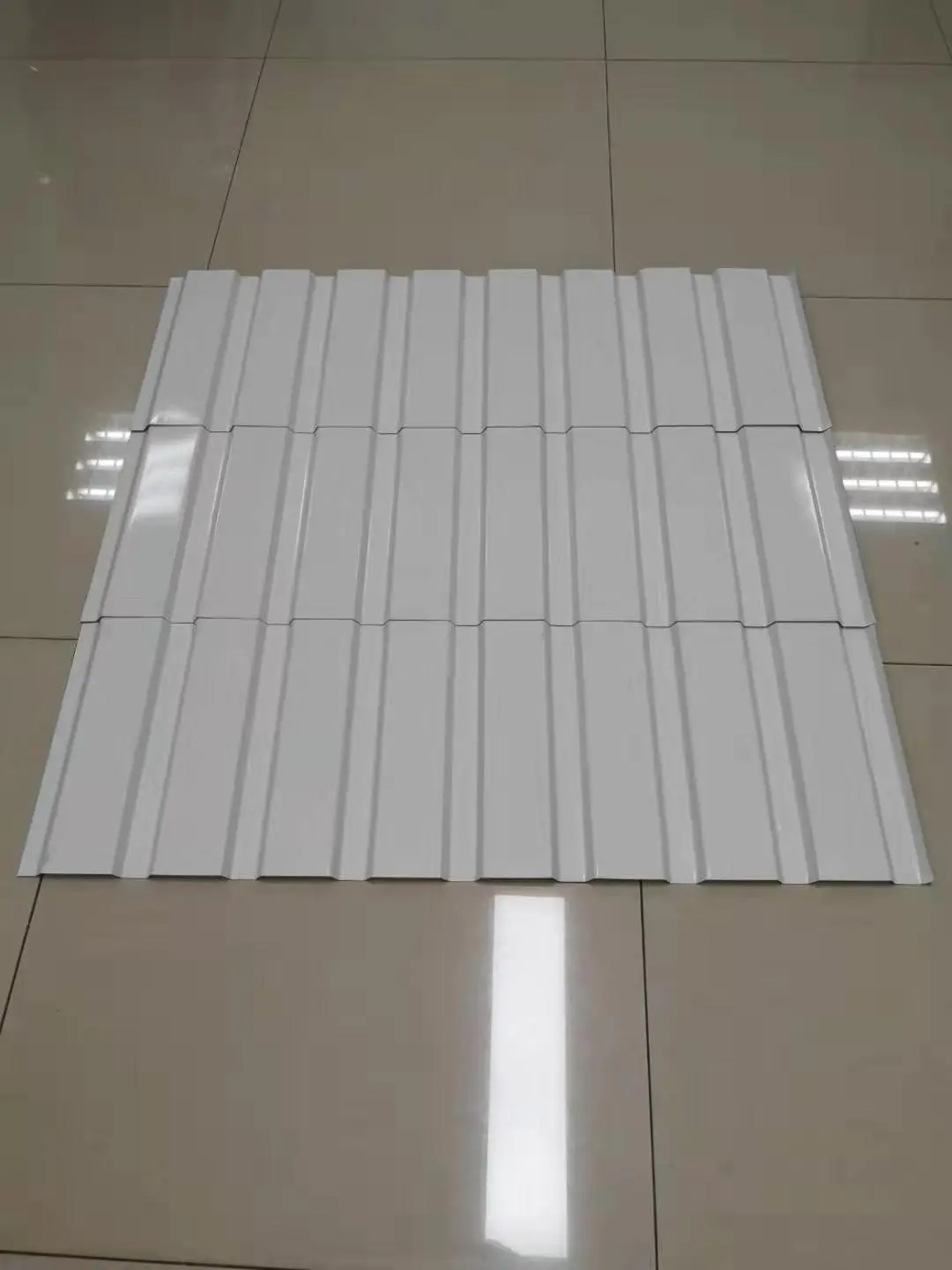

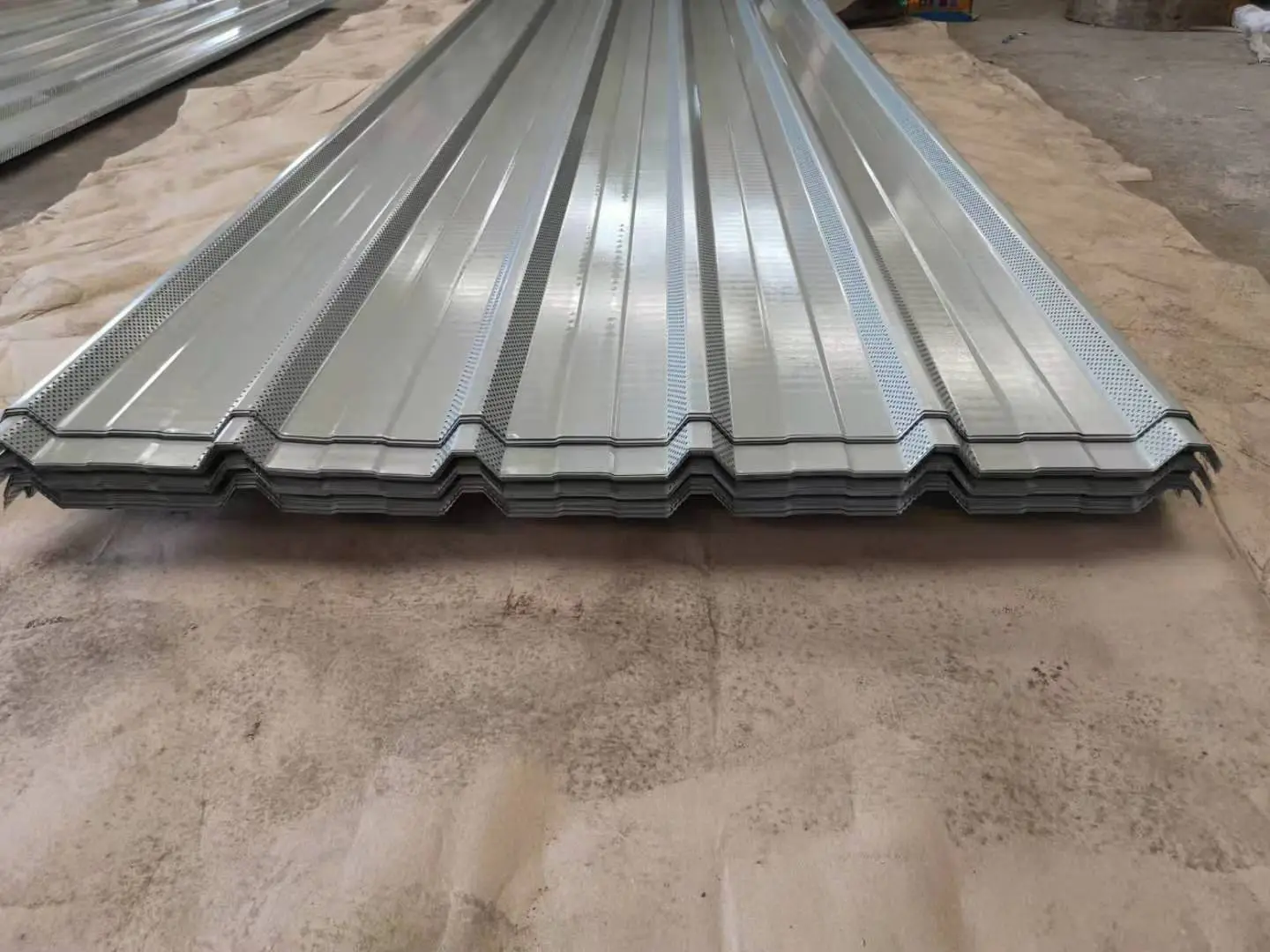

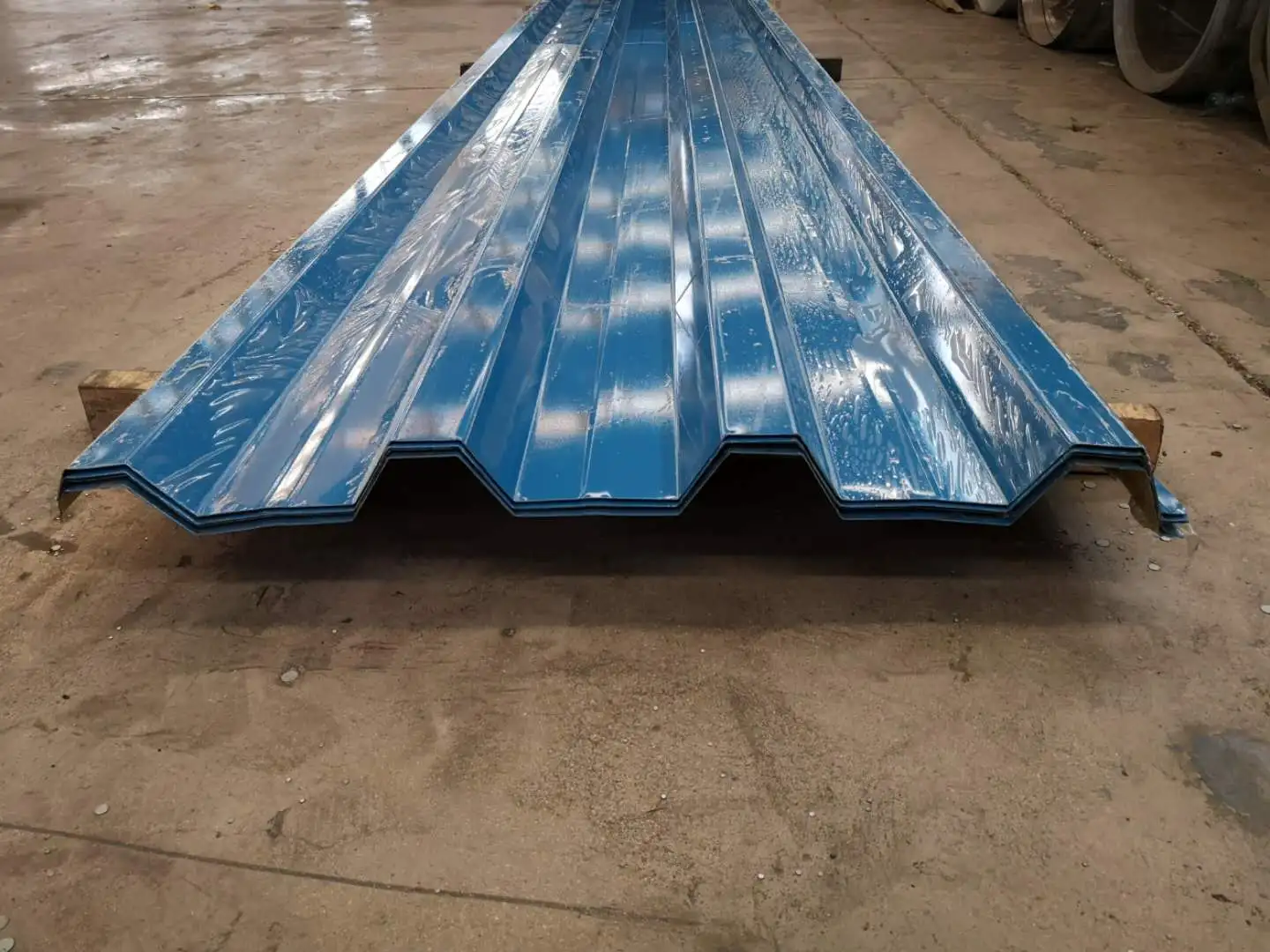

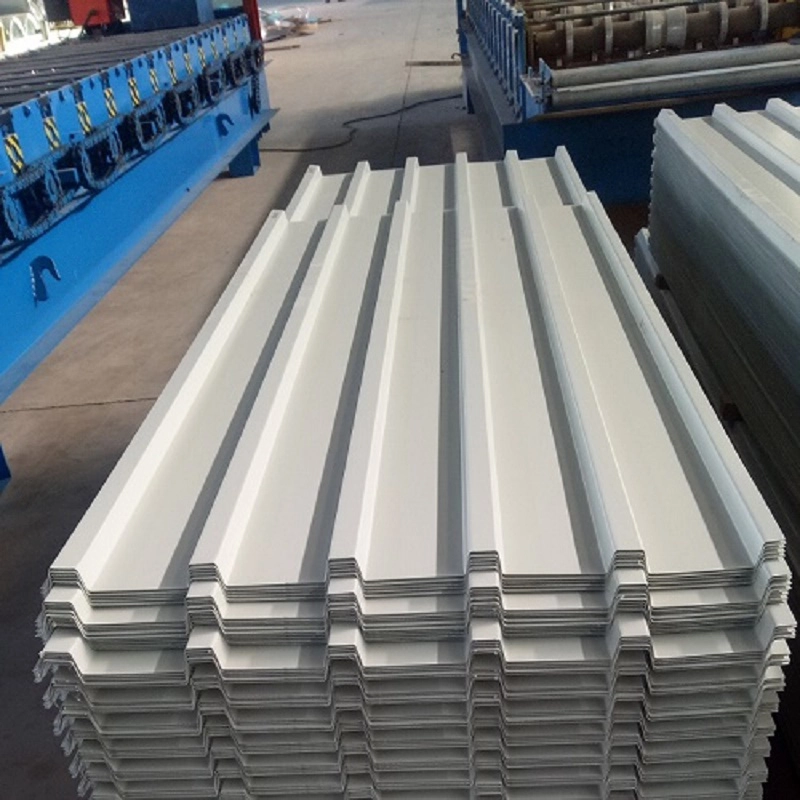

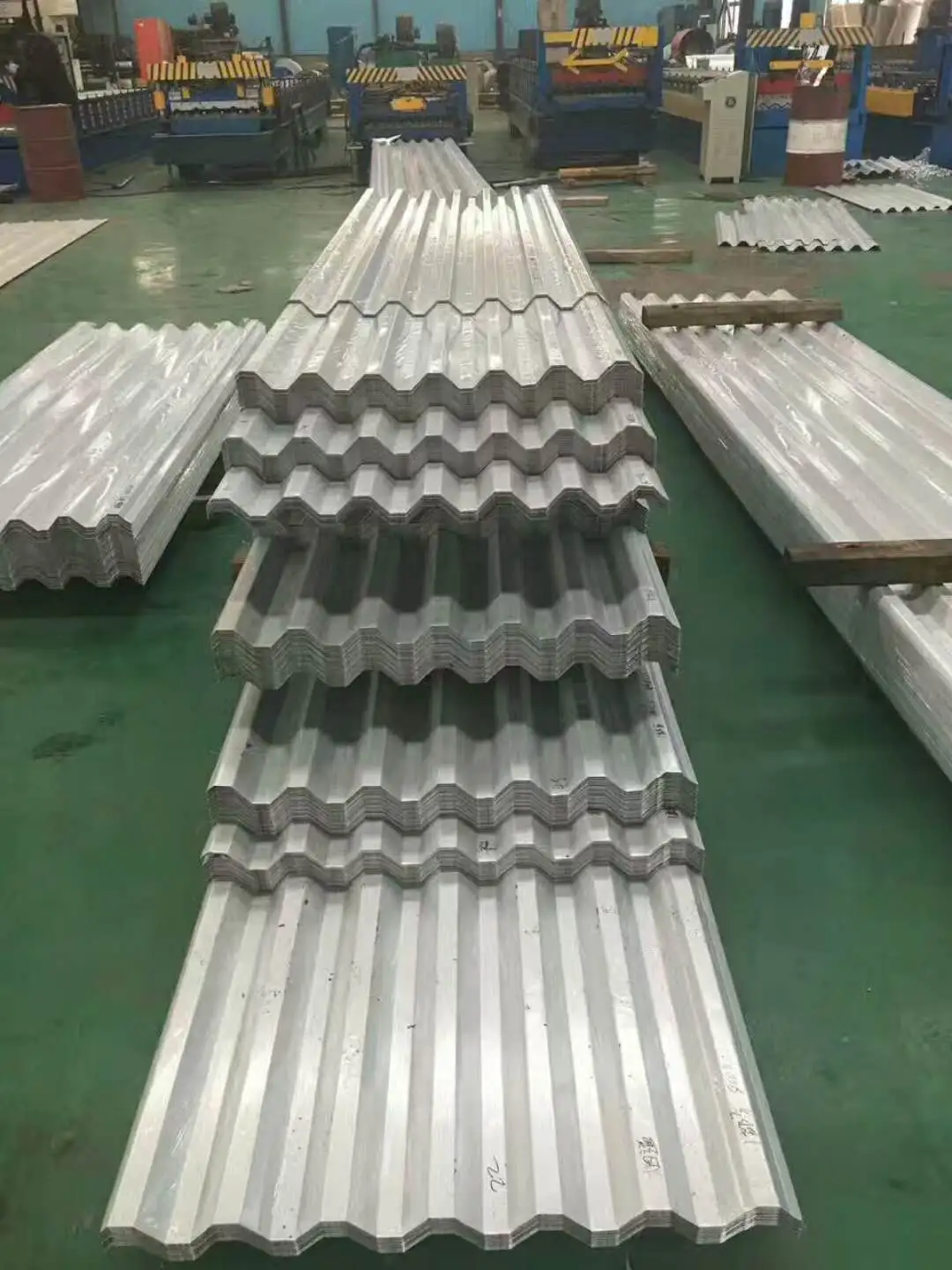

Farbbeschichtete Profilstahlbleche werden durch Kaltwalzen von farbbeschichteten Stahlspulen zu Wellprofilen hergestellt. Sie dienen als Dacheindeckung, Wandverkleidung und Innen- oder Außendekoration für Industriegebäude, Lagerhallen und Stahlkonstruktionen mit großen Spannweiten. Jedes Blech besteht aus einem Stahlsubstrat, das für mechanische Festigkeit sorgt, einer metallischen Beschichtung, die als Korrosionsbarriere dient, und einer organischen Beschichtung, die für Witterungsbeständigkeit und Aussehen sorgt. SENBO betreibt mehrere Rollformlinien für diese Profile mit internen Kontrollen der Profilgeometrie, der Beschichtungsdicke und der Grundmetallsorte.
Das Rohmaterial ist kaltgewalztes oder warmgewalztes Stahlband, das typischerweise in einer Breite von 1000 mm geliefert wird. Zu den Streckgrenzenklassen gehören 250 MPa, 280 MPa, 320 MPa, 350 MPa und 550 MPa. Der Beschichtungsaufbau entspricht GB/T 12754. Eine übliche Konfiguration verwendet zwei Schichten Decklack auf der Vorderseite und eine Schicht auf der Rückseite. Je nach erforderlicher Witterungsbeständigkeit werden Beschichtungen aus Polyester (PE) oder Fluorkohlenstoff (PVDF) ausgewählt. Der konkrete Beschichtungstyp wird zum Zeitpunkt der Bestellung bestätigt.
Übliche Dicken liegen zwischen 0,4 mm und 1,6 mm. Für Dächer und Wandverkleidungen werden in der Regel mindestens 0,5 mm bis 0,6 mm verwendet, während wichtige Außenflächen von Gebäuden nicht weniger als 0,6 mm betragen sollten. Tragende Bodenbeläge können eine Dicke von bis zu 2 mm oder 3 mm erfordern. Die Wellenhöhen reichen von 10 mm bis 200 mm. Bei unversteiften Abschnitten sollte das Verhältnis von Höhe zu Dicke vorzugsweise unter 200 gehalten werden. Die effektive Breite hängt vom Profil ab. Zu den weit verbreiteten Profilen gehören YX35-125-750 (35 mm Rippenhöhe, 750 mm effektive Breite), Jiaochi 760 (YX51-380-760) und Jiaochi 820.
| Leistungsindikator | Parameter/Spezifikation | Grundlage oder Bemerkungen |
|---|---|---|
| Executive-Standard | GB/T 12755-2008 | Profilierte Stahlbleche für den Bau |
| Beschichtungsstandard | GB/T 12754 | Farbbeschichtete Stahlbleche und -bänder |
| Gemeinsame Dicke | 0,4–1,6 mm | Dacheindeckung mindestens 0,6 mm für wichtige Gebäude |
| Rippenhöhenbereich | 10–200 mm | Verhältnis von Höhe zu Dicke vorzugsweise ≤200 |
| Streckgrenze | 250–550 MPa | 250 MPa und 350 MPa gemeinsam; 550 MPa für Schnappprofile |
| Eigengewicht | 6–10 kg/m² | Leichter Umschlag |
| Basisblattbreite | 1000 mm üblich | Verfügbar sind die Serien 600 mm, 1000 mm und 1200 mm |
| Empfohlene Dachneigung | 2–5 % für durchgehende Länge | Durchbiegungsgrenze l/300 |
| Beschichtungsanforderungen | Feuerverzinkt ≥90/90 g/m²; Al-Zn beschichtet ≥50/50 g/m² | Sofern nicht anders angegeben |
Profilierte farbige Stahlbleche wiegen zwischen 6 kg/m² und 10 kg/m² und liegen damit deutlich unter dem Gewicht herkömmlicher Beton- oder Mauerwerksverkleidungen. Die Streckgrenze reicht von 250 MPa bis 550 MPa und sorgt für eine gute Membransteifigkeit und Belastbarkeit. In der Hauptwerkstatt von Huangshi Daye Special Steel wurden auf einer Fläche von 13.200 m² allein für die BC-Spannweite YX114-333-666-Profildachbleche mit einer Grundmetalldicke von 0,8 mm installiert, was die Eignung für große Industriedächer bestätigte.
Das Produkt unterstützt sowohl die werksseitige Vorfertigung als auch das Rollformen vor Ort. Beim Fabrikprojekt Anhui Chaolong Optoelectronics produzierten auf Fahrzeugen montierte Rollformmaschinen Bleche vor Ort, was eine sofortige Installation ermöglichte und Transportschäden verhinderte. Gelenkteleskoparbeitsbühnen unterstützten die Positionierung, steigerten die Installationseffizienz um 70 % und reduzierten die manuelle Arbeit in großen Höhen um 60 %. Das Projekt umfasste mehr als 76.000 m². Für den geschlossenen Lagerschuppen im Yugang Material Yard in Lanzhou, der röhrenförmigen Fachwerkkonstruktion mit der größten Spannweite im Nordwesten Chinas, wurden für die Dachpaneele 0,6 mm dicker, hochfester, feuerverzinkter Stahl mit farbiger Profilierung verwendet. Die weitgespannte Installation reduzierte die Anzahl der Dachüberlappungen.
Die Außenbeschichtung sorgt für selbstreinigende Eigenschaften und langfristige Witterungsbeständigkeit. Beschichtungssysteme können an korrosive Umgebungen angepasst werden. Bei feuerverzinkten Untergründen ist ein beidseitiges Beschichtungsgewicht von mindestens 90 g/m² pro Seite Standard, sofern nicht anders angegeben. Bei Untergründen aus einer Aluminium-Zink-Legierung beträgt der Mindestwert 50 g/m² pro Seite. Wenn die untere Platte eines Verbunddachs als perforierte schallabsorbierende Platte fungiert, müssen Lochgröße und -abstand durch die Akustikplanung bestimmt werden.
GB/T 12755-2008 spezifiziert Materialauswahl, Profilkonfiguration, technische Anforderungen, Maßtoleranzen und Qualitätsprüfung für profilierte Stahlbleche. Um sichtbare Farbabweichungen zu vermeiden, empfiehlt es sich, alle Platten für ein einzelnes Dach- oder Wandprojekt aus derselben Produktionscharge zu bestellen.
Die Rippenhöhe beeinflusst die Biegesteifigkeit und die Spannfähigkeit. Bei kurzen Spannweiten können niedrige Rippen, z. B. 35 mm, ausreichend sein. Bei größeren Spannweiten oder höheren Belastungen sind tiefere Profile wie 51 mm oder mehr erforderlich. Das Profil sollte auf der Grundlage von Spannweitentabellen und Konstruktionsberechnungen ausgewählt werden, nicht nur auf der Grundlage des Erscheinungsbilds.
Eine Neigung von 2 % bis 5 % ist typisch für durchgehende Platten ohne Endüberlappungen. Niedrigere Gefälle erhöhen die Gefahr von Wasserstaus, was die Lebensdauer der Beschichtung verkürzen kann. Auch die lokale Niederschlagsintensität und die Entwässerungsgestaltung sollten berücksichtigt werden.
Ja, viele Profile können durch Rollformen oder Abkanten auf einen großen Radius gebogen werden. Der Mindestradius hängt von der Blechdicke, der Rippengeometrie und der Beschichtungsart ab. Eine frühzeitige Abstimmung mit dem Hersteller wird empfohlen.
Für Küsten- oder korrosive Industrieumgebungen wird ein Al-Zn-beschichtetes Substrat mit mindestens 50 g/m² pro Seite bevorzugt, und häufig wird eine PVDF-Deckschicht spezifiziert. Bei sehr aggressiven Bedingungen können höhere Beschichtungsgewichte oder zusätzliche Schutzmaßnahmen erforderlich sein.
Lieferanten sollten Werksprüfzertifikate für die Aufzeichnungen über den Basisstahl und die Beschichtungsdicke vorlegen. Profilabmessungen und Oberflächenbeschaffenheit werden während der Produktion und vor dem Versand überprüft. Für Projekte, die einen bestimmten Windauftrieb oder eine bauliche Leistung erfordern, können auf Anfrage Prüfberichte oder Berechnungen zur Verfügung gestellt werden.
