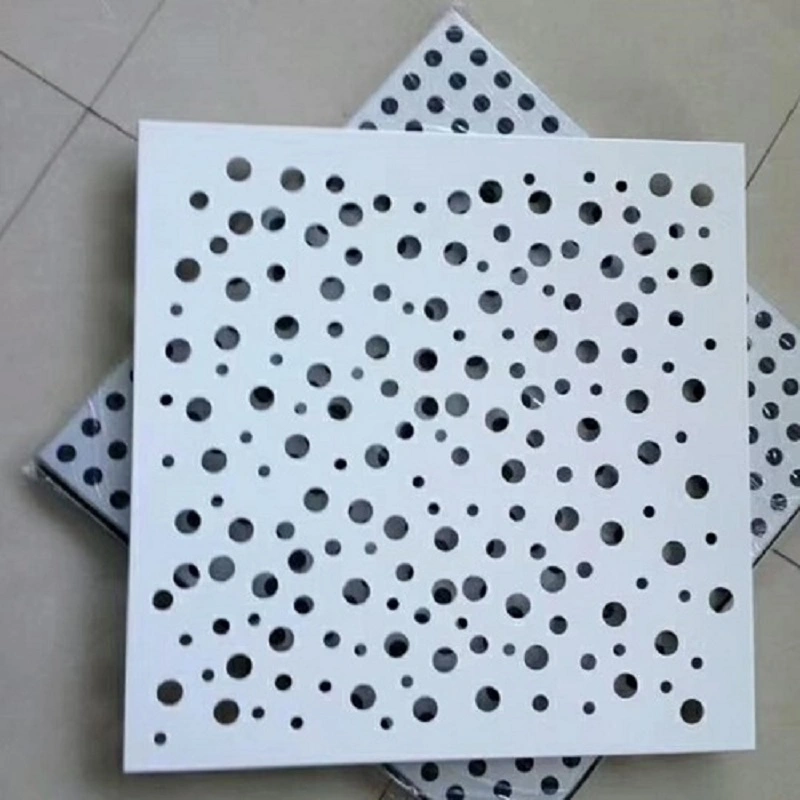

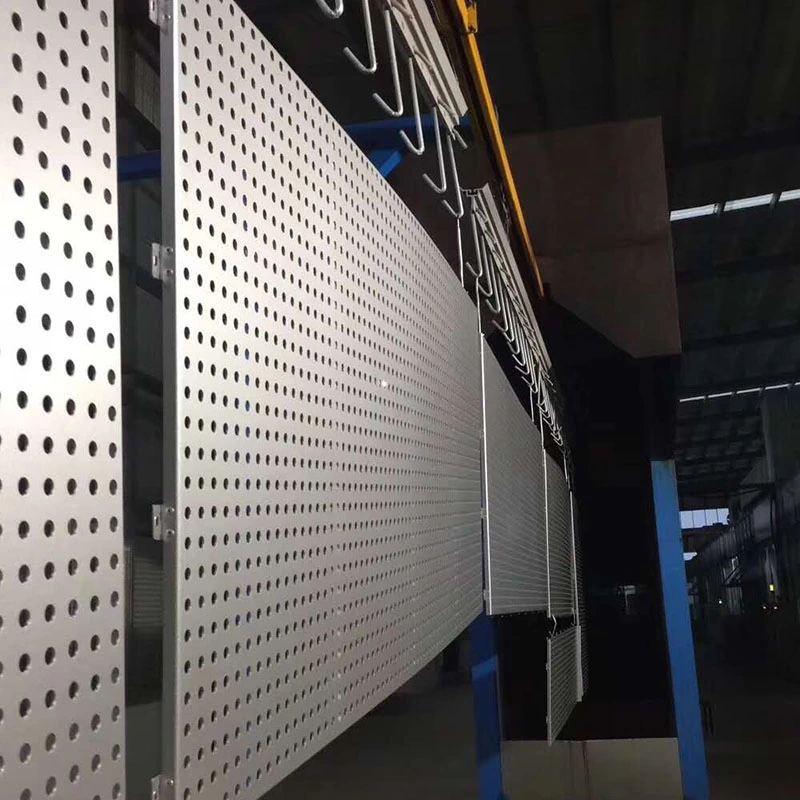

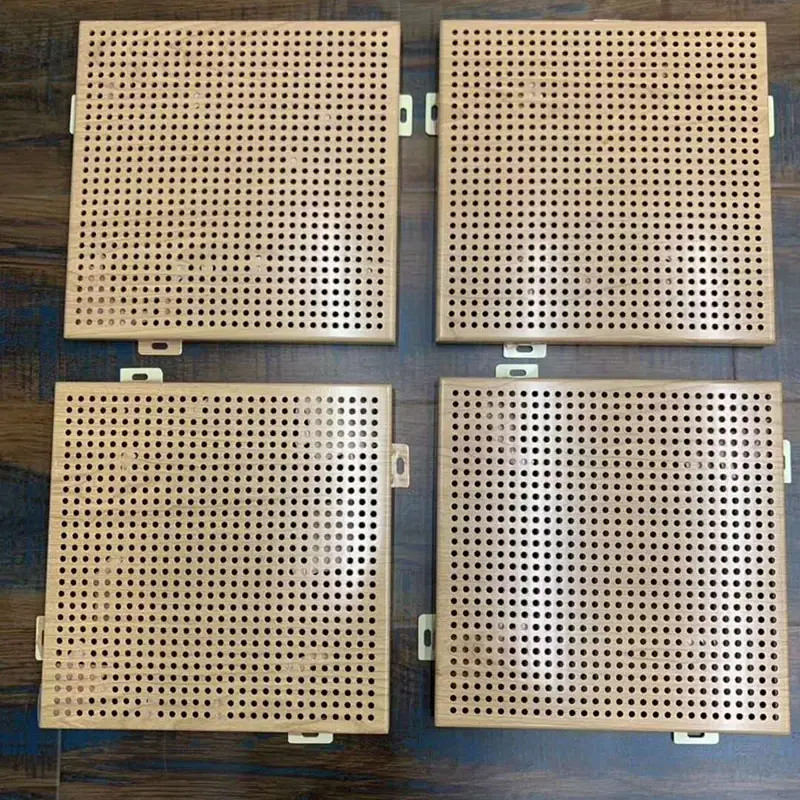

Perforierte Alu-Mg-Mn-Platten

Perforierte Alu-Mg-Mn-Platten werden aus einer Aluminium-Magnesium-Mangan-Legierung (AlMg1Mn1) der Serie AA3004 mithilfe von Hochgeschwindigkeits-Präzisionsstanzgeräten hergestellt.SENBO Baumaterialienliefert diese Paneele für architektonische Anwendungen, die sowohl akustische Leistung als auch visuelle Attraktivität erfordern, wie zum Beispiel Flughafenterminals, Hochgeschwindigkeitsbahnhöfe, Sportstätten und Ausstellungszentren.

Die Legierung enthält etwa 1,0–1,5 % Mangan und 0,8–1,3 % Magnesium, der Rest ist Aluminium. Diese Zusammensetzung bietet eine Kombination aus geringer Dichte und guter mechanischer Festigkeit. Das Grundmetall ist nicht brennbar und die geformten Platten bieten Designflexibilität für gebogene oder flache Oberflächen.

Akustische Leistung und Projekterfahrung

Große Räume mit harten Oberflächen leiden häufig unter übermäßigem Nachhall und Echo. Perforierte Al-Mg-Mn-Platten können mit schallabsorbierenden Materialien wie Akustikgewebe oder Glaswolle zu einer Baugruppe kombiniert werden, die die Schallabsorption verbessert. In optimierten Konfigurationen kann das kombinierte System unter bestimmten Laborbedingungen einen Schallabsorptionsgrad von über 0,9 erreichen.

Die tatsächliche akustische Leistung hängt von der Perforationsrate der Platte, dem Lochdurchmesser, der Art und Dicke des Trägermaterials, der Tiefe des Lufthohlraums und der Montagemethode ab. Testberichte für repräsentative Konfigurationen sind auf Anfrage erhältlich.

Beispielsweise wurde im Zongyang County Stadium ein Akustiksystem aus perforierten Al-Mg-Mn-Platten mit schallabsorbierender Baumwolle und Akustikstoff installiert, um Echoprobleme zu beheben. Im Linyi Olympic Sports Park Stadium wurden perforierte Paneele mit einer Glaswolle-Isolierung auf dem Dach kombiniert, um den Lärm zu reduzieren. Diese Projekte demonstrieren typische Anwendungen, die spezifische Leistung sollte jedoch für jedes Design überprüft werden.

Mechanische Festigkeit und leichtes Design

Die Dichte einer Aluminium-Magnesium-Mangan-Legierung beträgt etwa 2,75 g/cm³, etwa ein Drittel der von Stahl. Dies reduziert die statische Belastung beim Einsatz in weitgespannten Dächern oder abgehängten Decken. AA3004 im Härtegrad H36/H46 erreicht eine Zugfestigkeit von 240–285 MPa, eine Streckgrenze von mindestens 190 MPa und eine Dehnung von mindestens 3 %, wodurch Festigkeit und Formbarkeit im Gleichgewicht sind.

Feuerbeständigkeit und Korrosionsbeständigkeit

Das Metallsubstrat selbst ist nicht brennbar. Die Brandschutzklassifizierung des gesamten Paneelaufbaus hängt von der Paneelstruktur, der Beschichtung, der Perforationskonfiguration und etwaigen Trägermaterialien ab und sollte durch den entsprechenden Prüfbericht bestätigt werden. Für Projekte, die eine definierte Brandschutzklasse erfordern, können wir Dokumentationen von akkreditierten Laboren bereitstellen.

Die Aluminiumoberfläche bildet auf natürliche Weise eine dichte Oxidschicht, die eine selbstschützende Korrosionsbeständigkeit gegenüber milden Säuren und Laugen bietet. Die erwartete Lebensdauer hängt von der Legierungssorte, dem Beschichtungssystem, der Installationsqualität und der Umweltbelastung ab. Bei Projekten mit definierten Haltbarkeitszielen sollte die Material- und Beschichtungsauswahl auf der spezifischen Umgebung basieren.

Abmessungen und Spezifikationsoptionen

In der folgenden Tabelle sind typische Spezifikationen aufgeführt. Für Lochdurchmesser, Muster, Perforationsrate, Profilform und Beschichtungsfarbe sind individuelle Anpassungen möglich.

Hauptmerkmale und praktische Vorteile

1. Effektive akustische Kontrolle in großen Räumen.Als Teil einer schallabsorbierenden Baugruppe tragen die Paneele dazu bei, Echo und Nachhall zu reduzieren. Die Leistung hängt vom Trägermaterial und den Installationsdetails ab.

2. Leichtgewichtig mit ausreichender Festigkeit.Die geringe Dichte reduziert die strukturelle Belastung, während die Zugfestigkeit über 240 MPa Anwendungen über große Spannweiten ohne übermäßige Durchbiegung unterstützt.

3. Korrosionsbeständigkeit und Langlebigkeit.Die natürliche Oxidschicht und die optionale PVDF-Beschichtung sorgen für Beständigkeit gegen Witterungseinflüsse und leichte chemische Einwirkungen. Die tatsächliche Lebensdauer hängt von den Umgebungsbedingungen und der Wartung ab.

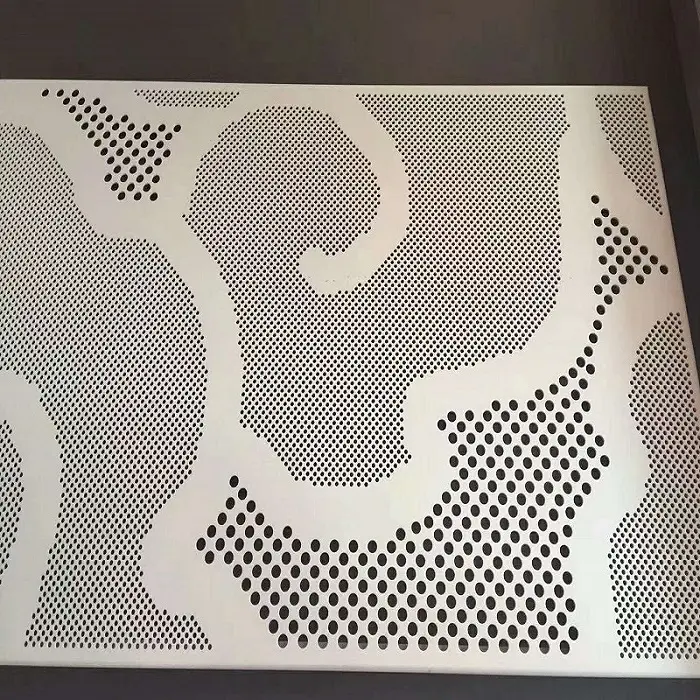

4. Designflexibilität.Perforationsmuster, Lochdurchmesser, offene Fläche, Profilform und Farbe können individuell an architektonische und akustische Anforderungen angepasst werden.

5. Recycelbares Material.Aluminiumlegierungen sind am Ende ihrer Lebensdauer vollständig recycelbar und stehen im Einklang mit nachhaltigen Baupraktiken.

Auswahl- und Installationsanleitung

Für Akustikdesign:Bestimmen Sie die angestrebte Nachhallzeit und die erforderliche Absorption. Wählen Sie eine geeignete Perforationsrate und kombinieren Sie sie mit Akustikstoff oder schallabsorbierender Baumwolle. Ein Lufthohlraum hinter der Platte kann die Leistung bei niedrigen Frequenzen verbessern.

Für Brandschutzbereiche:Bestätigen Sie die erforderliche Brandschutzklasse und stellen Sie sicher, dass die gesamte Baugruppe, einschließlich aller Trägermaterialien, den örtlichen Vorschriften entspricht. Die Metallplatte selbst ist nicht brennbar, aber hinzugefügte Materialien können die Gesamtbewertung beeinflussen.

Für Außenbereiche oder Umgebungen mit hoher Luftfeuchtigkeit:Wählen Sie ein geeignetes Beschichtungssystem, z. B. PVDF, um die Witterungsbeständigkeit zu erhöhen. Fugen und Kanten bei der Montage gut abdichten, um das Eindringen von Feuchtigkeit zu verhindern.

Während der Installation:Verwenden Sie geeignete Hebemethoden, um ein Verbiegen oder Verkratzen der perforierten Oberfläche zu vermeiden. Befolgen Sie das vorgegebene Befestigungsmuster und achten Sie auf die richtige Ausrichtung für ein sauberes Erscheinungsbild.

Typische Anwendungsbereiche

1.Schallabsorbierende Decken- und Wandsysteme für Sportstätten wie Stadien und Schwimmhallen.

2.Akustische Dekorationsinstallationen für Verkehrsknotenpunkte, einschließlich Flughafenterminals, Hochgeschwindigkeitsbahnhöfe und U-Bahn-Stationen.

3.Öffentliche Gebäude mit besonderen akustischen Anforderungen, wie Konferenzzentren, Ausstellungszentren und Theater.

4.Lösungen zur Lärmreduzierung für Industrieanlagen und Geräteräume.

Häufig gestellte Fragen

1. Was ist der Unterschied zwischen perforierten Al-Mg-Mn-Platten und standardmäßigen perforierten Stahlplatten?

Al-Mg-Mn-Platten sind leichter als Stahlplatten gleicher Dicke, wodurch die strukturelle Belastung verringert und die Installation vereinfacht wird. Sie bieten außerdem eine natürliche Korrosionsbeständigkeit durch die Oxidschicht, während Stahlplatten verzinkt oder beschichtet werden müssen. Aufgrund der Formbarkeit der Legierung eignet sie sich für gebogene oder komplexe Formen.

2. Welche Perforationsrate sollte ich für eine Stadion-Akustikdecke angeben?

Bei großen Veranstaltungsorten ist eine Perforationsrate zwischen 15 % und 30 % üblich, der optimale Wert hängt jedoch vom Zielfrequenzbereich und dem Trägermaterial ab. Ein Akustikberater kann je nach Raumvolumen und Verwendungszweck konkrete Empfehlungen geben.

3. Gilt der angegebene Schallabsorptionsgrad nur für das Lochpaneel?

Nein. Der angegebene Wert von 0,9 oder höher bezieht sich auf die komplette Baugruppe, einschließlich der perforierten Platte, des porösen Absorbers (z. B. Glaswolle) und etwaiger Lufthohlräume. Das Panel allein hat eine begrenzte Absorption. Wir empfehlen, bei kritischen Projekten eine repräsentative Baugruppe zu testen.

4. Welche Legierungssorte sollte ich für Außendachanwendungen angeben?

AA3004 wird aufgrund seiner höheren Festigkeit und guten Korrosionsbeständigkeit häufig für Außendach- und Fassadenanwendungen spezifiziert. AA3003 kann für weniger anspruchsvolle Innenanwendungen verwendet werden. Bestätigen Sie mit dem Projektingenieur, welche Sorte die strukturellen und Haltbarkeitsanforderungen erfüllt.

5. Wie ist die Plattenstärke bei abgehängten Deckenspannweiten zu wählen?

Die Plattendicke beeinflusst sowohl die strukturelle Steifigkeit als auch das Gewicht. Bei abgehängten Decken wird bei mittleren Spannweiten häufig eine Dicke von 0,8–1,0 mm verwendet, bei größeren Spannweiten oder höheren Belastungen kann eine Dicke von 1,2 mm erforderlich sein. Bei der Auswahl sollten die Spannweitentabellen des Herstellers und die Lastanforderungen des Projekts als Orientierung dienen.
