Dachrinne aus Edelstahl

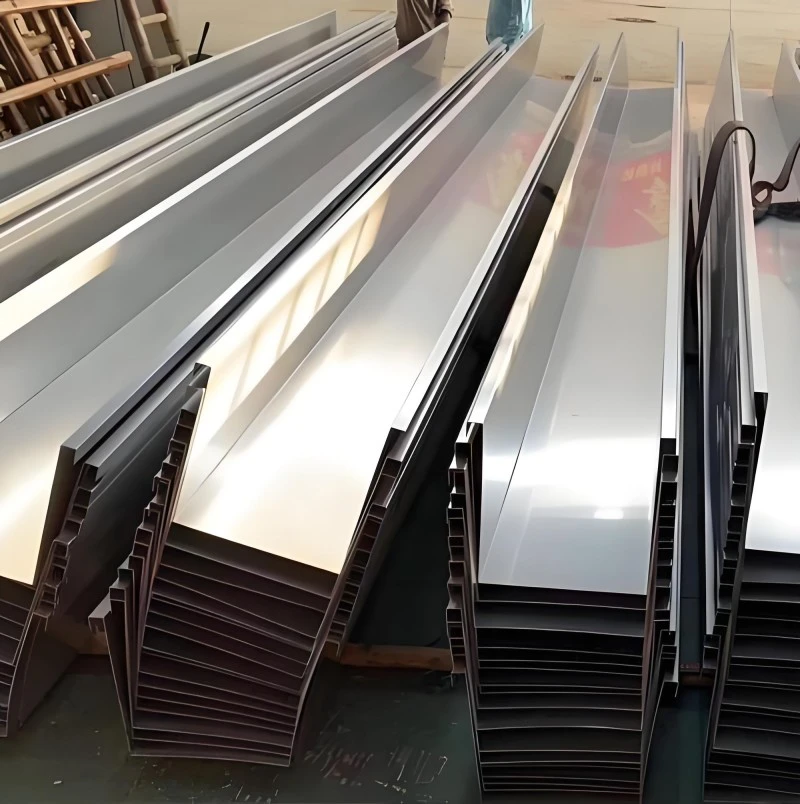

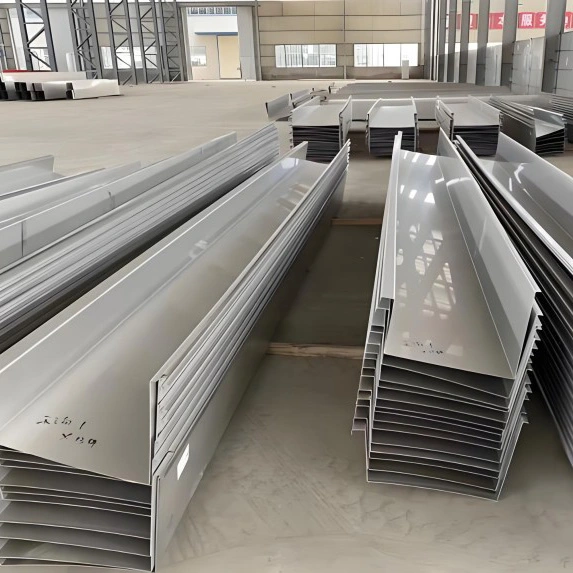

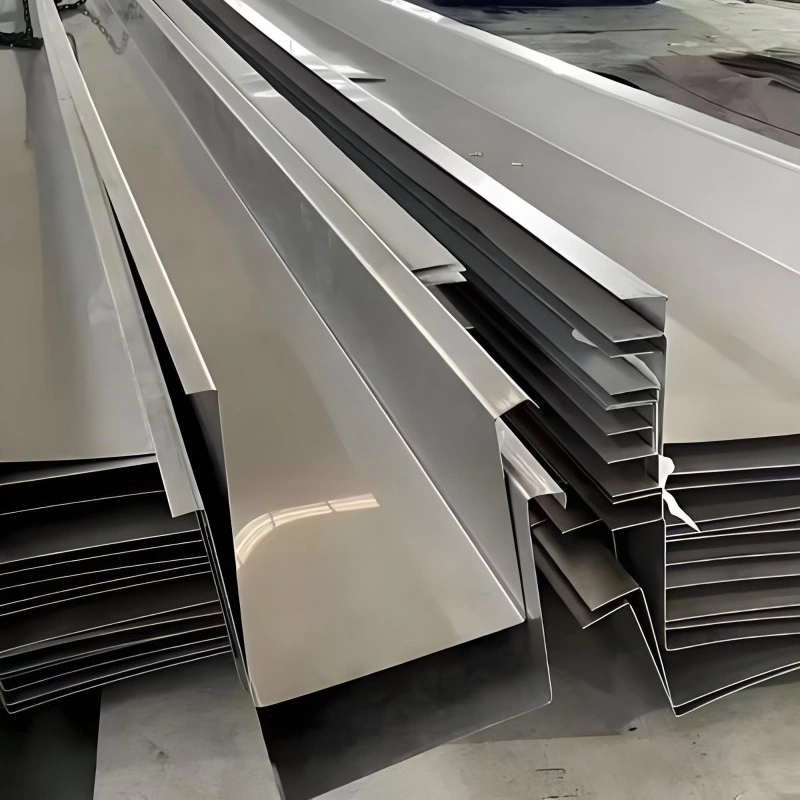

Bei der Dachentwässerung werden an den Tiefpunkten des Dachs Dachrinnen angebracht, um das Regenwasser zu sammeln und zu den Fallrohren zu leiten. Die Edelstahlrinne wird nach Standort klassifiziert. Innenliegende Dachrinnen liegen innerhalb der Außenwandlinie und arbeiten normalerweise mit einer Brüstungswand zusammen. Außenrinnen reichen über die Außenwand hinaus und werden typischerweise bei Gebäuden ohne Brüstung verwendet. Diese Klassifizierung folgt GB 51022-2015, dem technischen Code für Leichtbaugebäude mit Giebelstahlrahmen. SENBO fertigt diese Dachrinnen in einer kontrollierten Werkstattumgebung, wobei das Biegen und Schweißen vor der Auslieferung abgeschlossen ist. Jedes Stück wird vor dem Verpacken auf Breite, Höhe, Flanschgröße und Geradheit überprüft.

Das Grundmaterial ist standardmäßig Edelstahl 304. Die Sorten 201 und 316L können spezifiziert werden, wenn Projektbedingungen ein anderes Gleichgewicht zwischen Kosten und Korrosionsbeständigkeit erfordern. GB 51022-2015 legt eine Mindestblechdicke von 1,0 mm für Innenrinnen aus Edelstahl 304 fest. Wird ein anderes Material ersetzt, muss dieses eine zuverlässige Korrosionsschutzbehandlung erhalten. Glatte Dachrinnen aus Stahlblech müssen mindestens 3,0 mm dick sein. Der nationale Standardatlas 24CS08-1 bietet weitere Hinweise zur Auswahl und Installation von Entwässerungszubehör.

Abmessungen und Herstellung

Die Dicke liegt je nach Belastung und Korrosionseinwirkung zwischen 0,5 mm und 3,0 mm. Die Querschnitte sind meist rechteckig oder trapezförmig, mit einer Grundbreite von 0,3 m bis 0,5 m und einer Höhe von 0,25 m bis 0,4 m. Obere Flansche bieten eine sichere Befestigungsfläche. Rinnenabschnitte können von 1 m bis 14 m Länge hergestellt werden. Beim CNC-Biegen wird die Geradheit über die gesamte Länge auf 0,3 mm pro 1000 mm und die Winkeltoleranz auf ±0,5 Grad gehalten. Zu den Oberflächen gehören 8K-Spiegel, matt und gebürstet.

Parametertabelle

Praxiserfahrung und Code-Compliance

Codegesteuerte Designregeln

GB 51022-2015 legt fest, dass der Dachrinnenquerschnitt rechteckig oder trapezförmig sein kann. Innenliegende Dachrinnen müssen über Überlauföffnungen verfügen, die 50 mm bis 100 mm unter der Oberkante angebracht sind. Alle Fugen müssen abgedichtet sein und die Dachplatte muss bis in die Dachrinne reichen. Wenn Regenwasser von der Dachfläche in die Dachrinne eindringt, ist eine zusätzliche Abdichtung zwingend erforderlich. Diese Anforderungen schaffen eine klare Design- und Installationsgrundlage.

Ersatzprojekte in Industriegebäuden

In der gemeinsamen Werkstatt von Shantui Construction Machinery wurde das ursprüngliche Rinnensystem durch Rinnen aus Edelstahl 304 ersetzt. Um die Entwässerungswege freizuhalten, wurden an den Regenwassersiphon-Ausgängen Fallrohre angeschlossen. Das Projekt zeigt ein typisches Nachrüstszenario, bei dem die vorhandene Dachrinne das Ende ihrer Lebensdauer erreicht hatte und aus Gründen der Haltbarkeit ein Ersatz aus Edelstahl gewählt wurde.

Reparatur der Entwässerung öffentlicher Gebäude

Das Ausstellungszentrum für Agrar- und Nebenerzeugnisse in der Stadt Huangtan im Landkreis Ninghai musste die Dachrinnen austauschen, nachdem das ursprüngliche System beschädigt worden war. Etwa 85 Meter neue Edelstahl-Dachrinne wurden eingebaut. Das spezifizierte Material war 1,2 mm dicker Edelstahl 304 mit einer Höhe von 0,3 m, einer Basisbreite von 0,35 m und einem oberen Flansch von 0,05 m. Das Projekt veranschaulicht, wie Edelstahlrinnen zur Wiederherstellung der Entwässerungsfunktion in bestehenden Gebäuden eingesetzt werden.

Leistung der Küstenumwelt

Im Fangchenggang Gangchen International Hotel wurde der Wasseraustritt im Portikus der Lobby auf korrodierte Dachrinnen aus Kohlenstoffstahl zurückgeführt. Bei der Reparatur wurden 1,2 mm dicke 304-Edelstahlplatten verwendet, die vor Ort geschweißt wurden. Die hohe Luftfeuchtigkeit und der hohe Salzgehalt der Küstenatmosphäre hatten dazu geführt, dass das ursprüngliche Material rostete. Nach dem Austausch war das Entwässerungsproblem behoben. Dieses Gehäuse unterstützt die Verwendung von Edelstahl 304 in salzhaltiger Luft und ähnlichen korrosiven Umgebungen.

Installation und Frostschutz

Bei der Installation müssen Frostbedingungen berücksichtigt werden. In kalten Regionen benötigen interne Dachrinnen und Fallrohre eine Isolierung oder Begleitheizung. In solchen Klimazonen werden externe Dachrinnensysteme bevorzugt, da sie leichter vor Eisblockaden geschützt werden können. Das Längsgefälle muss mindestens 5‰ betragen und Fallrohre müssen fest mit der Wand oder dem Konstruktionsrahmen verbunden sein. CNC-gebogene Abschnitte reduzieren die Anzahl der Feldverbindungen und tragen dazu bei, die Maßhaltigkeit während der Installation aufrechtzuerhalten.

Herstellungs- und Installationsrichtlinien

• Entscheiden Sie sich je nach Gebäudedesign und lokalem Klima zwischen interner und externer Dachrinnenanordnung.
• Wählen Sie die Edelstahlsorte entsprechend dem atmosphärischen Korrosionsgrad. 316L eignet sich besser für raue Meeres- oder chemische Umgebungen.
• Halten Sie entlang der gesamten Strecke eine Dachrinnenneigung von mindestens 5‰ ein.
• Vergewissern Sie sich bei Innenrinnen, dass die Überlaufauslässe richtig platziert und dimensioniert sind, und halten Sie sie frei von Schmutz.
• Verwenden Sie qualifizierte Verfahren zum Schweißen von Edelstahl. Reinigen Sie die Wärmeeinflusszonen nach dem Schweißen, um lokale Korrosion zu verhindern.
• Überprüfen Sie die Dachrinnenverbindungen und Dachplatteneintrittspunkte auf Abdichtung, bevor das Dach fertiggestellt ist.

Von Projektteams häufig gestellte Fragen

Wann ist eine Innenrinne anstelle einer Außenrinne erforderlich?

Interne Dachrinnen kommen häufig bei Gebäuden mit Brüstungswänden vor oder bei Gebäuden, bei denen die Entwässerung aufgrund der architektonischen Gestaltung nicht sichtbar ist. Externe Dachrinnen sind einfacher zu installieren und zu warten. Die Auswahl wird in der Regel vom Architekten und Statiker anhand der Fassadengestaltung und des Klimas getroffen.

Was macht Edelstahl 304 zum Standard für Innenrinnen?

Interne Dachrinnen sind nach dem Bau schwer zugänglich, daher muss das Material ohne Wartung korrosionsbeständig sein. Der Code erfordert Edelstahl 304 mit einer Mindestdicke von 1,0 mm, da er ein bewährtes Gleichgewicht zwischen Korrosionsbeständigkeit, Festigkeit und Kosten bietet.

Wie werden lange Dachrinnenstrecken vor Ort verbunden?

Abschnitte werden typischerweise mit Edelstahlverbindern verschweißt oder abgedichtet. Bei korrekter Ausführung sorgt das Schweißen für eine durchgehend wasserdichte Verbindung. Es werden auch mechanische Verbindungen mit Dichtmittel verwendet, diese erfordern jedoch eine sorgfältigere Installation und regelmäßige Inspektionen.

Welche Oberfläche ist für Edelstahlrinnen am praktischsten?

Gebürstete und matte Oberflächen werden oft bevorzugt, da sie kleinere Kratzer und Oberflächenspuren besser verbergen als Spiegeloberflächen. Spiegeloberflächen reflektieren stärker und können Wasserflecken leichter erkennen lassen, sie werden jedoch manchmal aus optischen Gründen gewählt.

Empfang und Überprüfung

Jede Lieferung sollte anhand des Materialzertifikats überprüft werden, das die Edelstahlsorte und Blechdicke bestätigen muss. Die Dimensionsüberprüfung umfasst Breite, Höhe, Flanschgröße und Geradheit. Bestätigen Sie bei geschweißten Abschnitten, dass das Schweißverfahren qualifiziert ist und die Schweißer über gültige Zertifizierungen verfügen. Überprüfen Sie die Oberflächenbeschaffenheit auf Kratzer, Dellen oder andere Schäden, die möglicherweise während des Transports entstanden sind.

Punkte, die vor der Bestellung bestätigt werden müssen

• Bestimmen Sie die Art der Dachrinnenanordnung und bestätigen Sie die Querschnittsabmessungen anhand der Bauzeichnungen.
• Wählen Sie die Edelstahlsorte basierend auf der Korrosionskategorie des Standorts aus.
• Stellen Sie sicher, dass die Blechdicke den Mindestanforderungen der geltenden Vorschriften für Innenrinnen entspricht.
• Planen Sie die Neigung der Dachrinne und den Stützabstand so, dass das Wasser gleichmäßig in Richtung der Fallrohre fließt.
• Berücksichtigen Sie bei langen Strecken den Temperaturbereich und ob Dehnungsfugen erforderlich sind.
• Bestätigen Sie die Anforderungen an die Oberflächenbeschaffenheit und die voraussichtliche Lieferlänge, bevor die Produktion beginnt.
