SENBO Baumaterialienbietet im Rahmen seines Metall-Gebäudeentwässerungssortiments farbbeschichtete Fallrohre aus Stahl an. Diese Rohre sind für den Einsatz mit externen Dachrinnensystemen an Gebäuden mit Stahlkonstruktion konzipiert und dienen zum Sammeln und Ableiten von Dachregenwasser. Sie werden häufig in Industrieanlagen, Logistiklagern und großen öffentlichen Gebäuden eingesetzt.

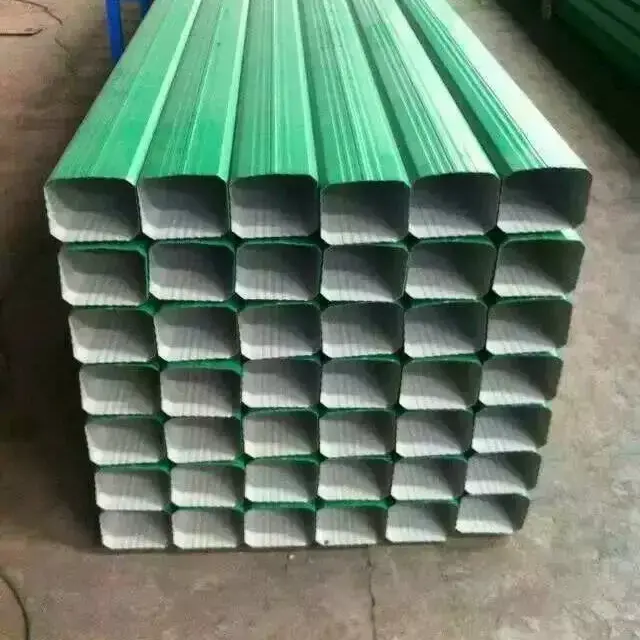

Farbbeschichtete Stahlfallrohre sind architektonische Entwässerungsrohre mit rechteckigem oder quadratischem Querschnitt. Sie werden aus farbbeschichteten Stahlblechen durch Kaltumformverfahren wie Rollformen und Verzahnen hergestellt.
Das Produkt verwendet farbbeschichtetes Stahlblech als Basismaterial, typischerweise Güten wie Q235B oder DX51D+Z. Zu den Oberflächenbeschichtungsoptionen gehören PE (Polyester) oder PVDF (Fluorkohlenstoff), um den unterschiedlichen Anforderungen an die Wetterbeständigkeit gerecht zu werden.
Laut Prüf- und Abnahmenorm beträgt das Zinkauflagegewicht bei Al-Zn oder verzinkten Untergründen in der Regel mindestens 150 g/m². Die Dicke der PVDF-Fluorkohlenstoffbeschichtung beträgt mindestens 25 μm und die Polyesterbeschichtung mindestens 20 μm.
Die Rohstoffprüfung basiert hauptsächlich auf GB/T 12754 „Farbbeschichtetes Stahlblech und -band“. Die Abnahme der fertigen Produkte und der Installation bezieht sich auf CECS 380-2014 „Technische Spezifikation für die Anwendung von Metallprofilblechen für Dächer und Wandkonstruktionen“ und GB 50242 „Code für die Abnahme der Bauqualität von Gebäudewasserversorgung, -entsorgung und -heizungstechnik“.
Standardmäßige maschinell geformte Produkte weisen hauptsächlich rechteckige oder quadratische Querschnitte auf, beispielsweise 95 x 133 mm und 144 x 108 mm. Die Wandstärken liegen typischerweise zwischen 0,4 mm und 0,6 mm, auch 0,8 mm dicke Produkte können individuell gefertigt werden. Die Standardlängen betragen 6 Meter oder 12 Meter, und je nach Projektanforderungen sind auch kundenspezifische Längen erhältlich.
Um eine optische Harmonie mit den Außenwänden von Stahlbaugebäuden zu gewährleisten, können die Farben nach der RAL-Standardfarbkarte ausgewählt werden.
Produkte werden nach Herstellungsverfahren in zwei Typen eingeteilt:

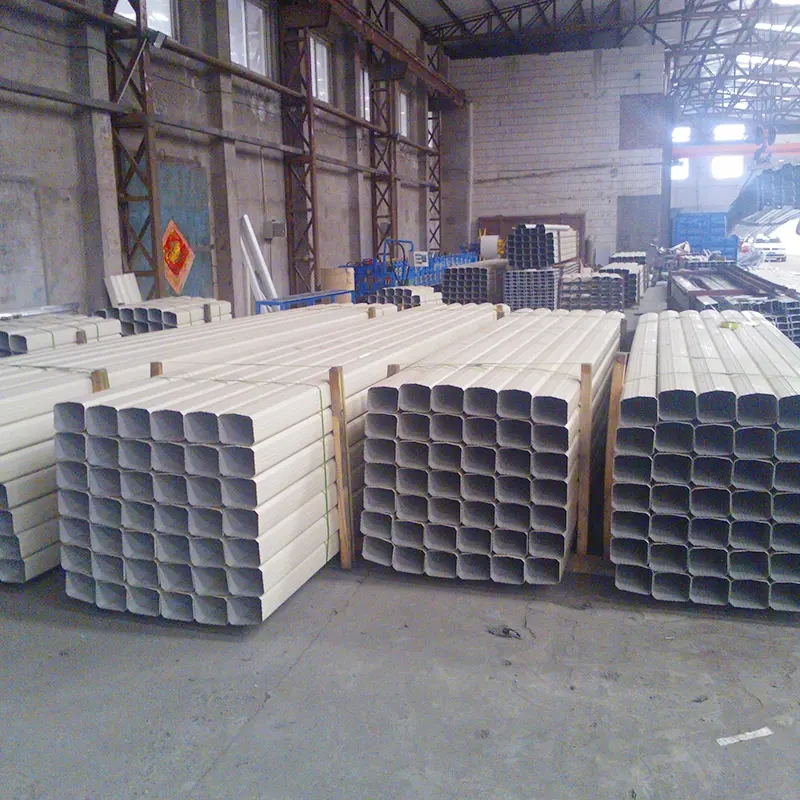

Maschinell geformte Fallrohre:Produkte mit Standardspezifikation, die in Chargen auf Produktionslinien hergestellt werden und eine hohe Effizienz und einheitliche Abmessungen bieten.
Maßgeschneiderte Fallrohre:Hergestellt unter Verwendung manueller Biege- und mechanischer Nahttechniken, um Anforderungen für spezielle Spezifikationen oder übergroße Abmessungen zu erfüllen.
Im Gegensatz zu Standard-PVC-Rohren altern, reißen oder platzen farbbeschichtete Fallrohre aus Stahl nicht, die durch thermische Ausdehnung und Kontraktion verursacht werden. In extrem kalten Regionen wie Nordost- und Nordwestchina neigen PVC-Rohre aufgrund der Sprödigkeit bei niedrigen Temperaturen zum Einfrieren und Reißen. Farbbeschichtete Stahlfallrohre nutzen die Kältebeständigkeit von Metall und weisen selbst bei extremer Kälte keine Frostschäden auf. Die erwartete Lebensdauer beträgt 15–20 Jahre und ist damit drei- bis fünfmal länger als bei PVC-Rohren.
Standardmäßige, werkseitig erstellte Spezifikationen erfüllen die Anforderungen der meisten konventionellen Projekte. Für spezielle Ingenieurprojekte mit großen Dachentwässerungsmengen können Sondergrößen individuell gefertigt werden.
Für das YTO Express Logistics Park-Projekt führten die große Dachfläche und das extreme Entwässerungsvolumen bei starken Regenfällen dazu, dass die größte Standardspezifikation (180 x 125 mm) nicht ausreichte. Der Hersteller verwendete manuelle Biege- und mechanische Nahttechniken, um maßgeschneiderte, extragroße Fallrohre im Format 245 x 200 mm herzustellen, gepaart mit großen Bögen mit einer Höhe von fast 1,8 Metern. Für die strukturelle Stabilität wurde bei der Installation ein Doppelnietverfahren verwendet. Nach der Installation verbesserte sich die Entwässerungseffizienz im Vergleich zum ursprünglichen Design um 40 %.
Der Einbau von farbbeschichteten Stahl-Fallrohren muss die folgenden Akzeptanzkriterien erfüllen. Die vertikale Abweichung darf 3 mm pro Geschosshöhe nicht überschreiten. Rohrschellen müssen in gleichmäßigen Abständen von höchstens 2 m angebracht werden. Die Überlappungslänge bei Anschlüssen muss mindestens 30 mm betragen. Verbindungen müssen mit Blindnieten oder Bolzen gesichert werden.
Wasserdurchflusstests dürfen keine Leckage- oder Rückwärtsneigungsprobleme ergeben. Jede bei der Prüfung nach der Installation festgestellte Leckage erfordert eine Nacharbeit. Die endgültige Abnahme erfolgt nur, wenn während der stabilisierten Druckperiode kein Druckabfall oder Leckagen festgestellt werden.

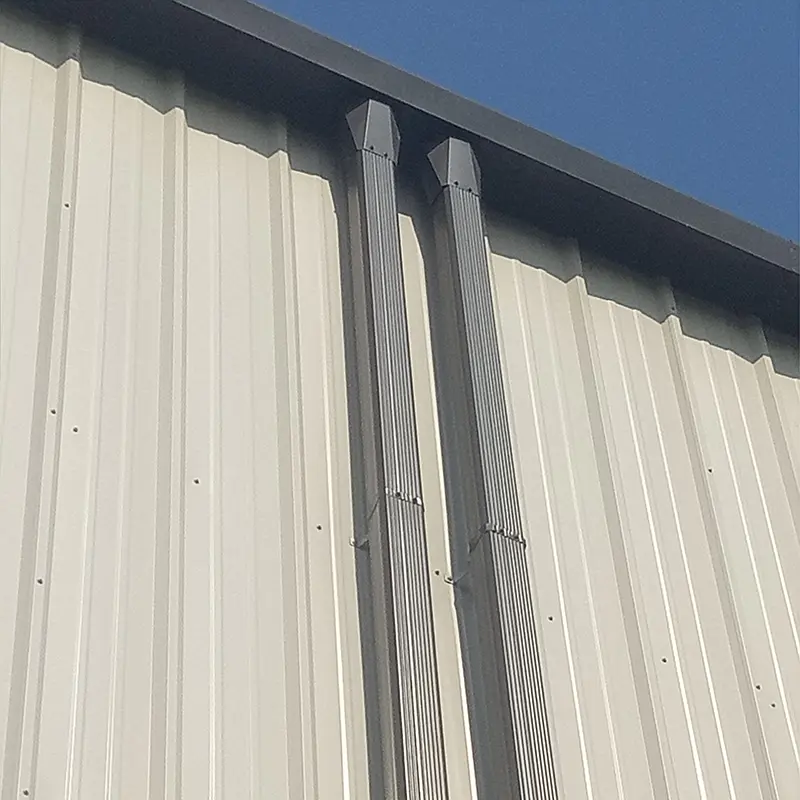

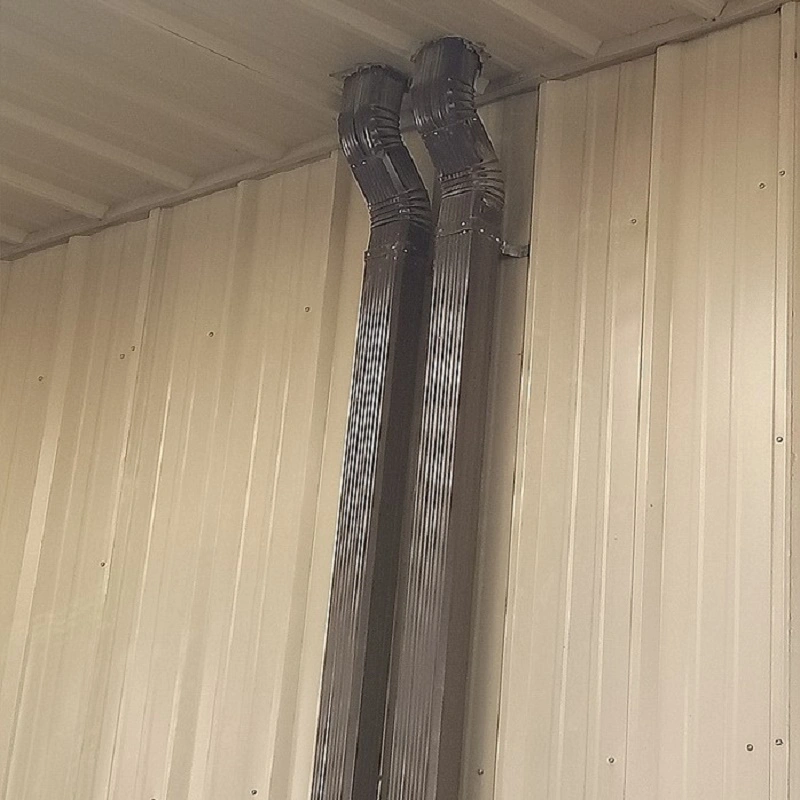

Diese Fallrohre sind für den Einsatz in Gebäuden mit Stahlkonstruktion konzipiert und bieten ein klares, stromlinienförmiges Erscheinungsbild. Die Farben können individuell an die Außenwände des Gebäudes angepasst werden und sorgen so für eine optische Harmonie mit dem Stahldach und der Wandverkleidung. Für komplexe Wandsysteminstallationen stehen verschiedene Fittings wie S-Bögen, Einzelbögen und Rohrklemmen zur Verfügung.
Aus technischer Sicht bilden diese Fallrohre mit farbbeschichteten Stahlrinnen und Wandpaneelen ein zusammenhängendes System, das eine gleichbleibende Lebensdauer gewährleistet. Dies bietet einen Vorteil gegenüber Edelstahlalternativen, die oft mit höheren Kosten und sichtbaren Schweißverbindungen verbunden sind.
Die folgenden Parameter basieren auf Standardproduktion und relevanten Standards. Anpassungen sind möglich, um spezifische Projektanforderungen zu erfüllen.
| Leistungsindikator | Parameter/Spezifikation | Standard / Hinweise |
|---|---|---|
| Grundmaterial | Farbbeschichtetes Stahlblech (Q235B / DX51D+Z) | Verzinktes oder Al-Zn-beschichtetes Substrat |
| Grundmaterialstandard | GB/T 12754 | Farbbeschichtete Stahlbleche und -bänder |
| Fertigproduktstandard | CECS 380-2014 | Technische Spezifikation für den Dach- und Wandbau aus Metallprofilblech |
| Gemeinsame Wandstärke | 0,4–0,8 mm | Standardmäßig maschinell hergestellt: 0,4–0,6 mm |
| Gewicht der Zinkbeschichtung | ≥150 g/m² | Doppelseitige Beschichtung |
| Beschichtungsdicke | PVDF ≥25 μm / PE ≥20 μm | Ausgewählt basierend auf dem Witterungsgrad |
| Standardspezifikationen | 95×133 mm, 108×144 mm, 130×100 mm, 180×125 mm | Rechteckiger oder quadratischer Querschnitt |
| Länge einer einzelnen Einheit | 6 m (Standard) / 12 m (maximal) | Anpassbar |
| Salzsprühbeständigkeit | ≥500 Std | Voraussetzung für den Außenbereich |
| Lebensdauer | 15–20 Jahre | Geeignet für kalte Regionen |
| Abstand der Rohrschellen | ≤2 m | Gleichmäßig verteilt |
| Vertikale Abweichung | ≤3 mm/Etagenhöhe | Voraussetzung für die Installationsabnahme |
1. Kälte- und Frostbeständigkeit.Das Metallmaterial überwindet die inhärenten Nachteile von PVC-Rohren, wie z. B. Alterung aufgrund thermischer Ausdehnung und Kontraktion sowie Sprödigkeit bei niedrigen Temperaturen. Es widersteht eisigen Temperaturen in der extremen Kälte der Nordost- und Nordwestregionen und hat eine Lebensdauer von 15–20 Jahren.
2. Flexible Spezifikationen.Maschinell geformte Produkte decken die Standardanforderungen des Marktes ab, während die manuelle Anpassung besonders große Spezifikationen (z. B. 245 x 200 mm) und nicht standardmäßige Größen für spezielle Entwässerungsanforderungen berücksichtigt.
3. Architekturkoordination.Die Farben können gemäß RAL-Standards angepasst werden, um sie an das Äußere von Gebäuden mit Stahlkonstruktion anzupassen. Eine Vielzahl von Zubehörteilen sorgt dafür, dass sich das Entwässerungssystem in die Ästhetik des Gebäudes integriert.
4. Überprüfbare Materialstandards.Hergestellt in Übereinstimmung mit GB/T 12754 und CECS 380-2014. Zu den Merkmalen gehören eine verzinkte Schicht von mindestens 150 g/m², eine Beschichtungsdicke, die den Anforderungen an die Witterungsbeständigkeit entspricht, und eine Salzsprühnebelbeständigkeit von mindestens 500 Stunden.
5. Klare Installations- und Abnahmekriterien.Zu den Spezifikationen gehören eine vertikale Abweichung von nicht mehr als 3 mm pro Stockwerkshöhe, ein Rohrklemmenabstand von nicht mehr als 2 m und eine Überlappungslänge von mindestens 30 mm. Die Abnahme basiert auf einer leckagefreien Wasserdurchflussprüfung nach der Installation.
Für kaltes Klima:Wählen Sie Fallrohre aus farbig beschichtetem Stahl anstelle von PVC, um Sprödigkeit bei niedrigen Temperaturen zu vermeiden. Stellen Sie sicher, dass das Gewicht der Zinkbeschichtung und die Art der Beschichtung für die örtlichen Wetterbedingungen geeignet sind.
Für große Dachflächen:Berechnen Sie die erforderliche Entwässerungskapazität basierend auf der lokalen Niederschlagsintensität und der Dachfläche. Wenn Standardspezifikationen nicht ausreichen, ziehen Sie maßgefertigte Fallrohre mit großen Abmessungen in Betracht.
Für Küsten- oder Industrieumgebungen:Stellen Sie sicher, dass der Beschichtungstyp (PE oder PVDF) und das Gewicht der Zinkbeschichtung den Anforderungen an die Korrosionsbeständigkeit entsprechen. Salzsprühtestberichte sind auf Anfrage erhältlich.
Während der Installation:Befolgen Sie die Akzeptanzkriterien für vertikale Abweichung, Rohrklemmenabstand und Überlappungslänge. Verwenden Sie Blindnieten oder Bolzen für Verbindungen und führen Sie vor der endgültigen Abnahme einen Wasserdurchflusstest durch, um sicherzustellen, dass keine Lecks vorhanden sind.
1.Organisierte Dachentwässerungssysteme für Industriestahlwerke und Logistiklager, kompatibel mit farbbeschichteten Außenrinnen aus Stahl.
2.Metalldachentwässerung für großflächige öffentliche Gebäude, darunter Stadien, Ausstellungszentren und große Supermärkte.
3.Dachentwässerung in kalten Regionen als Alternative zu PVC-Rohren im Nordosten und Nordwesten Chinas.
4.Großflächige Dächer und Projekte, die eine hohe Entwässerungskapazität erfordern, mit anpassbaren, nicht standardmäßigen Spezifikationen für große Durchmesser.
Farbbeschichtete Stahlfallrohre sind im Vergleich zu PVC weniger anfällig für Sprödigkeit und Rissbildung bei niedrigen Temperaturen. Sie bieten außerdem eine bessere Abstimmung mit der Außenfassade von Stahlkonstruktionen und eine längere Lebensdauer. PVC mag leichter und kostengünstiger sein, aber Fallrohre aus Stahl bieten eine längere Haltbarkeit in extremen Klimazonen.
Nicht standardmäßige Größen können durch manuelle Biege- und mechanische Nahttechniken individuell gefertigt werden. Für große Logistikparks wurden beispielsweise extragroße Fallrohre wie 245×200 mm hergestellt. Kontaktieren Sie unser technisches Team mit Ihren Entwässerungsberechnungen und wir können Ihnen eine geeignete Sondergröße empfehlen.
Zu den wichtigsten Kontrollpunkten gehören eine vertikale Abweichung von nicht mehr als 3 mm pro Stockwerkshöhe, ein Rohrklemmenabstand von nicht mehr als 2 m und eine Überlappungslänge von mindestens 30 mm. Nach der Installation sollte ein Wasserdurchflusstest durchgeführt werden, um sicherzustellen, dass keine Undichtigkeiten oder Rückwärtsgefälle vorliegen.
Ja. Passend zu den Außenwänden, Stahldächern und Wandverkleidungen des Gebäudes können Farben aus der RAL-Standardfarbkarte ausgewählt werden. Dies trägt dazu bei, dass sich das Entwässerungssystem optisch in das gesamte Gebäudedesign einfügt.
Bitte geben Sie Rohrgröße, Wandstärke, Länge, Farbe (RAL-Code, falls verfügbar), Menge an und geben Sie an, ob maschinell geformte oder individuell gefertigte Produkte bevorzugt werden. Geben Sie außerdem den Projektstandort und etwaige besondere Umgebungsbedingungen wie Küstenlage oder extreme Kälte an.
