FRP-Tageslichtpaneele

SENBO Baumaterialienliefert FRP-Tageslichtpaneele als Teil seiner Produktpalette für Gebäudehüllen. Diese Paneele werden in Dächern und Wänden mit Stahlkonstruktionen verwendet, wo natürliches Licht, Korrosionsbeständigkeit und Kompatibilität mit Metallverkleidungen erforderlich sind.

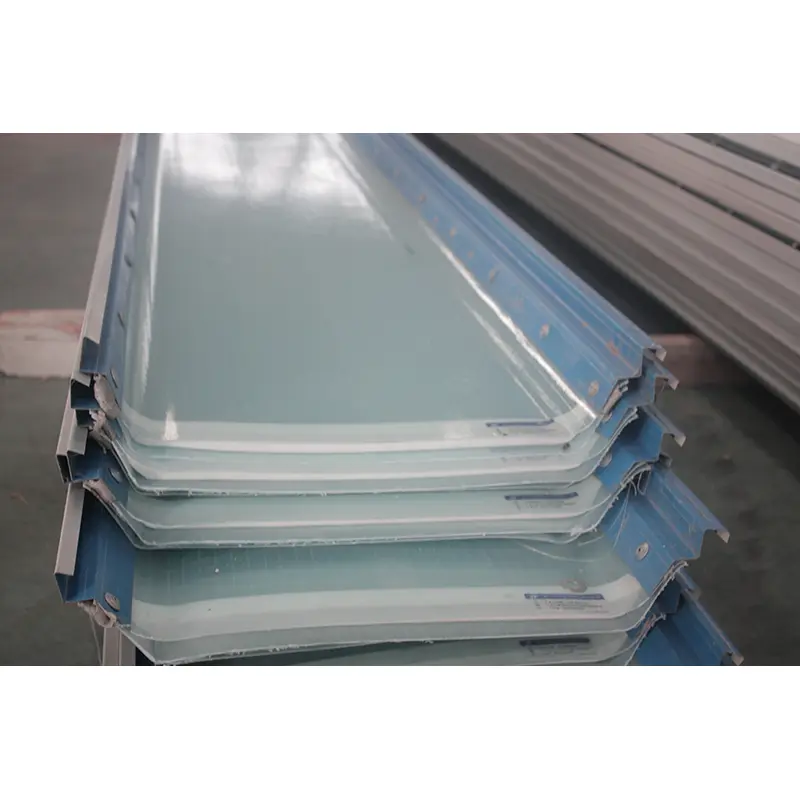

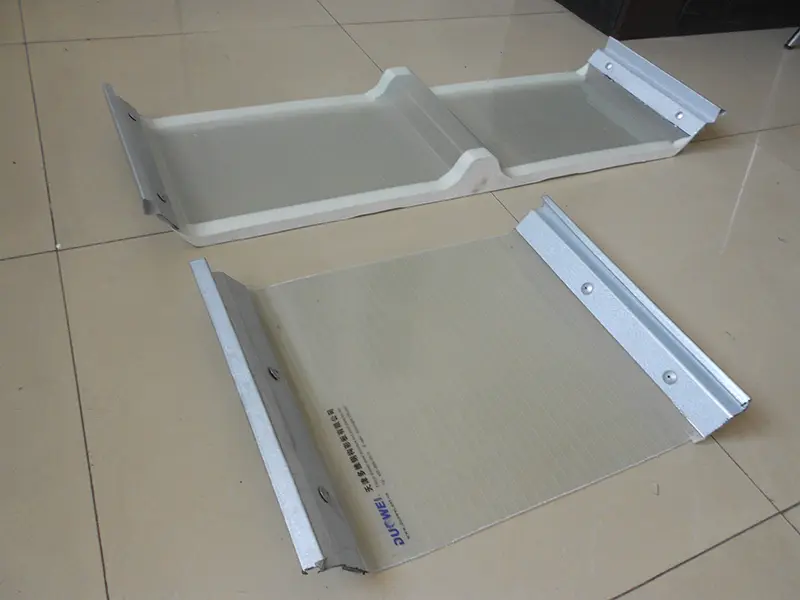

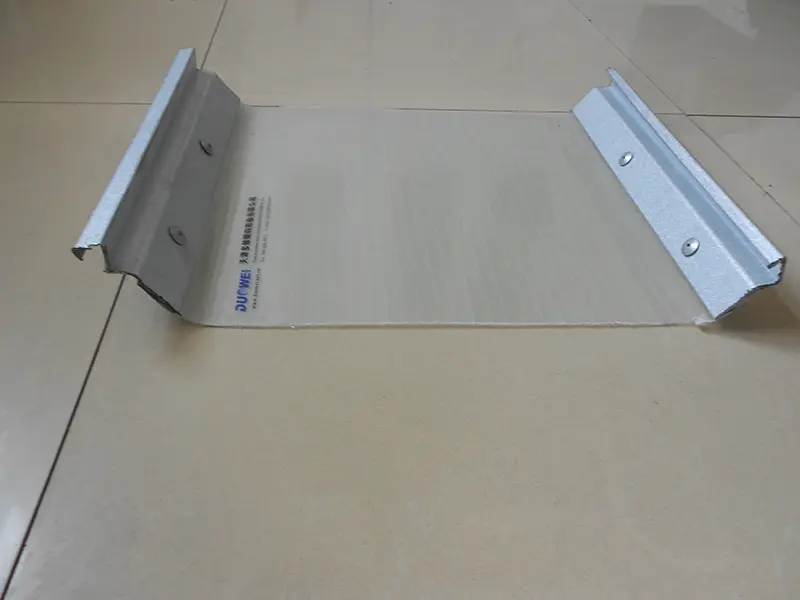

Tageslichtpaneele, auch FRP-Tageslichtfliesen oder -platten genannt, sind gewellte oder flache Beleuchtungskomponenten, die in einem kontinuierlichen maschinellen Prozess hergestellt werden. Sie verwenden alkalifreie Glasfasermatten (Gehalt ≥30 %) als Verstärkungsmaterial und wetterbeständiges ungesättigtes Polyesterharz (Gehalt ≥65 %) als Matrix. Die Oberfläche ist mit einem alterungsbeständigen Gelcoat oder einer UV-beständigen Folie beschichtet, um die Lichtdurchlässigkeit und Witterungsbeständigkeit bei längerem Außeneinsatz aufrechtzuerhalten.

Materialzusammensetzung und Spezifikationen

Das Verstärkungsmaterial ist alkalifreies Fiberglas, das für Lichtdurchlässigkeit und mechanische Eigenschaften sorgt. Das Harzsystem verwendet ein alterungsbeständiges, reaktives Flammschutzharz. Bei der Herstellung kommt ein Heißhärtungsverfahren zum Einsatz. Um Dimensionsstabilität und mechanische Integrität zu gewährleisten, beträgt der Aushärtungsgrad bei Lieferung mindestens 88 % für Dachpaneele und mindestens 82 % für Wandpaneele.

Zu den üblichen Stärken für FRP-Tageslichtpaneele gehören 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 2,5 mm und 3,0 mm. Wellprofile sind so konzipiert, dass sie farblich auf die Stahldachbleche abgestimmt sind. Zu den gängigen Modellen gehören die Serien 750, 840, 900, 950 und 1050. Die Längen können je nach Projektanforderungen individuell angepasst werden und liegen typischerweise zwischen 6 und 12 Metern. Die Standardausführung ist transparent; Farben wie milchiges Weiß, Blau und Grün können angepasst werden, um die Lichtdurchlässigkeitsraten anzupassen.

Die Produkte entsprechen der nationalen Norm GB/T 14206-2015, „Glasfaserverstärkte Polyester-Wellplatten“. Design und Auswahl können sich auf den nationalen Standardatlas 21CJ103-1 „Anwendung und Konstruktion von glasfaserverstärkten Polyesterplatten (FRP) (Teil I): Tageslichtstreifen, Belüftung, Feuer-/Rauchabzugsoberlichter und Korrosionsschutzplatten“ beziehen.

Leistungsüberprüfung

1. Optische Leistung: Lichtdurchlässigkeitsrate von 75–88 %

Die Lichtdurchlässigkeit ist ein wichtiger Indikator für die Wirksamkeit des Tageslichts. In Ausschreibungsunterlagen wird häufig eine Übertragungsrate von nicht weniger als 75 % gefordert. Die tatsächliche Leistung variiert je nach Dicke und Farbe; Transparente FRP-Platten mit einer Dicke von 1,0–1,5 mm können Übertragungsraten von 85 %–88 % erreichen. Wenn Licht durch die FRP-Platte fällt, wird es gestreut, um weiches, diffuses Licht ohne Blendung oder harte Hotspots zu erzeugen. Diese Eigenschaft unterstützt eine gleichmäßige Innenbeleuchtung in Industrieanlagen und vermeidet die Hotspot-Probleme, die manchmal mit PC-Platten (Polycarbonat) verbunden sind.

2. Wetter- und Korrosionsbeständigkeit: Lebensdauer von 15–30 Jahren

FRP-Tageslichtpaneele verwenden eine UV-beständige Oberflächenfolie oder eine Anti-Aging-Gelcoat-Schicht, um UV-Strahlung zu widerstehen und Vergilbung und Zersetzung zu reduzieren. Die UV-beständige Folie wird durch einen Coextrusionsprozess mit der FRP-Platte verbunden, was hilft, eine Delamination bei längerem Gebrauch zu verhindern. Das FRP-Material bietet Beständigkeit gegen Säure- und Alkalikorrosion und eignet sich daher für Umgebungen wie Chemiefabriken und Küstengebiete. Unter normalen Bedingungen haben qualifizierte Produkte eine Lebensdauer von 15–30 Jahren.

3. Wärmeausdehnungsverträglichkeit mit farbbeschichteten Stahlblechen

Der Wärmeausdehnungskoeffizient von GFK-Tageslichtpaneelen liegt nahe an dem von Stahl. Bei Verwendung mit farbbeschichteten Stahlblechen dehnen und ziehen sie sich bei Temperaturschwankungen mit ähnlicher Geschwindigkeit aus und zusammen. Dadurch wird das Risiko von Undichtigkeiten an Verbindungsstellen durch unterschiedliche Ausdehnung verringert. Diese Eigenschaft macht FRP-Tageslichtpaneele zu einer häufigen Wahl für Dach-Tageslichtbänder in Industriegebäuden mit Stahlkonstruktion.

4. Flammhemmung und mechanische Eigenschaften: Sauerstoffindex ≥ 30 %

FRP-Tageslichtpaneele können eine Flammschutzklasse der Klasse B1 und einen Sauerstoffindex (OI) von mindestens 30 % erreichen. Zu den mechanischen Eigenschaften gehören eine Zugfestigkeit von mindestens 85 MPa, eine Biegefestigkeit von mindestens 95 MPa und eine Barcol-Härte von mindestens 47. Diese Werte unterstützen die Anforderungen an die Dachtragfähigkeit und Windbeständigkeit.

5. Validierung technischer Anwendungen: Unterstützt durch nationale Standardreferenzzeichnungen

Der nationale Standard-Referenzzeichnungssatz 21CJ103-1 bietet systematische Anleitungen zur Produktauswahl und Installationsdetails für FRP-Tageslichtpaneele, die in Tageslichtstreifen, Lüftungsoberlichtern und Rauchabzugsoberlichtern verwendet werden. Zu den Anwendungen gehören Profilblechdächer, Stahlbetondächer und Wandsysteme. In den Ausschreibungsunterlagen für Industrieprojekte wie das Yantai Lubao Steel Pipe-Projekt sind die Einhaltung von GB/T 14206-2015, Flammschutz der Klasse F1, eine Lichtdurchlässigkeitsrate von mindestens 75 % und ein Betriebstemperaturbereich von -40 °C bis 120 °C spezifiziert.

Übersicht über die wichtigsten Spezifikationen

Die folgenden Parameter basieren auf der Standardproduktion und relevanten nationalen Standards. Anpassungen sind möglich, um spezifische Projektanforderungen zu erfüllen.

Technische Merkmale

1. Diffuses, blendfreies Licht.FRP-Paneele streuen das Licht durch die Glasfaserstruktur und sorgen so für eine gleichmäßige Verteilung ohne Hotspots. Dadurch kann der Sehkomfort im Vergleich zu transparenten PC-Platten verbessert werden.

2. Korrosionsbeständigkeit.Das FRP-Material ist säure-, alkali- und alterungsbeständig. Es kann in korrosiven Umgebungen wie Chemiefabriken, Küstengebieten und Viehzuchtbetrieben eingesetzt werden.

3. Wärmeausdehnungsverträglichkeit.Der Wärmeausdehnungskoeffizient liegt nahe an dem von Stahl. Bei Verwendung mit farbigen Stahldächern dehnen und ziehen sich die Paneele in gleichem Maße aus und ziehen sich zusammen, wodurch das Risiko von Leckagen an den Verbindungsstellen verringert wird.

4. Flammhemmung.Einstufung der Klasse B1 mit einem Sauerstoffindex von mindestens 30 % und Erfüllung der üblichen Brandschutzanforderungen für Industriegebäude.

5. Standardisiertes Design und Auswahl.Die Einhaltung von GB/T 14206-2015 und der Designreferenz 21CJ103-1 bildet die Grundlage für die Produktauswahl und Installationsdetails.

Überlegungen zur Auswahl und Installation

Für Dach-Tageslichtbänder:Wählen Sie das Wellprofil, das zum angrenzenden Metalldachblech passt. Stellen Sie sicher, dass die Überlappungs- und Befestigungsdetails den Richtlinien in 21CJ103-1 entsprechen, um die Wetterdichtigkeit aufrechtzuerhalten.

Für korrosive Umgebungen:Stellen Sie sicher, dass die Harzformulierung und der Oberflächenschutz für die spezifische chemische Belastung geeignet sind. Stellen Sie in Küstengebieten sicher, dass Befestigungs- und Dichtstoffe mit dem FRP-Material kompatibel sind.

Zum Brandschutz:Wenn Sie FRP-Paneele in feuerbeständigen Dach- oder Wandbaugruppen verwenden, prüfen Sie, ob die Flammschutzklasse des Paneels und die gesamte Baugruppe den Feuerwiderstandsanforderungen des Projekts entsprechen.

Während der Installation:Vermeiden Sie übermäßiges Biegen oder Verdrehen der Platten. Verwenden Sie an den Fugen geeignete Schneidwerkzeuge und Dichtmittel. Befolgen Sie die Empfehlungen des Herstellers zum Abstand der Befestigungselemente und zum Randabstand, um Risse und Undichtigkeiten zu vermeiden.

Anwendungsszenarien

1.Großflächige Dach-Tageslichtbänder für Industrieanlagen und Logistikhallen, kompatibel mit Farbstahldächern.

2.Einrichtungen, die natürliches Licht benötigen, wie landwirtschaftliche Gewächshäuser, Blumengärtnereien und Aquakulturanlagen.

3.Tageslichtdächer für öffentliche Gebäude, darunter Sportstätten, große Supermärkte und Marktplätze.

4.Tageslichthüllensysteme für korrosive Umgebungen, wie z. B. Chemiefabriken und Küstengebäude.

Häufig gestellte Fragen

1. Wie schneidet FRP bei Tageslichtpaneelen im Vergleich zu Polycarbonat (PC) ab?

FRP-Platten erzeugen aufgrund der Glasfaserverstärkung typischerweise weicheres, diffuses Licht, während PC-Platten tendenziell eine höhere direkte Lichtdurchlässigkeit haben und Hotspots erzeugen können. FRP hat außerdem einen Wärmeausdehnungskoeffizienten, der näher am Stahl liegt, wodurch es besser mit Metalldächern kompatibel ist. PC ist zwar leichter und schlagfester, FRP wird jedoch in korrosiven Industrieumgebungen häufig bevorzugt.

2. Wie groß sind die empfohlenen Überlappungs- und Befestigungsabstände für gewellte FRP-Platten?

Überlappungs- und Befestigungsabstände sollten der Designreferenz 21CJ103-1 und den Anforderungen an Metalldachprofile entsprechen. Als allgemeine Richtlinie gilt, dass die Endüberlappungen mindestens 150–200 mm betragen sollten und die Seitenüberlappungen der empfohlenen Überlappung des Profils entsprechen sollten. Der Befestigungsabstand beträgt typischerweise 300–500 mm, es sollten jedoch projektspezifische Windlastberechnungen verwendet werden.

3. Können GFK-Tageslichtpaneele für Brandrauch-Oberlichter verwendet werden?

FRP-Platten mit angemessener Flammhemmung (Klasse B1, Sauerstoffindex ≥30 %) können in Brand-/Rauchabzugs-Oberlichtsystemen verwendet werden, wenn sie gemäß relevanten Normen und Projektspezifikationen entworfen und installiert werden. Die gesamte Oberlichtkonstruktion muss den erforderlichen Brandschutzanforderungen genügen.

4. Wie sollten FVK-Platten vor Ort gelagert werden?

Lagern Sie die Platten flach an einem trockenen, überdachten Ort, geschützt vor direkter Sonneneinstrahlung und Wärmequellen. Vermeiden Sie es, zu viel Gewicht auf die Platten zu stapeln. Schützen Sie die Oberfläche vor Kratzern und Chemikalien. Bei vorübergehender Lagerung im Freien mit einem undurchsichtigen, atmungsaktiven Material abdecken.

5. Welche Informationen werden für ein Angebot benötigt?

Bitte geben Sie Profiltyp, Dicke, Länge, Farbe und Lichtdurchlässigkeitsanforderungen an und geben Sie an, ob die Paneele für die Dach- oder Wandanwendung vorgesehen sind. Geben Sie außerdem den Projektstandort und etwaige besondere Umgebungsbedingungen an (z. B. chemische Belastung, Küste). Dies hilft unserem Team bei der Empfehlung des geeigneten Harzsystems und Oberflächenschutzes.
