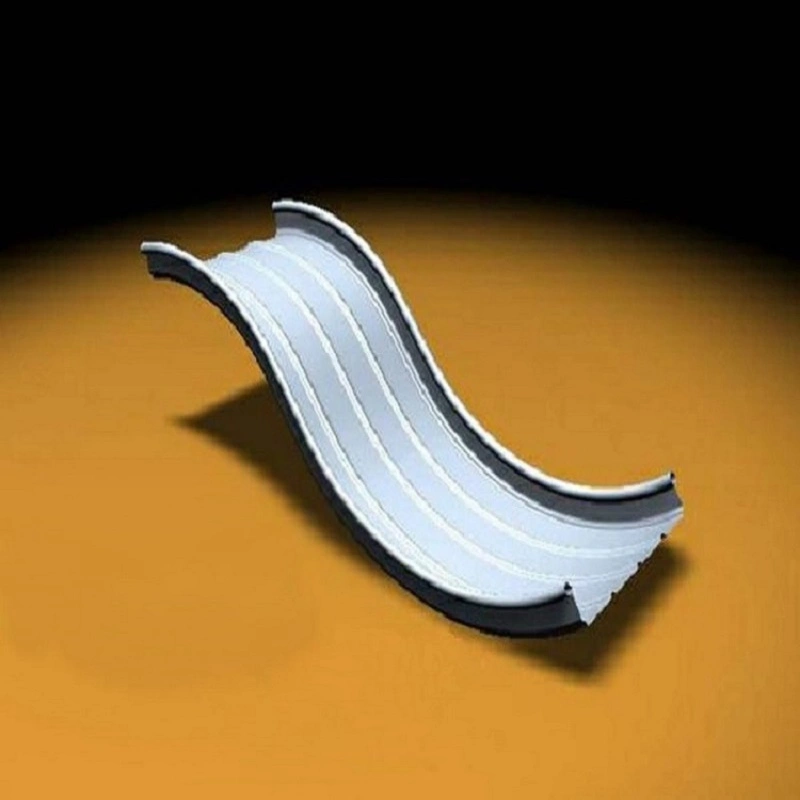

Gewölbte Alu-Mg-Mn-Dachplatten

SENBO Baumaterialienliefert gewölbte Alu-Mg-Mn-Dachplatten als Teil seiner Produktpalette an Metalldachsystemen. Diese Paneele werden aus einer Aluminium-Magnesium-Mangan-Legierung der Serie AA3004 hergestellt und zu gebogenen, nicht standardmäßigen Profilen geformt, um architektonische Anforderungen für komplexe Dachgeometrien zu erfüllen.

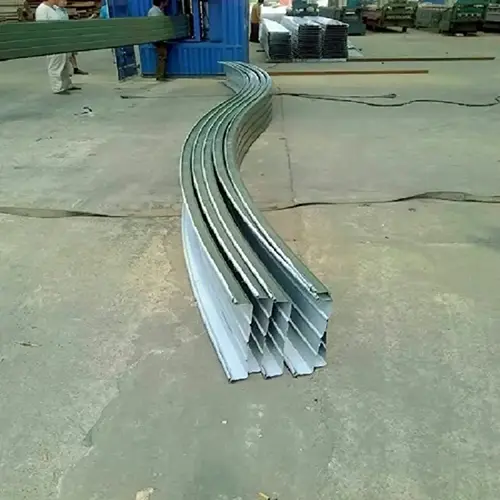

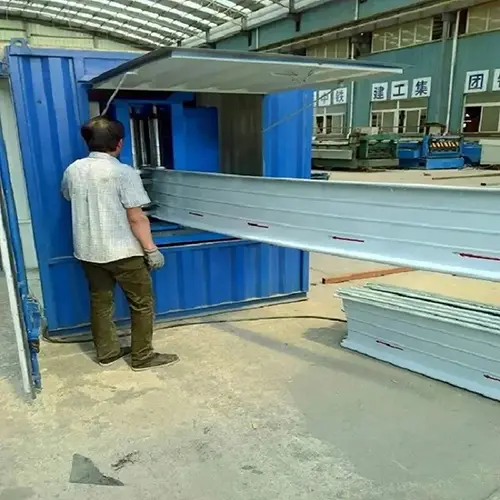

Die gewölbte Al-Mg-Mn-Dachplatte ist eine spezielle Profilplatte, die mit Hochgeschwindigkeits-Präzisionsrollformgeräten hergestellt wird. Die Substratzusammensetzung umfasst 1,0–1,5 % Mangan und 0,8–1,3 % Magnesium, der Rest macht Aluminium aus. Als Weiterentwicklung der standardmäßigen Al-Mg-Mn-Stehfalzplatten durchläuft die gewölbte Platte einen speziellen Umformprozess, um flache Platten in gebogene Formen umzuwandeln. Dies unterstützt moderne architektonische Designs wie gewölbte, geschwungene und kugelförmige Dachformen.

Legierungszusammensetzung und verfügbare Profile

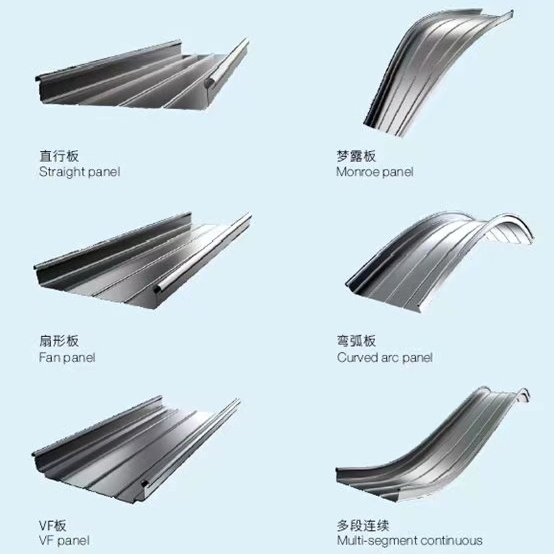

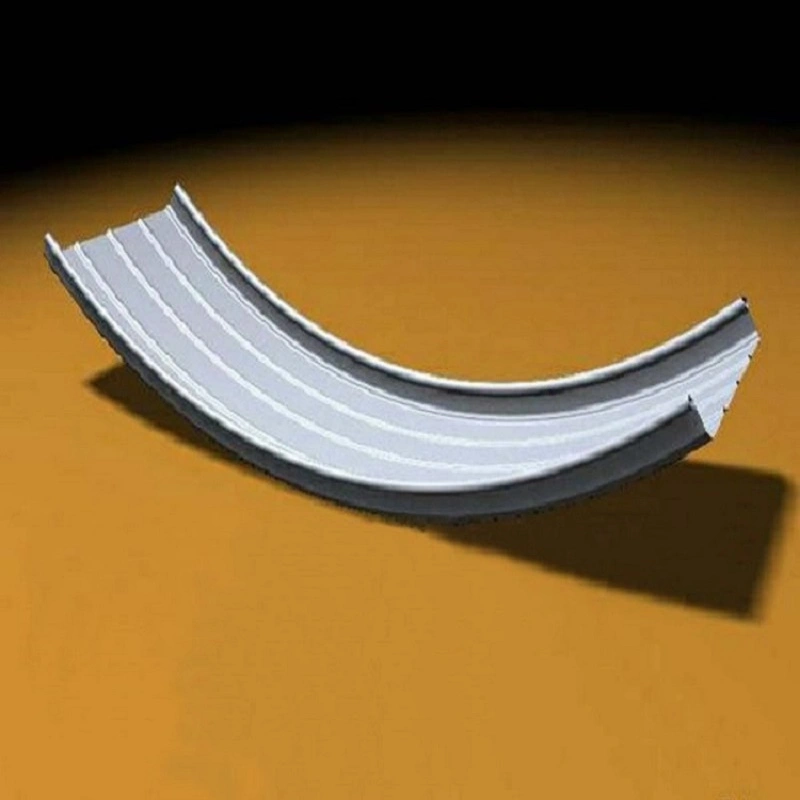

Zu den verfügbaren Profilen gehören Modelle wie YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 und YX28-205-820. Auch fächerförmige und konische Paneele können an spezifische Projektanforderungen angepasst werden.

Diese Paneele werden häufig in nicht standardmäßigen Dachsystemen großer öffentlicher Gebäude verwendet, darunter Flughafenterminals, Stadien sowie Konferenz- und Ausstellungszentren. Die Produktoberfläche wird im Pre-Roll-Coating-Verfahren behandelt und ist mit einer PVDF-Fluorcarbon-Beschichtung erhältlich, die architektonische Ästhetik mit Haltbarkeit verbindet.

Praxiserprobte Leistung

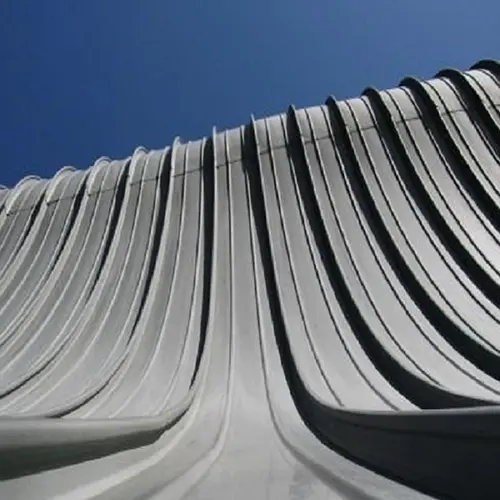

1. Anpassungsfähigkeit an nicht standardmäßige Dachformen

Die Aluminium-Magnesium-Mangan-Legierung bietet ein ausgewogenes Verhältnis von Festigkeit und Flexibilität und eignet sich daher für die Bildung komplexer Dachformen wie 3D-gekrümmte, sphärische und fächerförmige Oberflächen. Durch spezielle Technologien zur Herstellung von gebogenen und fächerförmigen Paneelen können diese gewölbten Paneele vielfältige Designanforderungen erfüllen und gleichzeitig ihre wasserdichte Leistung beibehalten.

Das Produkt ist auf verschiedene architektonische Formen anwendbar, darunter Dächer mit positiver oder negativer Krümmung, Bogendächer, Dächer mit einfacher und doppelter Neigung, verbundene Dachkonstruktionen, Schrägdächer und gebogene Dächer.

2. Validierung bei Bogendachprojekten mit großer Spannweite

Bei dem Zwischenlager-Überdachungsprojekt im Zhangzhou Grain Depot in Fujian wurde ein mit Aluminium-Magnesium-Mangan beschichtetes, gewölbtes Welldachsystem verwendet. Die Struktur erstreckt sich über 18 Meter bei einer Länge von 108 Metern und umfasst eine Gesamtfläche von fast 2.000 Quadratmetern.

Das Dach besteht aus Aluminium-Magnesium-Mangan-Wellplatten des Modells YT6118 mit einer Dicke von 1,2 mm. Die Bogenhöhe beträgt 4,085 Meter und das Verhältnis von Steigung zu Spannweite beträgt 0,23. Die Installation war innerhalb von sechs Tagen abgeschlossen. Die Platten wurden hergestellt, indem drei kleinere Einheiten zu einer einzigen Grundeinheit zusammengefügt wurden, die dann angehoben und an eingebetteten Stahlkomponenten befestigt wurde. Die Einheiten wurden durch ein wasserdichtes Nahtverfahren verbunden.

3. Leichte Struktur mit hoher Festigkeit

Aluminium hat eine Dichte von etwa 2,73 g/cm³, etwa ein Drittel der Dichte von Stahl. Aluminium-Magnesium-Mangan-Platten weisen eine Streckgrenze von mindestens 190 MPa, eine Zugfestigkeit von 240–285 MPa und eine Dehnung von mindestens 3 % auf. Unter Beibehaltung der strukturellen Integrität reduzieren diese gewölbten Paneele die Eigenlast des Dachsystems.

Im Zhangzhou Grain Depot-Projekt berücksichtigte der Entwurf eine gleichmäßig verteilte Nutzlast von 0,3 kN/m² und einen Entwurfswinddruck von 0,40 kN/m² basierend auf einer 10-jährigen Wiederkehrperiode.

4. Korrosionsbeständigkeit und Haltbarkeit

Das Substrat aus einer Aluminium-Magnesium-Mangan-Legierung verfügt über inhärente rostbeständige Eigenschaften. Die natürlich gebildete Oberflächenoxidschicht verhindert Oxidation und Korrosion und bietet gleichzeitig Beständigkeit gegen Säuren und Laugen. Beschichtete Platten können in rauen Umgebungen einen selbstheilenden Schutzfilm bilden, wodurch sie für feuchtes Klima geeignet sind. Die Konstruktionslebensdauer beträgt über 50 Jahre, die Beschichtungsgarantie beträgt 15–20 Jahre.

Zusammenfassung der technischen Daten

Die folgenden Parameter basieren auf Standardproduktion und relevanten Standards. Anpassungen sind möglich, um spezifische Projektanforderungen zu erfüllen.

Warum diese Panels gut funktionieren

1. Flexible Formgebung für komplexe Designs.Die Platten können in unregelmäßige Formen wie fächerförmige, konische, konvex und konkav gekrümmte sowie kugelförmige Platten verarbeitet werden. Dies unterstützt die individuellen Gestaltungsanforderungen moderner Architektur für geschwungene Flächen und gewölbte Dächer.

2. Leichtgewichtig mit hoher Zugfestigkeit.Mit einer Dichte, die etwa einem Drittel der von Stahl entspricht, und einer Zugfestigkeit von über 240 MPa erfüllen die Paneele die Anforderungen für Dächer mit großen Spannweiten, einschließlich Spannweiten über 18 Metern.

3. Korrosionsbeständigkeit und lange Lebensdauer.Die Legierung bildet auf natürliche Weise eine schützende Oxidschicht. Das System ist auf eine Lebensdauer von über 50 Jahren ausgelegt, mit einer Beschichtungsgarantie von 15–20 Jahren.

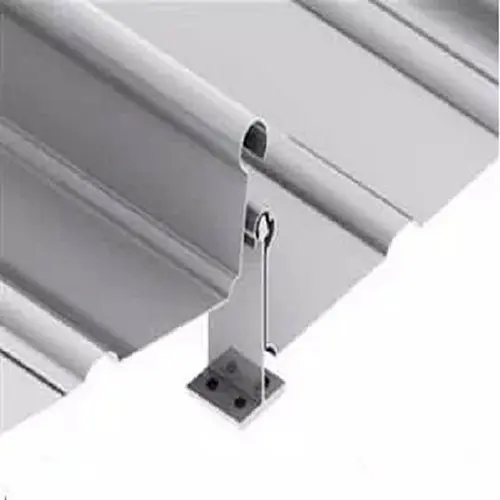

4. Zuverlässige Abdichtung durch modulares Ineinandergreifen.Das modulare Falzverbindungsverfahren sorgt für dichte Plattenverbindungen und eine zuverlässige Entwässerungs- und Abdichtungsleistung.

5. Recycelbares Material.Das Aluminiumlegierungsmaterial ist vollständig recycelbar, was die Ziele des umweltfreundlichen Bauens unterstützt.

Design- und Installationsfaktoren

Für gebogene oder kugelförmige Dächer:Arbeiten Sie frühzeitig in der Entwurfsphase mit dem Hersteller zusammen, um den erreichbaren Krümmungsradius für das ausgewählte Profil und die ausgewählte Dicke zu bestätigen. Fächerförmige und konische Platten erfordern genaue Fertigungszeichnungen.

Für Anwendungen mit großer Spannweite:Überprüfen Sie die Spannweite des Paneels anhand der erforderlichen Lasten. Beim Zhangzhou Grain Depot-Projekt wurden 1,2 mm dicke Platten über eine Spannweite von 18 Metern verwendet, aber jedes Projekt sollte auf der Grundlage der lokalen Wind- und Schneelasten berechnet werden.

Für Küstenumgebungen oder Umgebungen mit hoher Luftfeuchtigkeit:Wählen Sie PVDF-Fluorcarbon-Beschichtung für verbesserte Wetterbeständigkeit. Bestätigen Sie, dass die Substratqualität und das Beschichtungssystem mit den erwarteten Expositionsbedingungen kompatibel sind.

Während der Installation:Paneele werden in der Regel im Werk zu Einheiten vorgefertigt und in Position gehoben. Verwenden Sie die angegebene Nahtmethode, um wasserdichte Verbindungen sicherzustellen. Befolgen Sie die Richtlinien des Herstellers zur Handhabung, zum Heben und Befestigen, um Oberflächenschäden zu vermeiden.

Typische Projekttypen

1.Gebogene, kugelförmige und unregelmäßig geformte Dachsysteme für große öffentliche Gebäude wie Stadien und Messezentren.

2.Komplex geformte Dach- und Fassadensysteme für Flughafenterminals und Hochgeschwindigkeitsbahnhöfe.

3.Gewölbte Dachkonstruktionen mit großer Spannweite, beispielsweise für Lagerhallen und landwirtschaftliche Gewächshäuser.

4.Dachsysteme für denkmalgeschützte Gebäude mit besonderen architektonischen Designanforderungen.

Käuferfragen beantwortet

1. Wie unterscheiden sich Al-Mg-Mn-Bogendächer von Standard-Stehfalzplatten?

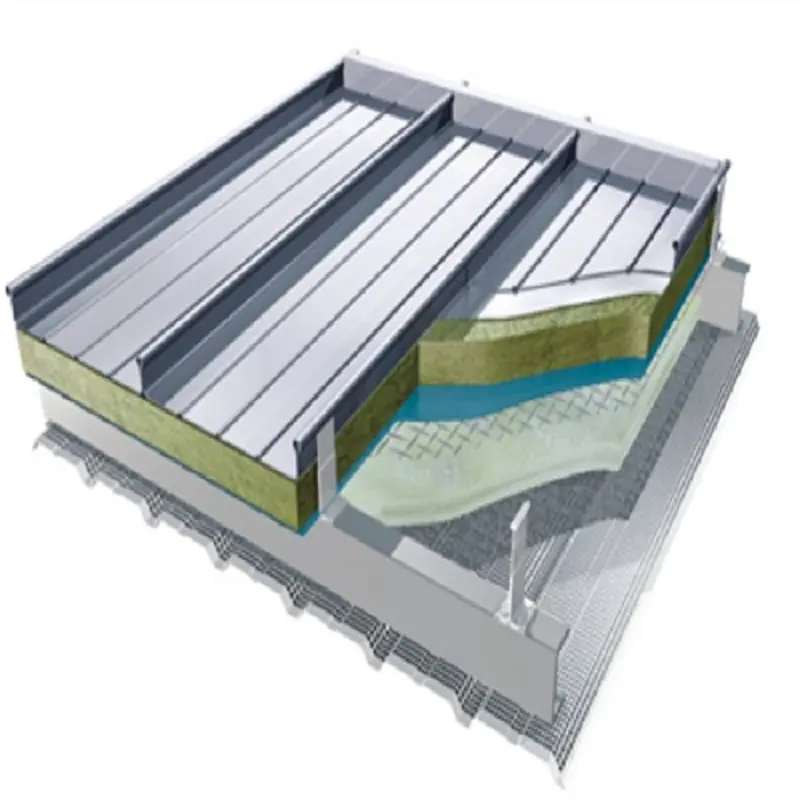

Standard-Stehfalzplatten sind typischerweise gerade und werden auf flachen oder leicht geneigten Dächern installiert. Gewölbte Paneele werden zusätzlich umgeformt, um gebogene Profile zu erzeugen, die konvexen, konkaven oder sphärischen Dachgeometrien folgen. Beide Systeme verwenden eine ähnliche ineinandergreifende Nahttechnologie, die gewölbten Paneele wurden jedoch speziell für nicht standardmäßige Dachformen entwickelt.

2. Welcher minimale Krümmungsradius ist für diese Platten erreichbar?

Der minimale Krümmungsradius hängt vom Plattenprofil, der Materialstärke und dem Legierungszustand ab. Dies sollte während der Entwurfsphase mit dem Hersteller bestätigt werden. Die frühzeitige Bereitstellung von Dachgeometriezeichnungen kann dabei helfen, festzustellen, ob das ausgewählte Paneel die erforderliche Krümmung erreichen kann, ohne die strukturelle Leistung zu beeinträchtigen.

3. Sind diese Panels für Küstenumgebungen geeignet?

Ja. Die Aluminium-Magnesium-Mangan-Legierung verfügt über eine natürliche Korrosionsbeständigkeit und die PVDF-Fluorkohlenstoffbeschichtung verbessert die Wetterbeständigkeit zusätzlich. Dadurch sind die Panels für Küstenumgebungen und Umgebungen mit hoher Luftfeuchtigkeit geeignet. Die Auslegungslebensdauer beträgt unter normalen Bedingungen über 50 Jahre.

4. Wie werden fächerförmige und konische Platten hergestellt?

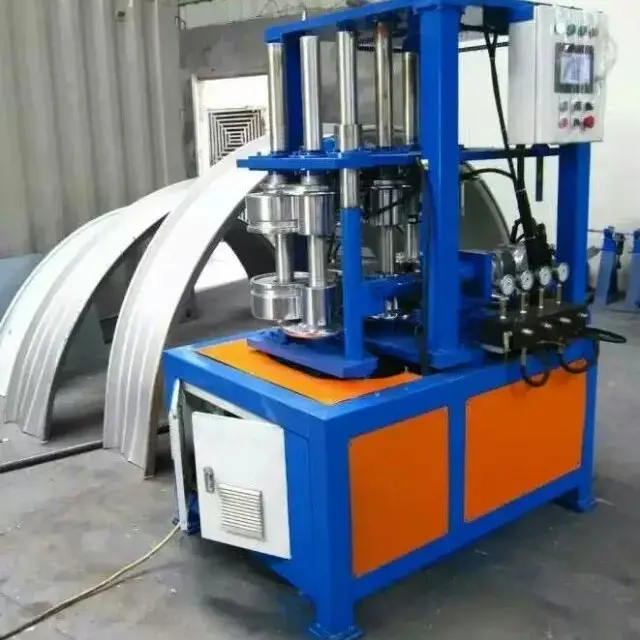

Fächerförmige und konische Platten werden mit speziellen Umformgeräten und kundenspezifischen Werkzeugen hergestellt. Sie werden typischerweise auf der Grundlage von Werkstattzeichnungen hergestellt, die aus der Dachgeometrie abgeleitet werden. Jedes Paneel ist individuell geformt, um seiner spezifischen Position auf der gekrümmten Oberfläche zu entsprechen und so eine korrekte Passform und wasserdichte Nähte zu gewährleisten.

5. Welche Projektinformationen werden für ein Angebot benötigt?

Bitte geben Sie die Dachgeometriezeichnungen (einschließlich Krümmungsradius), das Paneelprofil, die Dicke, die Art der Beschichtung, die Menge und den Projektstandort an. Wenn fächerförmige oder sich verjüngende Paneele erforderlich sind, fügen Sie die detaillierten Layoutzeichnungen bei. Dies hilft unserem Team bei der Erstellung eines genauen Angebots und Produktionsplans.
