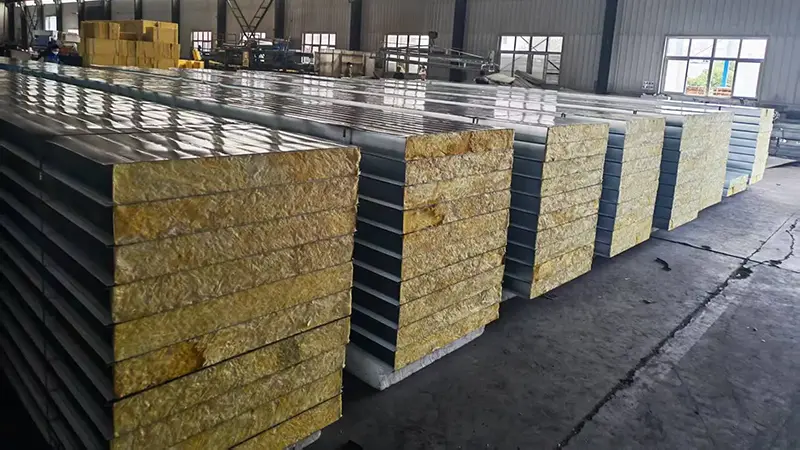

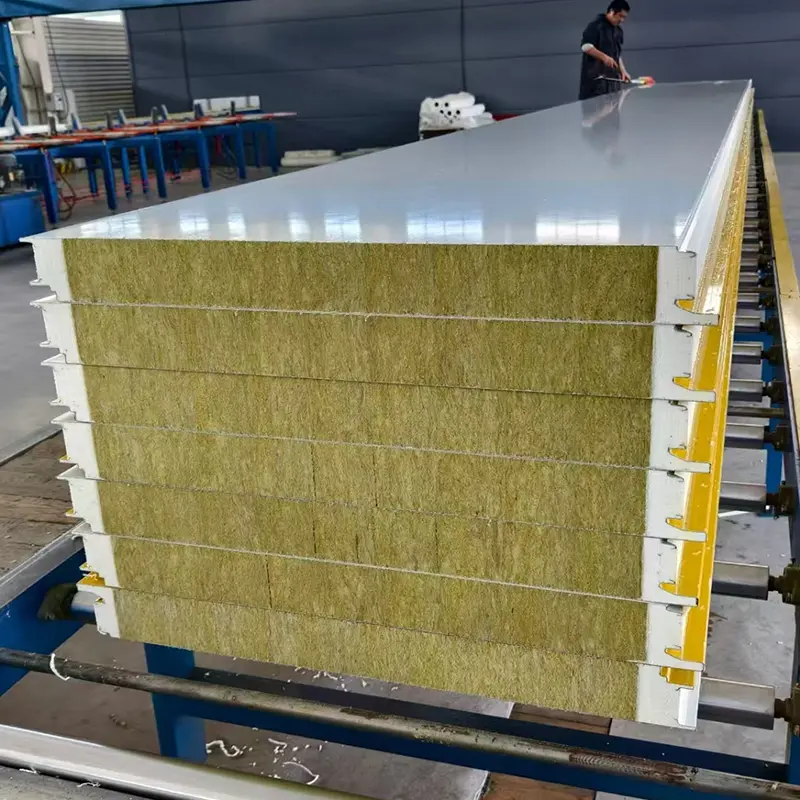

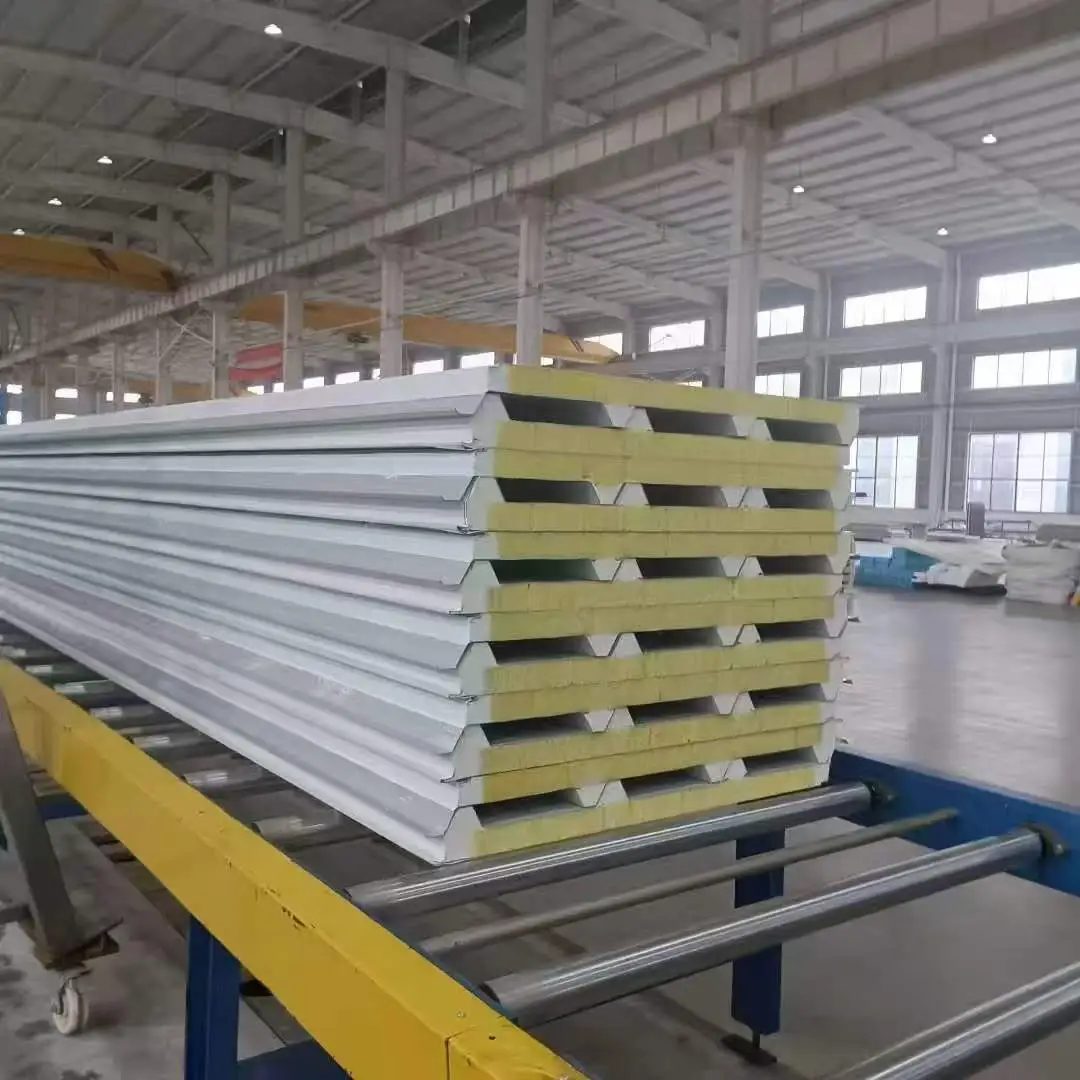

Dach-Steinwolle-Sandwichplatten, auch Verbundplatten mit Metallbeschichtung genannt, bestehen aus zwei dünnen Metallplatten, die mit einem leichten Kernmaterial verbunden sind. Die Deckbleche sind typischerweise 0,4 mm bis 0,8 mm dick und können aus verzinktem Stahl, farbbeschichtetem Stahl, Al-Zn-beschichtetem Stahl oder einer Aluminiumlegierung bestehen. Das Kernmaterial wird nach Brandschutz, Wärmedämmung und Budgetanforderungen ausgewählt. Übliche Kernoptionen sind Steinwolle, starres Polyurethan (PU) und Polystyrol (EPS). Die Deckschichten und der Kern werden mit Klebstoff verklebt, so dass eine Spannungshautstruktur entsteht. Die Metalldeckschichten tragen Zug- und Druckkräfte, während der Kern Scherspannungen überträgt und die Deckschichten getrennt hält, was zu einer hohen Biegesteifigkeit im Verhältnis zum Plattengewicht führt.
Dach-Steinwolle-Sandwichplatten sind üblicherweise 50 mm bis 200 mm dick und haben effektive Breiten von 900 mm bis 1000 mm. PU-Sandwichplatten sind zwischen 30 mm und 100 mm dick und haben eine Nutzbreite von 1000 mm. EPS-Sandwichplatten sind in Dicken von 50 mm bis 250 mm mit Nutzbreiten von 1150 mm oder 1200 mm erhältlich. Die Plattenlänge beträgt in der Regel bis zu 12.000 mm, kundenspezifische Längen können je nach Projektanforderungen hergestellt werden.
| Leistungsindikator | Kern aus Polyurethan (PU). | Kern aus Steinwolle | Kern aus Polystyrol (EPS). | Standardreferenz |
|---|---|---|---|---|
| Kerndichte | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868/869/689 |
| Wärmeleitfähigkeit | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Gemessen bei Umgebungstemperatur |
| Bindungsstärke | ≥0,09 MPa | >0,06 MPa | >0,1 MPa | Zwischen Belag und Kern |
| Verbrennungsleistung | Klasse B1 | Klasse A (nicht brennbar) | Klasse B2 | GB 8624 |
| Feuerwiderstandsklasse | Nicht angegeben | ≥60 Min. für Dicke ≥80 mm | Nicht angegeben | Durch Brandtests bestätigt |
| Biegebelastbarkeit | ≥0,5 kN/m bei L₀/200 | ≥0,5 kN/m bei L₀/250 | ≥0,5 kN/m bei L₀/250 | Durchbiegungsgrenze |
| Gemeinsame Dicke | 30–100 mm | 50–200 mm | 50–250 mm | Anpassbar |
| Effektive Breite | 1000 mm | 900–1000 mm | 1150–1200 mm | Standardbreiten |
Das Panel verhält sich wie ein I-Träger. Die metallischen Deckschichten wirken als Flansche und tragen Zug- und Druckspannungen. Der Kern fungiert als Netz und überträgt Scherkräfte. Durch die Erhöhung der Kerndicke wird die Biegesteifigkeit erhöht, ohne dass das Gewicht nennenswert erhöht wird, da die Kerndichte gering ist. Alle drei Kerntypen müssen eine Mindestbiegebelastbarkeit von 0,5 kN/m unter der angegebenen Durchbiegungsgrenze erfüllen. Steinwolle- und EPS-Platten werden bei L₀/250 getestet, während PU-Platten bei L₀/200 getestet werden.
Die Anforderungen an die Haftfestigkeit variieren je nach Kerntyp. EPS-Platten erfordern eine Verbundfestigkeit über 0,1 MPa, PU-Platten mindestens 0,09 MPa und Steinwolleplatten über 0,06 MPa. Bei der Schälprüfung muss das auf der Deckschicht verbleibende Kernmaterial gleichmäßig verteilt sein und mindestens 85 % der Klebefläche bedecken. Diese Anforderung trägt dazu bei, sicherzustellen, dass die Deckschichten und der Kern weiterhin als eine Einheit funktionieren.
Das Brandverhalten wird hauptsächlich durch den Kern bestimmt. Kerne aus Steinwolle sind nicht brennbar und bieten ab einer Dicke von 80 mm eine Feuerwiderstandsdauer von mindestens 60 Minuten. PU-Kerne können die Flammschutzklasse B1 erreichen. EPS-Kerne sind der Klasse B2 zugeordnet und auf Bereiche mit geringen Brandschutzanforderungen beschränkt. Die Brandschutzvorschriften des Projekts sollten als Leitfaden für die Kernauswahl dienen.
PU-Kerne bieten mit 0,027 W/(m·K) oder weniger die niedrigste Wärmeleitfähigkeit, gefolgt von EPS mit 0,041 W/(m·K) und Steinwolle mit 0,045 W/(m·K). Bei der Auswahl sollten Isolierungsziele, Brandschutzklasse und Budget in Einklang gebracht werden. Für eine bestimmte Dämmanforderung können PU-Platten dünner sein als EPS- oder Steinwolleplatten.
Kernplatten aus Steinwolle eignen sich für Gebäude, die nicht brennbare Hüllenmaterialien erfordern, wie z. B. Industrieanlagen mit hohem Brandrisiko, öffentliche Gebäude, Reinräume und Bereiche, in denen Brandschutzvorschriften Materialien der Klasse A vorschreiben. Sie sorgen außerdem für eine gute Schallabsorption, was in lauten Umgebungen nützlich ist.
PU-Kernplatten eignen sich für Projekte, bei denen maximale Wärmedämmung bei begrenzter Dicke erforderlich ist, wie z. B. Kühllager, temperaturkontrollierte Lagerhäuser und energieeffiziente Gebäude. Aufgrund ihrer Brandschutzklasse B1 eignen sie sich für viele Anwendungen, es sollten jedoch die örtlichen Brandschutzbestimmungen beachtet werden.
EPS-Kernplatten sind eine wirtschaftliche Option für Gebäude mit geringen Brandschutzanforderungen, wie z. B. temporäre Bauten, landwirtschaftliche Gebäude und einige Lagerhallen. Sie bieten eine gute Isolierung zu geringeren Kosten, ihre B2-Einstufung schränkt jedoch den Einsatz in bewohnten oder gefährdeten Bereichen ein.
Steinwolle ist die einzige nicht brennbare Option unter den dreien und bietet die höchste Feuerbeständigkeit. PU kann B1 erreichen, während EPS B2 erreicht. Für Gebäude mit strengen Brandschutzvorschriften ist in der Regel Steinwolle erforderlich.
Ja, Sandwichpaneele können sowohl für Wände als auch für Dächer verwendet werden, aber Dachpaneele erfordern möglicherweise zusätzliche Merkmale wie stärkere Profile, ein besseres Entwässerungsdesign und einen höheren Widerstand gegen Windsog. Bestätigen Sie mit dem Hersteller, dass das ausgewählte Paneel die Anforderungen an die Dachlast erfüllt.
PU bietet eine bessere Wärmedämmung pro Dickeneinheit und eine höhere Klebefestigkeit, kostet aber mehr. EPS ist leichter und billiger. Wenn die Dämmziele mit einer dickeren EPS-Platte erreicht werden können, ist dies möglicherweise die wirtschaftlichere Wahl. Thermische Berechnungen sollten die Entscheidung leiten.
Zu den relevanten Normen gehören JC/T 868 für metallbeschichtete Polyurethan-Sandwichplatten, JC/T 869 für metallbeschichtete Steinwolle-Sandwichplatten und JC/T 689 für metallbeschichtete Polystyrol-Sandwichplatten. Projektspezifikationen und Abnahmekriterien sollten sich auf diese Dokumente beziehen.
