Steinwolle-Verbundplatten sind vorgefertigte Verbundplatten, die durch das Aufkleben von verstärkten Verkleidungsmaterialien oder Oberflächenschichten auf ein Substrat aus Steinwolleplatten entstehen. Das Substrat selbst ist ein anorganisches Faserprodukt aus Rohstoffen wie Basalt, Gabbro und Dolomit, das durch Hochtemperaturschmelzen (über 1450 °C) und Zerfaserung unter Zusatz von Bindemitteln und wasserabweisenden Mitteln verarbeitet wird.
Gemäß der Norm JGJ/T 350-2015 (Technische Spezifikation für die Anwendung von Wärmedämm- und feuerbeständigen Verbundplatten) werden Verbundplatten in anorganische und organische Typen eingeteilt, wobei Steinwolleplatten in die anorganische Kategorie fallen. Sie werden weiter nach Masse pro Flächeneinheit in Typ I (<20 kg/m²) und Typ II (20–30 kg/m²) eingeteilt.
Das Kernmaterial besteht aus Steinwollestreifen mit Faserorientierung senkrecht zur Plattenoberfläche. Die Oberfläche ist entweder mit einer Glasfasernetz-Polymer-Mörtelschicht oder einer Grenzflächenmembran auf Polyurethan-Zement-Basis verstärkt. Die wichtigsten Leistungsindikatoren sind in der folgenden Tabelle aufgeführt.
| Artikel | Glasfasernetz-Polymer-Mörteltyp | Membrantyp auf Polyurethan-Zement-Basis | Testmethode |
|---|---|---|---|
| Dichte | ≥140 kg/m³ | ≥100 kg/m³ | GB/T 5480 |
| Säurekoeffizient | ≥1,8 | ≥1,8 | GB/T 5480 |
| Dimensionsstabilität | ≤1,0 % | ≤0,2 % | GB/T 8811 |
| Zugfestigkeit senkrecht zur Oberfläche | ≥0,10 MPa | ≥0,10 MPa | GB/T 30804 |
| Wärmeleitfähigkeit | ≤0,046 W/(m·K) | ≤0,042 W/(m·K) | GB/T 10295/10294 |
| Verbrennungsleistung | Klasse A | Klasse A | GB 8624 |
Empfohlene Produktabmessungen sind eine Länge von maximal 1200 mm und eine Breite von maximal 600 mm. Die zulässige Dickenabweichung beträgt +2 mm / -0 mm. Die Polymerbeschichtung auf der Oberfläche des Kernmaterials muss gleichmäßig sein und darf keine unbeschichteten Bereiche aufweisen.

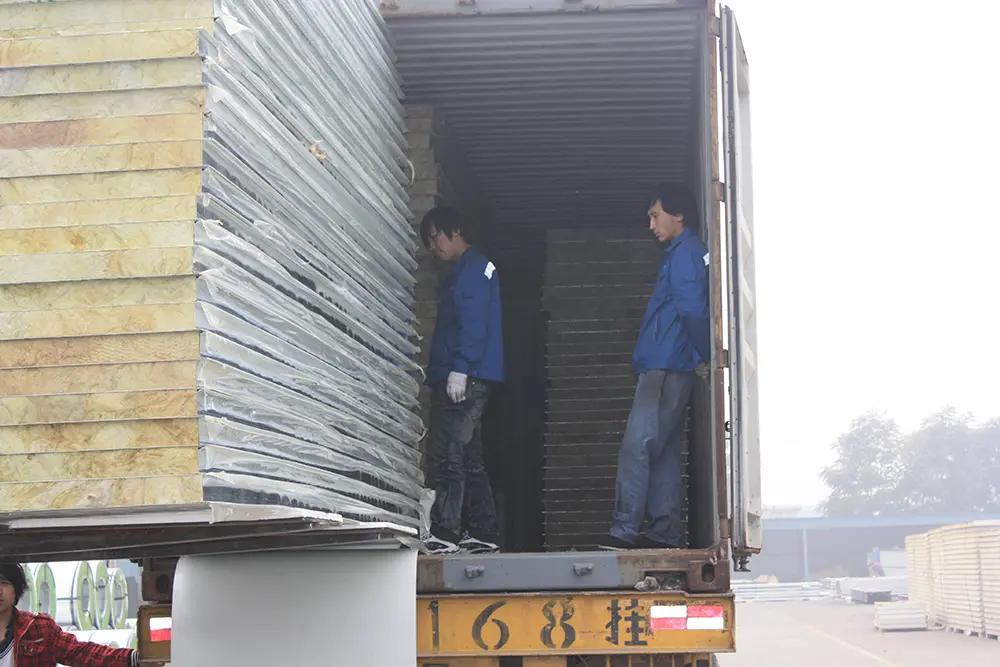

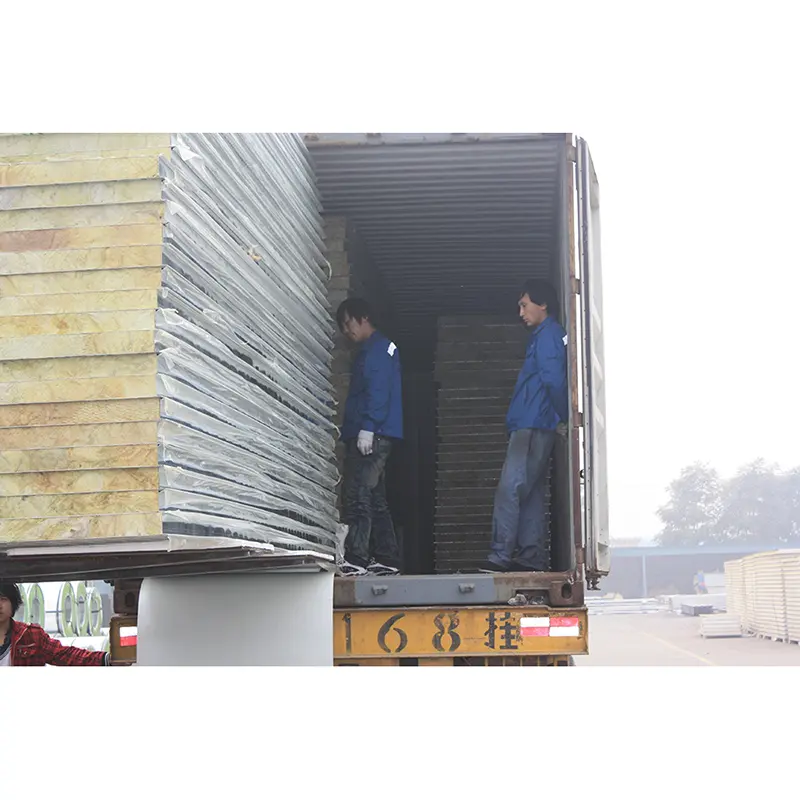

Dieses Produkt besteht aus einer Deckschicht aus verzinktem Stahl oder farbbeschichtetem Stahl (0,4–0,8 mm dick) und einem Kern aus Steinwolle, die mit einem hochfesten Klebstoff miteinander verbunden sind. Im Vergleich zu herkömmlichen Steinwolleplatten bietet es eine verbesserte Gesamtsteifigkeit und Biegebelastbarkeit. Die Metallverkleidung erhöht außerdem die Witterungsbeständigkeit und Schlagfestigkeit.
Dieses Produkt verfügt über eine leichte Glasfaserverkleidung, die mit der Oberfläche einer Steinwolleplatte verbunden ist. Konzipiert für die Dämmung in undurchsichtigen Vorhangfassadensystemen, wird es mit Dübeln und Fugendichtband an der Grundwand befestigt. Es bietet Vorteile wie eine hohe Konstruktionseffizienz, relativ niedrige Materialkosten und eine einfache Installation.
Die leichte glasfaserbeschichtete Steinwolle-Verbundplatte BBMG Star-Brand® wurde im Außenfassadenprojekt des Projekts „Tianbao Jiuru Pinzhu“ im Wirtschaftsgebiet des Flughafens Tianjin verwendet. Auf einer Fläche von über 70.000 Quadratmetern erfüllte das Produkt die Anforderungen des Projekts an Feuerbeständigkeit, Wärmedämmung, Hitzeschutz und Schallabsorption. Die gleiche Art von Verbundsteinwolleplatte wurde auch für das Fassaden-Fassadendämmsystem bei einem Renovierungsprojekt für ein Gewerbegebäude in der Innenstadt von Tianjin verwendet. Eine vergleichende Analyse der Bauprozesse, Kosten und Zeitpläne zeigte Verbesserungen sowohl bei der Bauqualität als auch bei den Projektvorteilen.
Das Dünnputz-Außenwanddämmsystem mit Steinwolle-Verbundplatten wurde in Projekten wie Anqing Dechen Chenyunfu und Xuzhou Greenland High-Speed Rail New City eingesetzt. Das System besteht aus Steinwolle-Verbundplatten, Klebstoffen, Grundmörtel, Ankern und einem alkalibeständigen Glasfasernetz. Zu seinen Eigenschaften gehören Nichtbrennbarkeit, keine Emission giftiger Gase bei Feuereinwirkung, geringe Wärmeleitfähigkeit und Witterungsbeständigkeit sowie Schalldämm- und Absorptionsfähigkeiten.
Eine vollautomatische digitale Produktionslinie für Steinwolle-Verbundplatten, die vom Forschungsinstitut Harbin Institute of Technology (Suzhou) entwickelt wurde, nutzt 3D-Verstärkungs- und Verkapselungstechnologie. Dieser Ansatz befasst sich mit Branchenherausforderungen wie dem Auflösen der Fasern nach dem Schneiden, Problemen bei der Grenzflächenbindung und der Materialkompatibilität zwischen Schichten. Es ermöglicht eine präzise Steuerung der vertikalen Zugfestigkeit (über 100 kPa) und der Beschichtungsdicke (innerhalb von 1–1,5 mm).
Alle unten aufgeführten Parameter basieren auf relevanten nationalen oder Industriestandards. Anpassungen sind möglich, um spezifische Projektanforderungen zu erfüllen.
| Leistungsindikator | Parameter/Spezifikation | Standard/Basis |
|---|---|---|
| Executive-Standards | GB/T 25975-2010; JGJ/T 350-2015 | Steinwolleprodukte für die äußere Wärmedämmung; Technische Spezifikation für Wärmedämm- und feuerbeständige Verbundplatten |
| Kernmaterial | Steinwolle (Basaltfaser) | Säurekoeffizient ≥ 1,8 |
| Dichte | 100–150 kg/m³ (Verstärkter Vertikalfasertyp ≥ 140 kg/m³) | |
| Wärmeleitfähigkeit | ≤ 0,042–0,046 W/(m·K) | Hängt vom Produkttyp ab |
| Zugfestigkeit (senkrecht zur Oberfläche) | ≥ 0,10 MPa | Anforderung an Außenwand-Dünnputzsysteme |
| Dimensionsstabilität | ≤ 0,2 %–1,0 % | Hängt vom Produkttyp ab |
| Masse pro Flächeneinheit | Typ I < 20 kg/m²; Typ II 20–30 kg/m² | |
| Verbrennungsleistung | Klasse A (nicht brennbar) | GB 8624 |
| Temperaturbeständigkeit | ≥ 800°C | |
| Hydrophobie | ≥ 98 % |
1. Feuerwiderstand der Klasse A.Die Paneele sind gemäß GB 8624 als nicht brennbar der Klasse A eingestuft. Sie geben keine giftigen Dämpfe ab, wenn sie Feuer ausgesetzt sind, was dazu beiträgt, die obligatorischen Brandschutzanforderungen für Hochhäuser und öffentliche Gebäude zu erfüllen.
2. Fabrikvorfertigung und Installationseffizienz.Die Platten werden in einer kontrollierten Fabrikumgebung vorgefertigt, wodurch die Notwendigkeit von Nassarbeiten vor Ort reduziert wird. Im Vergleich zu herkömmlichen mehrschichtigen Isoliersystemen kann die Installationszeit kürzer sein. Die Plattenlängen können individuell angepasst werden und der werkseitige Klebeprozess trägt zu einer gleichbleibenden Qualität bei.
3. Verbesserte mechanische Leistung.Die Verbundstruktur verbessert die Schlagfestigkeit und Scherfestigkeit im Vergleich zu unbeschichteten Steinwolleplatten. Verstärkte Vertikalfasertypen erreichen eine Zugfestigkeit senkrecht zur Oberfläche von mindestens 0,10 MPa.
4. Wärmedämmleistung.Mit einer Wärmeleitfähigkeit im Bereich von 0,042–0,046 W/(m·K) sorgen die Paneele für eine stabile Wärmedämmung und tragen bei fachgerechter Montage zur Gebäudeenergieeffizienz bei.
5. Akustische Leistung.Die poröse Faserstruktur von Steinwolle sorgt für Schallabsorption und trägt so dazu bei, die Übertragung von Außen- und Innengeräuschen zu reduzieren.
Für Dünnschichtputzsysteme im Außenbereich:Verwenden Sie verstärkte Vertikalfaser-Steinwolle-Verbundplatten mit einer Zugfestigkeit senkrecht zur Oberfläche von mindestens 0,10 MPa. Stellen Sie sicher, dass der ausgewählte Plattentyp mit dem angegebenen Kleber und Grundierungsmörtel kompatibel ist.
Für undurchsichtige Vorhangfassadendämmung:Es können leichte, glasfaserverkleidete Platten verwendet werden. Stellen Sie sicher, dass das Verankerungssystem und die Fugenabdichtungsdetails entsprechend den Windlast- und Bewegungsanforderungen des Projekts ausgelegt sind.
Für Dach- oder Industrieanwendungen:Metallbeschichtete Steinwolle-Verbundplatten bieten zusätzliche Steifigkeit und Witterungsbeständigkeit. Stellen Sie sicher, dass die Metallverkleidung und der Klebstoff für die erwartete Betriebstemperatur und die Einsatzbedingungen geeignet sind.
Für Projekte mit strengen Brandschutzanforderungen:Alle hier aufgeführten Steinwolle-Verbundplatten sind nicht brennbar der Klasse A. Das Gesamtbrandverhalten der Wandmontage hängt jedoch auch von den Installationsdetails, den Befestigungselementen und der Fugenbehandlung ab.
1.Wärmedämmverbundsysteme (WDVS) mit Dünnschichtputz für Gebäudefassaden.
2.Dämmschichten für undurchsichtige Vorhangfassaden, wie Stein- oder Metallfassaden.
3.Wärmedämmhüllen für Dächer und Wände von Industrieanlagen und öffentlichen Gebäuden.
4.Gebäudeenergieeffizienzprojekte, die eine Kombination aus Brandschutz und Baueffizienz erfordern.
Standardplatten aus Steinwolle werden in der Regel ohne werkseitig aufgebrachte Deckschicht geliefert und erfordern möglicherweise eine zusätzliche Verstärkung vor Ort. Steinwolle-Verbundplatten werden mit einem Deckmaterial (z. B. Polymermörtel, Glasfasernetz oder Metallblech) vorgefertigt, das bereits mit dem Steinwollekern verbunden ist. Dies verbessert die Handhabung, Formstabilität und mechanische Festigkeit und kann die Installation vereinfachen.
Für dünnschichtige Putzsysteme empfiehlt sich grundsätzlich eine armierte Vertikalfaser-Steinwolle-Verbundplatte. Es sollte eine Zugfestigkeit senkrecht zur Oberfläche von mindestens 0,10 MPa und eine Dichte von mindestens 140 kg/m³ aufweisen. Überprüfen Sie stets die Verträglichkeit mit dem angegebenen Kleber und Grundierungsmörtel.
Ja, der Steinwollekern ist ein anorganisches Material und die Paneele sind gemäß GB 8624 als nicht brennbar der Klasse A eingestuft. Das Brandverhalten der gesamten Wandbaugruppe hängt jedoch auch vom Verkleidungsmaterial, dem Kleber, den Befestigungselementen und den Installationsdetails ab.
Ja, die Plattenabmessungen können häufig an die Projektanforderungen angepasst werden. Standardempfehlungen sind eine maximale Länge von 1200 mm und eine maximale Breite von 600 mm für verstärkte Vertikalfaserplatten. Platten mit Metallbeschichtung und leichte Platten mit Glasfaserbeschichtung können unterschiedliche Größen haben. Bitte kontaktieren Sie unser technisches Team mit Ihren spezifischen Abmessungen.
Zu den wichtigsten Normen gehören GB/T 25975-2010 für Steinwolleprodukte zur externen Wärmedämmung und JGJ/T 350-2015 für die Anwendung von Wärmedämmung und feuerbeständigen Verbundplatten. Zu den genannten Testmethoden gehören GB/T 5480 für Dichte und Säurekoeffizient, GB/T 8811 für Dimensionsstabilität, GB/T 30804 für Zugfestigkeit und GB 8624 für Verbrennungsleistung.
Die Platten sollten flach an einem trockenen, überdachten Ort ohne direkte Sonneneinstrahlung und Feuchtigkeit gelagert werden. Vermeiden Sie eine zu hohe Stapelung, um Verformungen vorzubeugen. Verwenden Sie bei der Handhabung geeignete Hebegeräte und vermeiden Sie das Ziehen oder Fallenlassen der Platten. Befolgen Sie die Installationsrichtlinien des Herstellers zum Schneiden, Verankern und zur Fugenbehandlung.
Tianjin SENBO Building Materials Technology Co., Ltd. ist ein Hersteller von Steinwolle-Verbundplatten, perforierten Lamellenplatten, Windschutz- und Staubunterdrückungssystemen sowie anderen Metallhüllenprodukten. Unsere Produktionsbasis befindet sich in der Jinghai Economic Development Zone, Tianjin, China, und ist mit automatisierten Produktionslinien und einem vierstufigen Qualitätsprüfungsprozess ausgestattet. Weitere Informationen zu unserem Werk, Zertifizierungen, Testmöglichkeiten und Projektreferenzen finden Sie auf unserer SeiteÜber unsSeite bzwKontaktieren Sie unser Engineering-Team.
