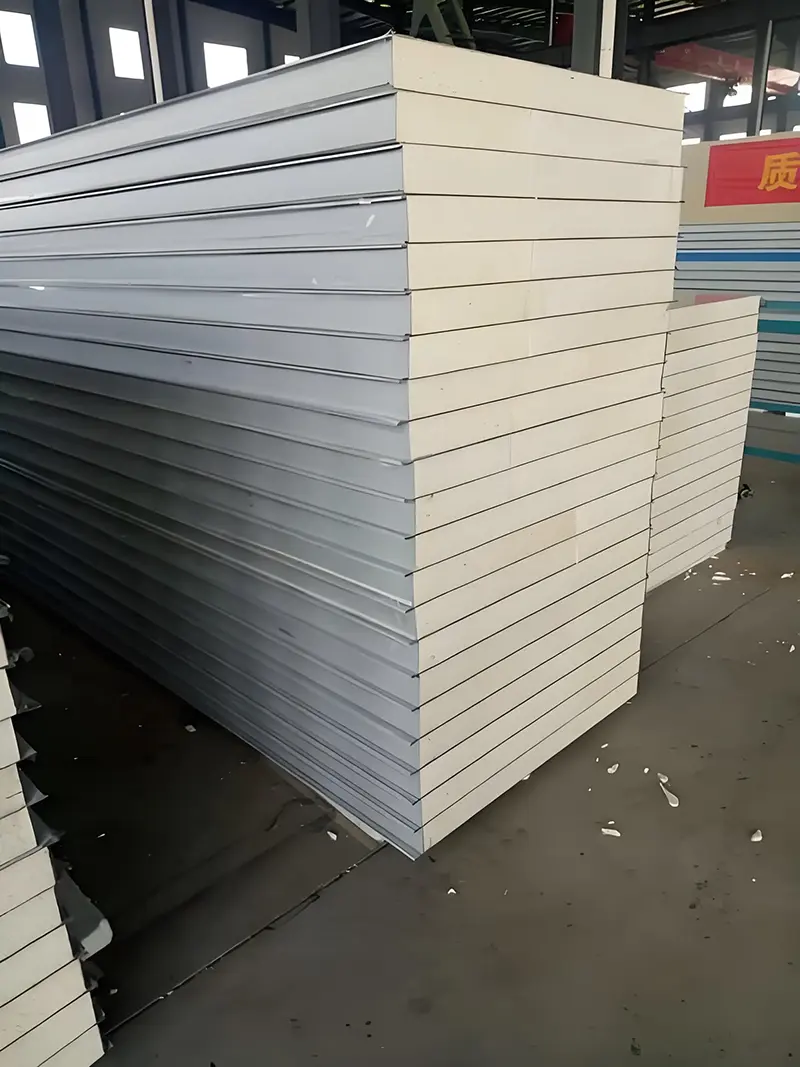

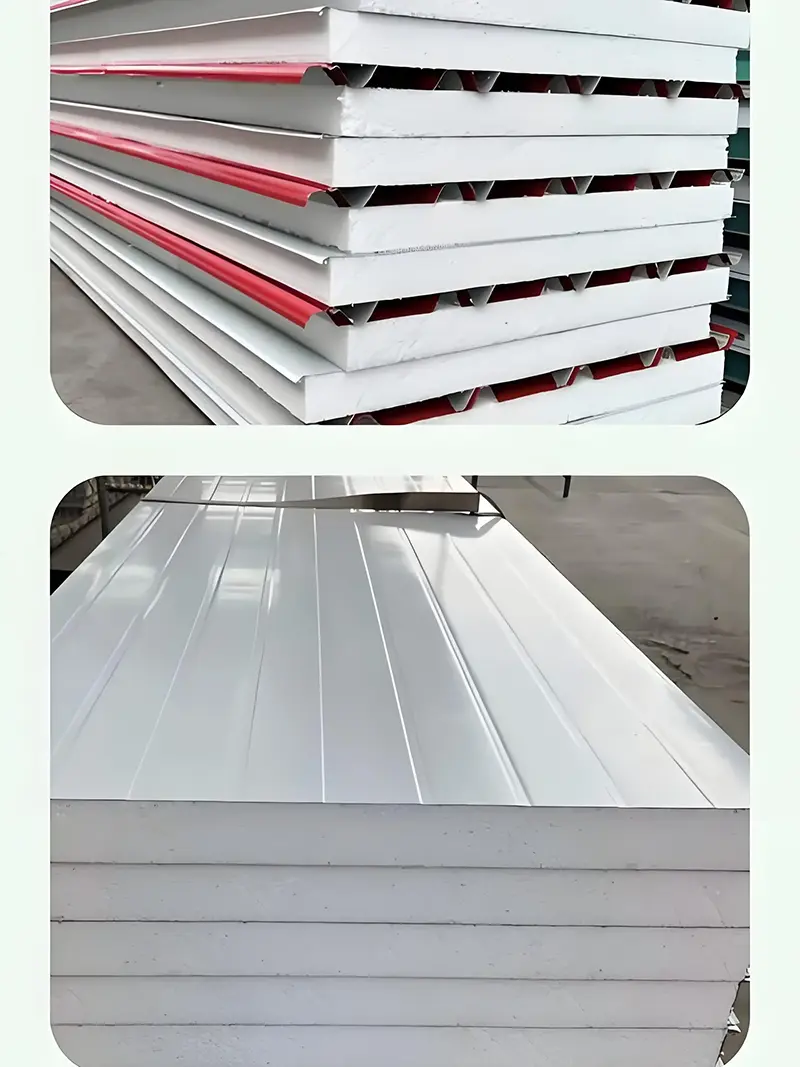

Polystyrol-Verbundplatten sind eine Kategorie von Gebäudedämmprodukten, die einen Polystyrolschaumkern mit verschiedenen Deckmaterialien zu einer integrierten Platte kombinieren. Das Paneel bietet Wärmedämmung, strukturelle Unterstützung und dekorative Funktionen. Basierend auf dem Verkleidungsmaterial sind die Haupttypen anorganische Polystyrol-Verbundplatten, verstärkte Zement-Polystyrol-Verbundplatten, verstärkte Gips-Polystyrol-Verbundplatten und papierbeschichtete Gips-Polystyrol-Verbundplatten.
Diese Platte wird hergestellt, indem eine flammhemmende anorganische Aufschlämmung, beispielsweise Calciumsulfat-Halbhydrat, auf ein Substrat aus expandiertem Polystyrolschaum niedriger Dichte geklebt wird. Um eine gleichmäßige Haftung zu gewährleisten, wird eine Unterdruck-Porenpenetrations- und Adsorptionstechnologie eingesetzt. Testdaten zeigen eine Wärmeleitfähigkeit von 0,041 W/(m·K), einen Heizwert von 2,91 MJ/kg, einen Sauerstoffindex von 39,7 % und eine Verbrennungsleistungsbewertung der Klasse A2. Bei der Verbrennung schrumpft oder schmilzt das Brett nicht und behält seine Form. Die Spitzenwärmefreisetzungsrate und die Gesamtwärmefreisetzung sind deutlich niedriger als die des Polystyrolschaumsubstrats allein.
Diese Platte wird hergestellt, indem eine Mischung aus Sulfoaluminatzement und Perlit, verstärkt mit Glasfasernetz, auf einen selbstverlöschenden Polystyrolschaumkern gegossen wird. Zu den gängigen Spezifikationen gehören eine Länge von 2400 mm bis 2700 mm, eine Breite von 595 mm und eine Dicke von 50 mm oder 60 mm. Die Flächendichte darf 30 kg/m² nicht überschreiten. Der äquivalente Wärmewiderstand beträgt mindestens 0,8 m²·K/W. Die Druckfestigkeit der bewehrten Zementvorsatzschicht beträgt mindestens 10 MPa.
Diese Platte besteht aus einer Baugipsvorsatzschicht, die mit einer Styroporplatte verbunden ist. Es wird zur inneren Wärmedämmung an Außenwänden von Wohngebäuden eingesetzt. Übliche Spezifikationen ähneln denen des Zementtyps: Länge 2400 mm bis 2700 mm, Breite 595 mm und Dicke 50 mm oder 60 mm. Die Flächendichte darf 25 kg/m² nicht überschreiten. Der Feuchtigkeitsgehalt beträgt nicht mehr als 5 %. Der äquivalente Wärmewiderstand beträgt mindestens 0,8 m²·K/W. Die Biegebelastbarkeit beträgt mindestens das 1,5-fache des Plattengewichts.
Diese Platte besteht aus einer papierbeschichteten Gipskarton-Deckschicht, die mit einer selbstverlöschenden Polystyrolplatte verbunden ist. Der Polystyrolkern hat eine Dichte von 20 kg/m³, eine Wärmeleitfähigkeit unter 0,04 W/(m·K), einen Sauerstoffindex über 30 % und eine Dicke von 30 mm bis 40 mm. Die Abmessungen der Verbundplatten betragen 900 mm bzw. 1200 mm Breite und 42 mm bzw. 52 mm Dicke.
| Leistungsindikator | Anorganische Polystyrol-Verbundplatte | Verstärkte Gips-Polystyrol-Platte | Verstärkte Zement-Polystyrol-Platte | Papierbeschichtete Gips-Polystyrol-Platte |
|---|---|---|---|---|
| Oberflächendichte | Nicht angegeben | ≤25 kg/m² | ≤30 kg/m² | Nicht angegeben |
| Wärmeleitfähigkeit | ≤0,050 W/(m·K) | Kern <0,04 W/(m·K) | Nicht angegeben | Kern <0,04 W/(m·K) |
| Zugfestigkeit | ≥0,10 MPa | Nicht angegeben | Nicht angegeben | Nicht angegeben |
| Verbrennungsleistung | Klasse A2 | Klasse B1 | Klasse B1 | Klasse B1 |
| Standarddicke | Anpassbar | 50 mm / 60 mm | 50 mm / 60 mm | 42 mm / 52 mm |
| Referenzstandard | JG/T 536 | 03J122 | 03J122 | 03J122 |
Verstärkte Zement-Polystyrol-Verbundplatten und verstärkte Gips-Polystyrol-Verbundplatten werden seit vielen Jahren bei Innendämmungsprojekten an Wohnaußenwänden eingesetzt. Der Bauablauf umfasst das Reinigen der strukturellen Wandoberfläche, das Markieren von Layoutlinien, das Vorbereiten und Reparieren von Paneelen, das Anbringen von Nivellierplatten, die Installation von Verbundpaneelen, die Bearbeitung von Paneelfugen und -ecken sowie die Endbearbeitung der Paneeloberfläche. Zehn Tage nach der Installation müssen alle Verbindungen auf ihre Klebequalität überprüft werden. Nachfolgende Arbeiten dürfen erst dann durchgeführt werden, wenn sichergestellt ist, dass keine Risse vorhanden sind.

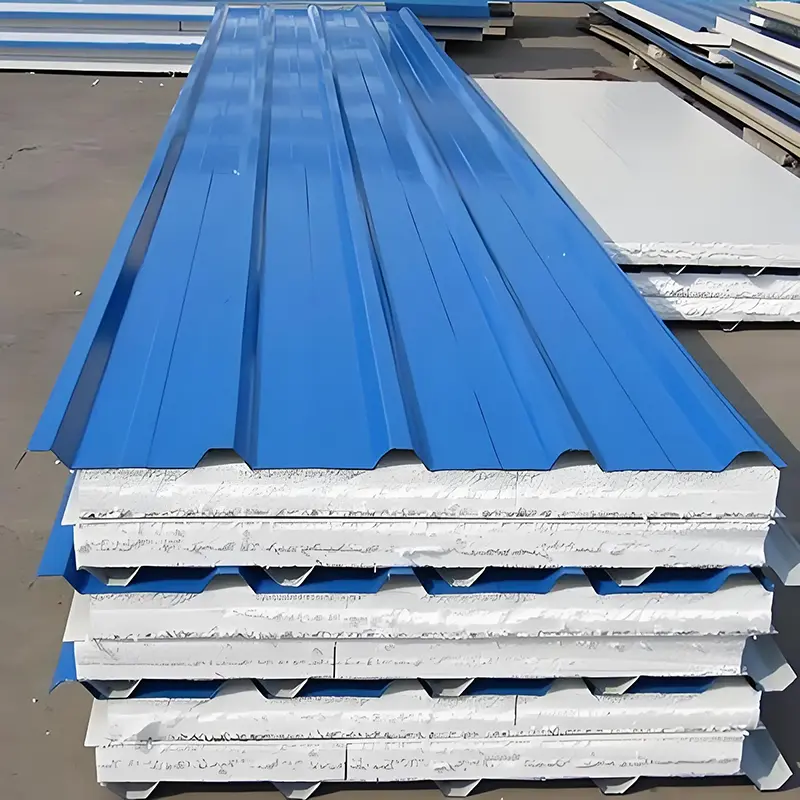

Bei einem Dachsanierungsprojekt im Bürogebäude des Cangzhou River Affairs Bureau wurden die ursprünglich farbigen Stahlbleche durch Polystyrol-Isolierverbundplatten ersetzt. Die Projektfläche betrug 756 m² mit einer Gesamtinvestition von 180.000 Yuan. Es wurde ein sequenzieller Arbeitsablauf mit fünf Kranschichten und mehr als 120 Arbeitsschichten eingeführt. Das Projekt wurde termingerecht abgeschlossen und alle Qualitätsbewertungen entsprachen den geforderten Standards.
Für eine Wohnanlage mit den Etagen 19 bis 25 wurde ein Außendämmsystem mit 50 mm dicken Verbundplatten bestehend aus einer 30 mm starken extrudierten Polystyrolplatte und einer 20 mm starken Leichtbetonschicht eingesetzt. Die Paneele wurden mit verzinktem Draht an der Wandbewehrung befestigt und einstückig mit der Betonwand vergossen. Diese Methode eliminiert das Risiko einer Delamination, Ablösung oder eines Zusammenbruchs der Isolierschicht. Das System erreichte einen energiesparenden Dämmwirkungsgrad von 60 %.
Die Wahl hängt in erster Linie von den Brandschutzanforderungen ab. Anorganische Verbundplatten erreichen eine Verbrennungsleistung der Klasse A2 und eignen sich für Projekte mit strengeren Brandschutzbestimmungen. Verstärkte Zement- oder Gipsplatten haben in der Regel die Einstufung B1 und werden häufig zur Innendämmung in Wohngebäuden verwendet. Projektspezifikationen und örtliche Vorschriften sollten die Auswahl leiten.
Beide werden zur Innenwanddämmung verwendet. Die Zementvorsatzschicht hat eine höhere Druckfestigkeit (≥10 MPa) und ist feuchtigkeitsbeständiger. Die Gipsvorsatzschicht ist leichter (Flächendichte ≤25 kg/m²) und bietet eine einfachere Oberflächenbearbeitung. Für feuchte Bereiche wird im Allgemeinen die Zementart bevorzugt.
Einige Typen, wie zum Beispiel die Verbundplatten mit einer mit der Wand vergossenen Leichtbetonschicht, wurden in der Außendämmung eingesetzt. Die meisten armierten Gips- und Zementarten sind jedoch für die Innendämmung konzipiert. Die Verwendung im Außenbereich erfordert eine spezielle technische Bewertung und die Einhaltung der örtlichen Brand- und Wetterschutzvorschriften.
Anorganische Polystyrol-Verbundplatten fallen unter JG/T 536. Verstärkter Zement, verstärkter Gips und papierbeschichtete Gips-Polystyrol-Verbundplatten sind im National Building Standard Design Atlas 03J122 aufgeführt. Auftragnehmer sollten diese Dokumente bezüglich Baudetails und Abnahmekriterien heranziehen.
Eingehende Rohstoffe, darunter Polystyrolschaum, Verkleidungsmaterialien und Klebstoffe, werden auf die Einhaltung vorgegebener Parameter geprüft. Während der Produktion werden Plattenabmessungen, Oberflächendichte und Verbundfestigkeit überwacht. Fertige Platten werden vor dem Versand auf Oberflächenfehler, Maßhaltigkeit und Verpackung überprüft. Prüfberichte können gemäß den relevanten Produktnormen erstellt werden.
